caxa3D实体设计中想要创建一个刀片，该怎么创建刀片模型呢？下面我们就来看看详细的教程。

软件名称：CAXA CAD电子图板2018 SP0 64位/32位 中文安装免费版 支持win10软件大小：838.5MB更新时间：2017-05-22

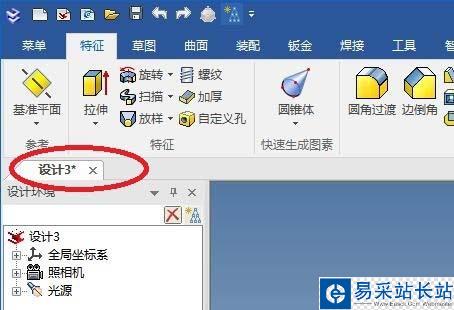

1、如下图所示，打开caxa3D实体设计2018软件，新建一个空白的新的设计环境。

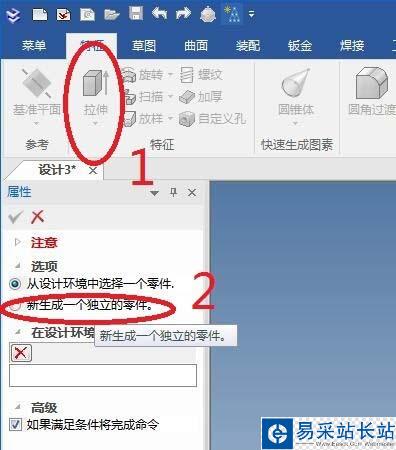

2、如下图所示，点击工具栏中的“拉伸”，属性栏中的选项，我们点击“新生成一个独立的零件”。

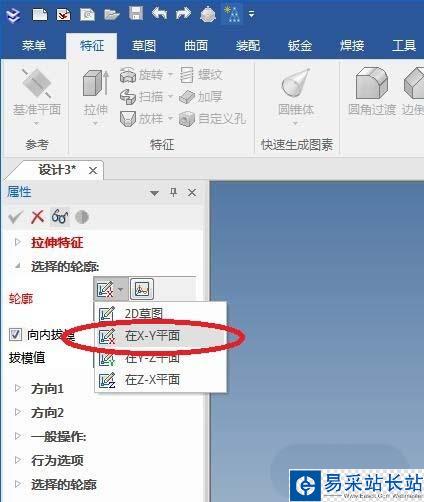

3、如下图所示，轮廓后面的草图图标，我们点击“在X-Y平面”。

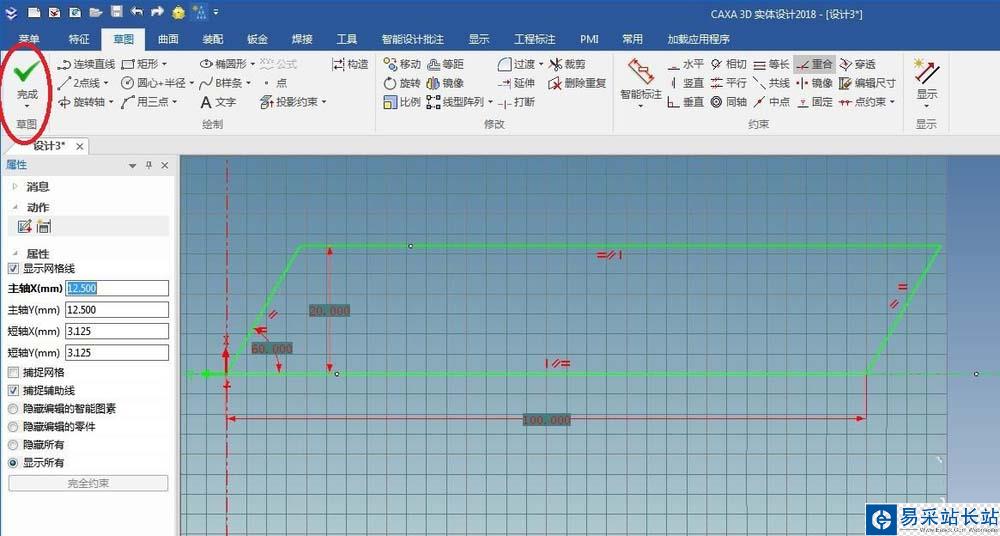

4、如下图所示，进入到草图环境，

1）点击“连续直线”，画一个四边形，

2）点击“等长”、“平行”等约束将四边形约束成一个平行四边形，

3）点击“智能标注”，标注平行四边形的尺寸，

4）点击“重合”，将平行四边形的一个锐角点与坐标原点约束成重合，

5）点击“完成”，完成并退出草图。

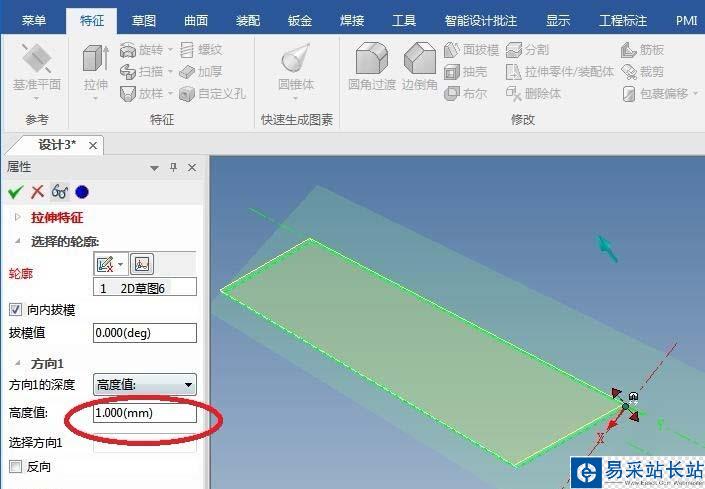

5、如下图所示，继续我们的属性栏设置，这里设置高度值为1，然后点击“√”就行了。

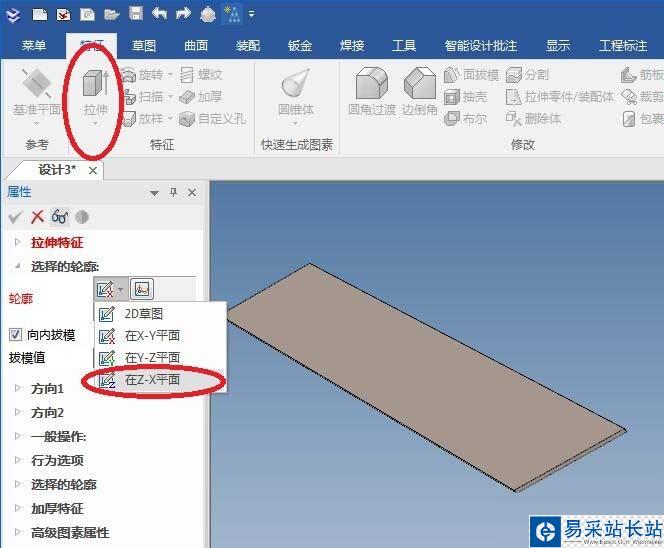

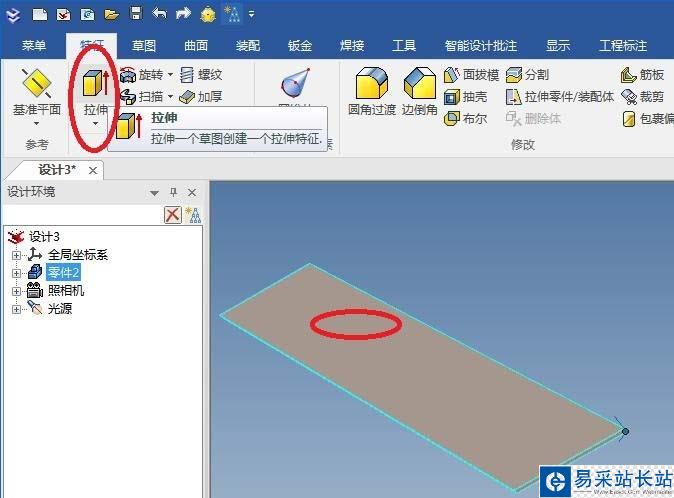

6、如下图所示，选中实体零件，点击工具栏中的“拉伸”。

7、如下图所示，属性栏中的“轮廓”后面的草图图标，我们点击“在Z-X平面”。

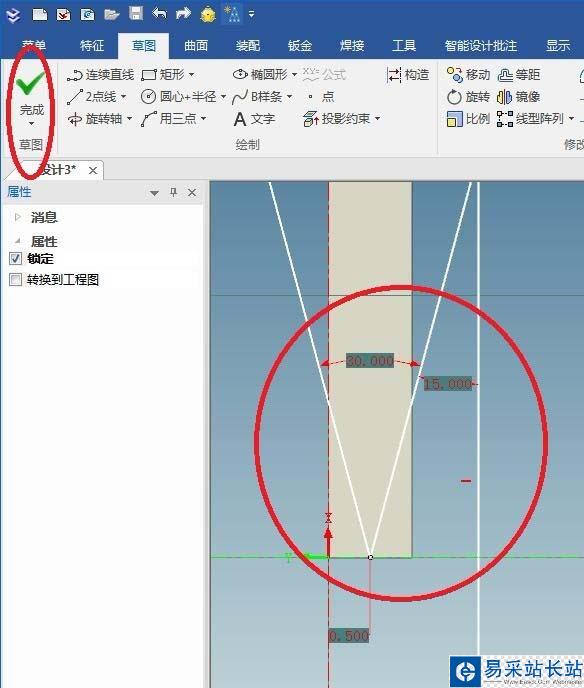

8、如下图所示，

1）点击“投影约束”，将坐标轴上的那条实体边线显示出来，

2）点击“连续直线”，画一个下图中的闭合的草图，

3）点击“智能尺寸”，主要标注30°，

4）点击“中点”约束，将30°角的顶点约束到实体边线的中点，

5）裁剪掉那条显示出来的实体边线，

6）点击“完成”。

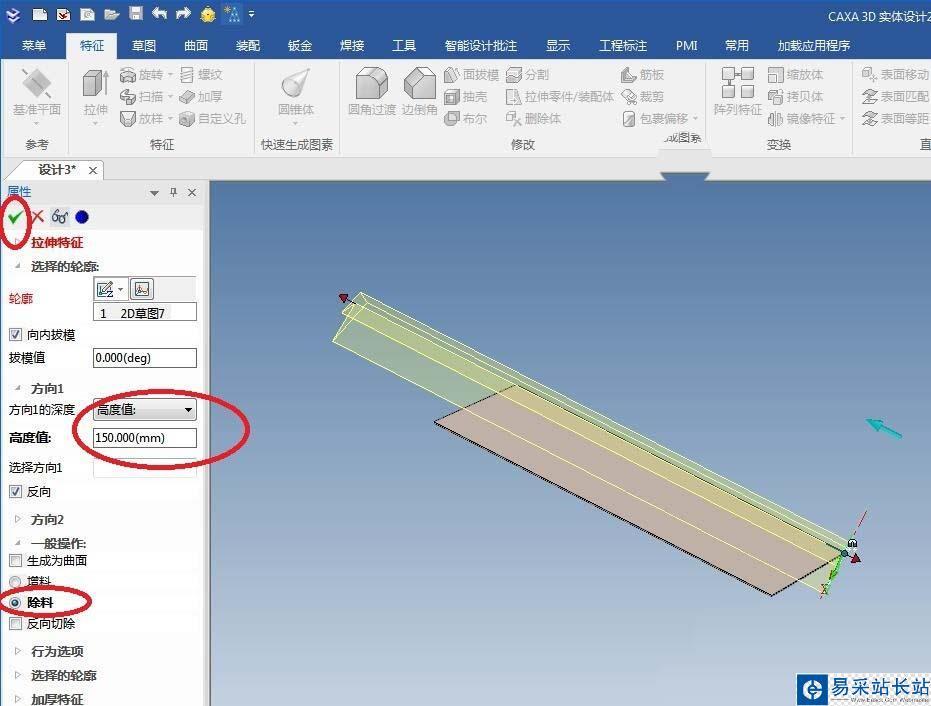

9、如下图所示，退出草图之后，来到属性栏，看着预览的效果，调整方向，设置高度值，一定要超过之前的实体，关键的关键是要点击“除料”，最后才可以点击“√”。
