Proe5.0怎么建模三维立体的泵头零件模型?

Proe5.0中想要创建泵头零件模型，该怎么创建呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

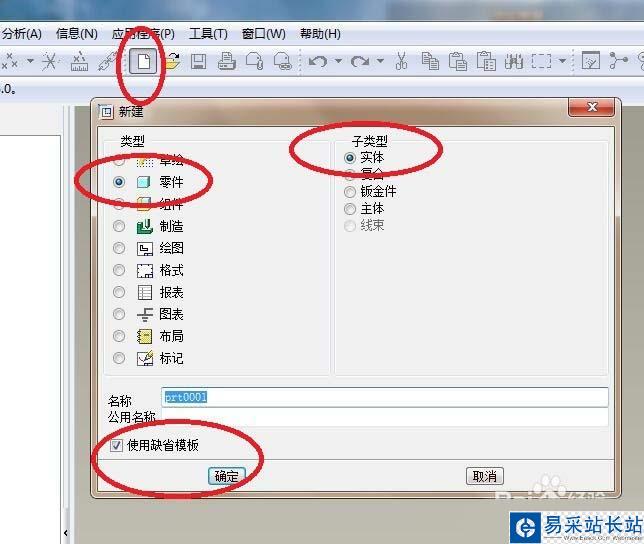

1、如下图所示，打开Pro/e5.0软件，新建一个空白的实体零件模型，勾选“使用缺省模板”。

2、这一步主要是创建零件主体。

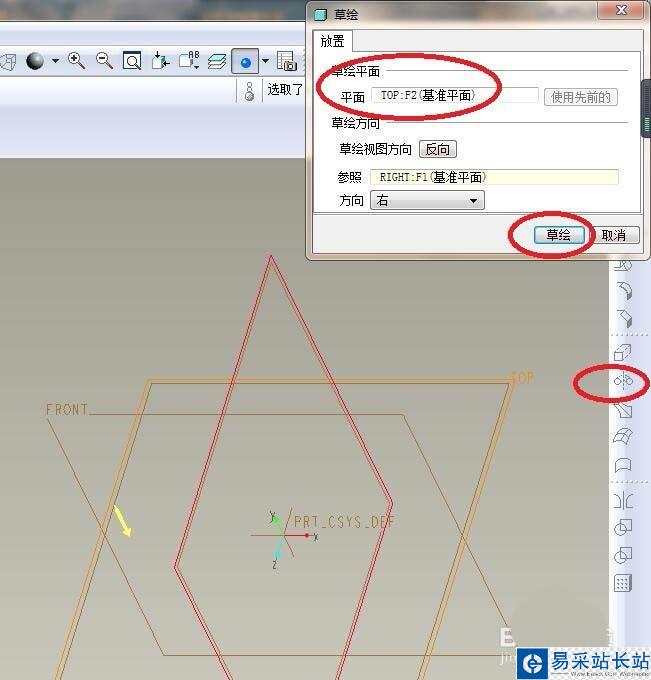

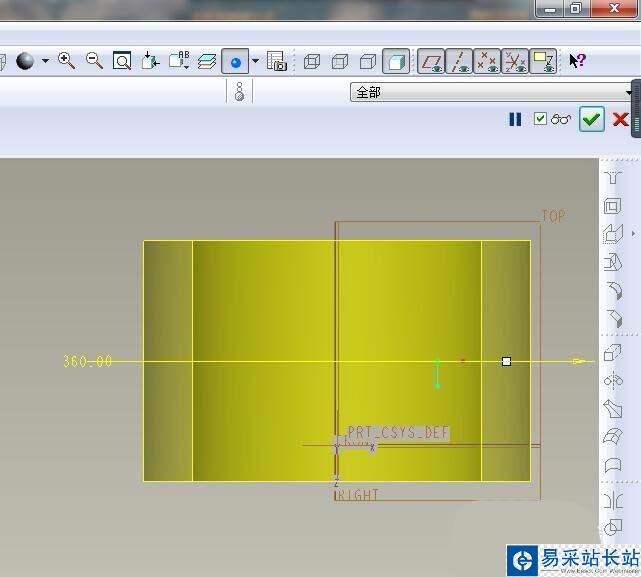

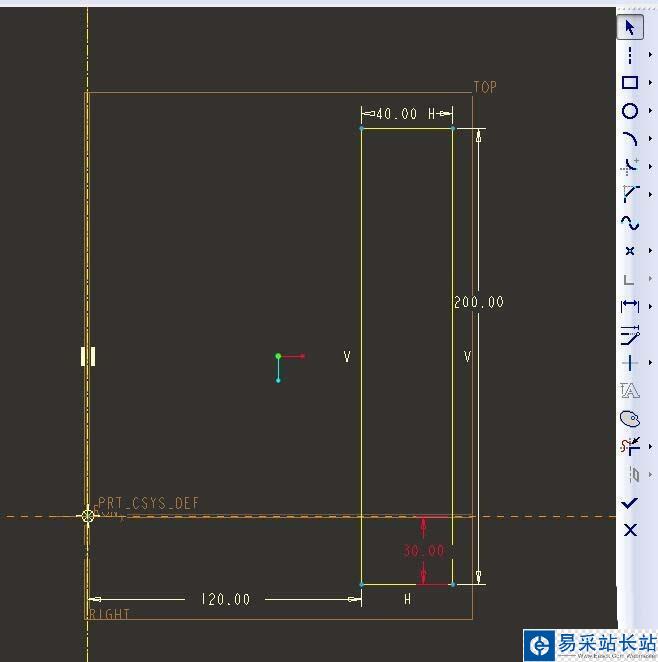

具体：如下第一幅图所示，执行【选择——位置——定义——TOP面——草绘】，如下第二幅图所示，进入到草绘环境，首先画一条竖直的中心线，然后画旋转截面（矩形），尺寸最好保持一致，最好√（完成并退出草绘），如下第三幅图所示，退出草绘之后，在软件右上角点击√，完成旋转操作。

3、这一步开始做零件的耳。

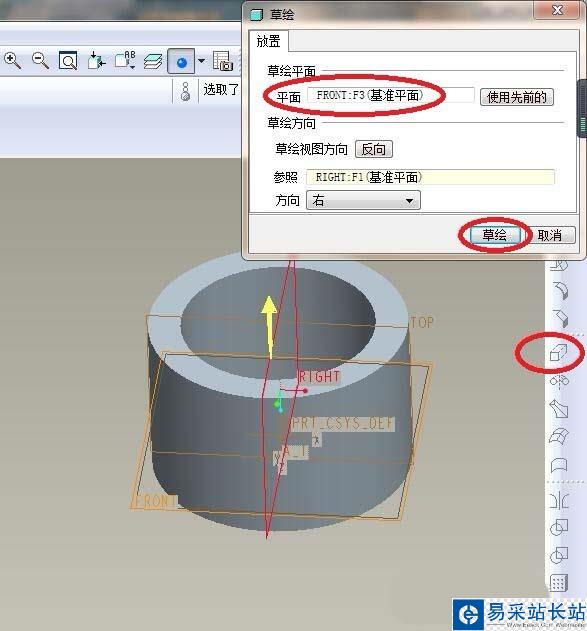

首先如下第一幅图所示，执行【拉伸——放置——定义——FRONT面——草绘】。

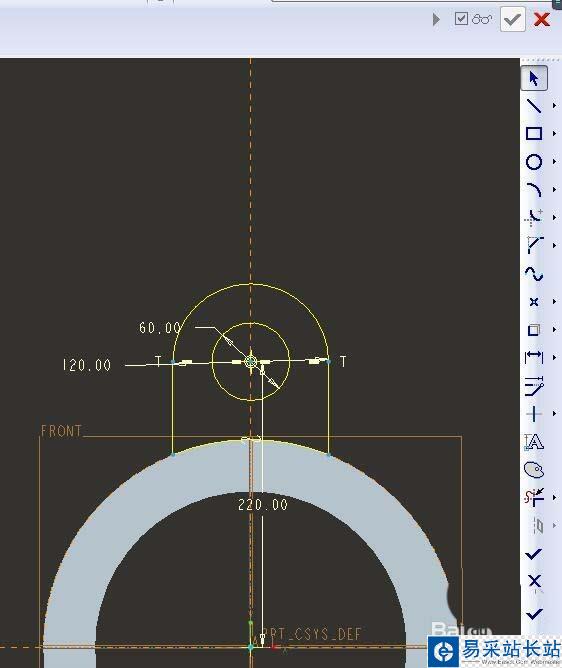

然后如下第二幅图所示，点击右边工具箱中的“类型”图标，将实体外圆边线显示出来，点击右边工具箱中的“圆”图标，在Y轴上画一个同心圆，点击右边工具箱中的“裁剪”图标，按照下图所示将多余的线段裁剪掉，点击右边工具箱中的“标注”图标，按照下图尺寸进行标注，点击右边工具箱中的√，完成并退出草绘。

然后如下第三幅图所示，退出草绘环境之后，在软件左上角调整拉伸方向，设置拉伸距离30，在软件右上角点√，完成拉伸操作。

4、这一步进行倒角操作。

首先如下第一幅图所示，点击右边工具箱中的“倒圆角”图标，软件左上角设置半径R为10，在实体中选择边线，软件右上角点√，完成倒圆角操作。

然后如下第二幅图所示，点击右边工具箱中的“边倒角”图标，软件左上角设置倒角方式尺寸为5x5，在实体中选择两个要倒角的边线，软件右上角点击√，完成边倒角操作。

然后如下第三幅图所示，重复第二幅图的内容，只是尺寸改成3x3。
