PROE英制图纸怎么修改成公制?

PROE遇到英制图纸，想要出图改图都比较麻烦，该怎么将英制改成公制图纸呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

1、打开要转单位的图档

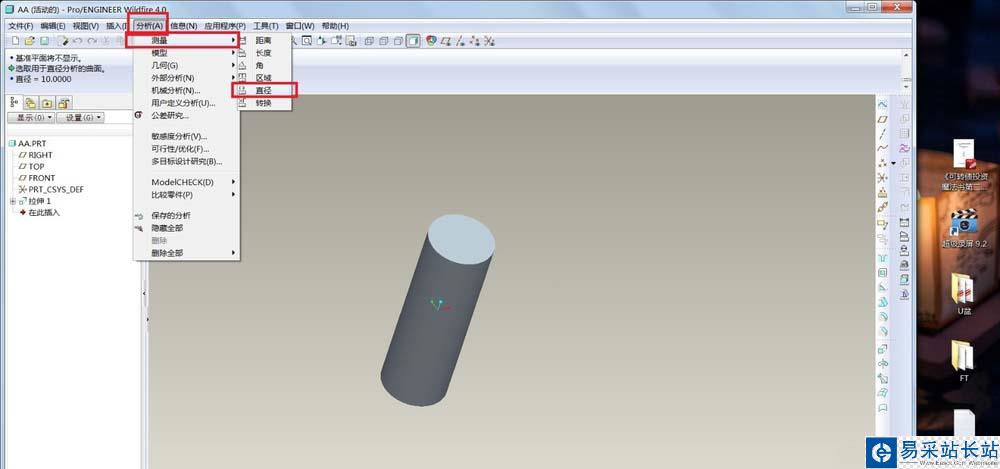

2、先点--分析--测量--直径

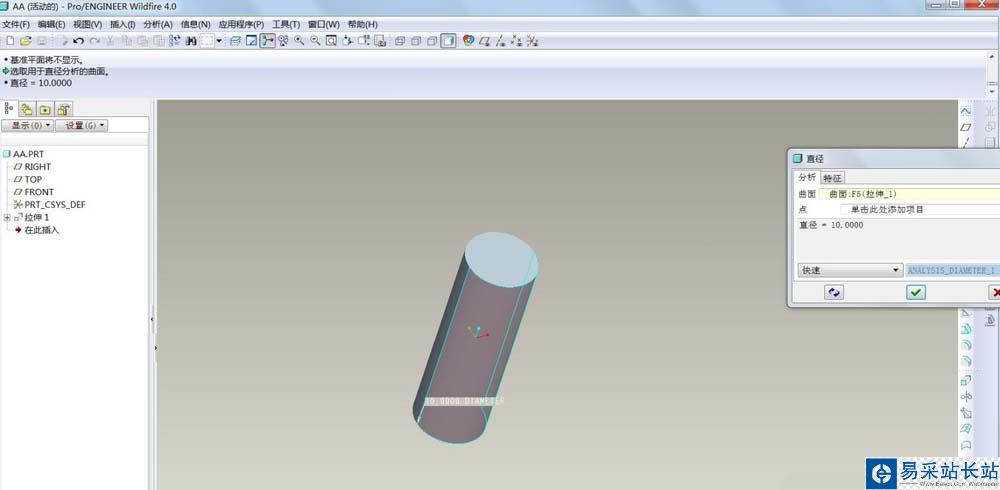

3、点一下圆柱的圆弧部分，可以看到，现在的直径是10

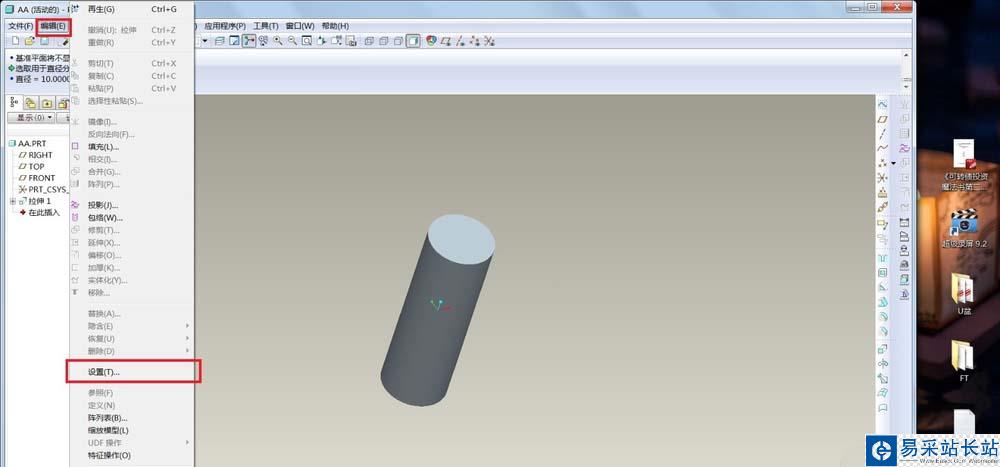

4、点击--编辑--设置---

5、在弹出的瀑布菜单中点--单位--

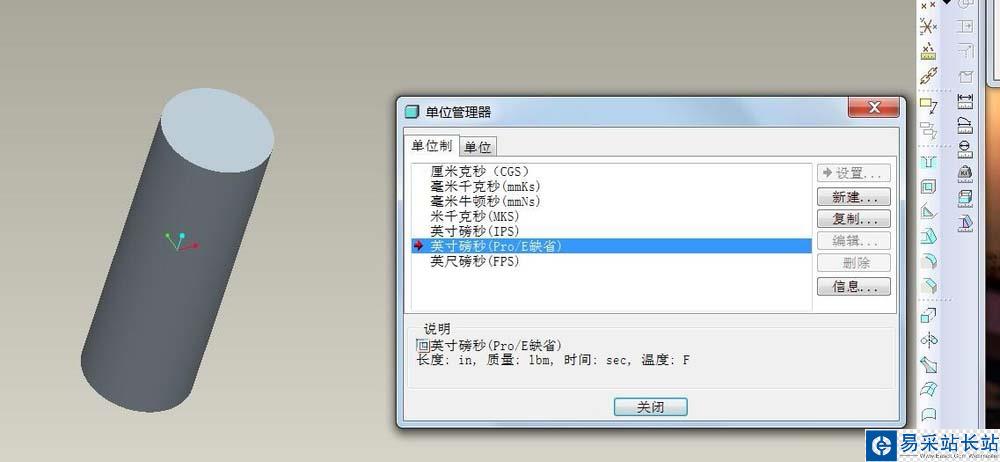

6、可以看到默认的单位是---英寸磅秒---（即零件的长度单位为英寸，重量单位为磅，时间单位为秒）

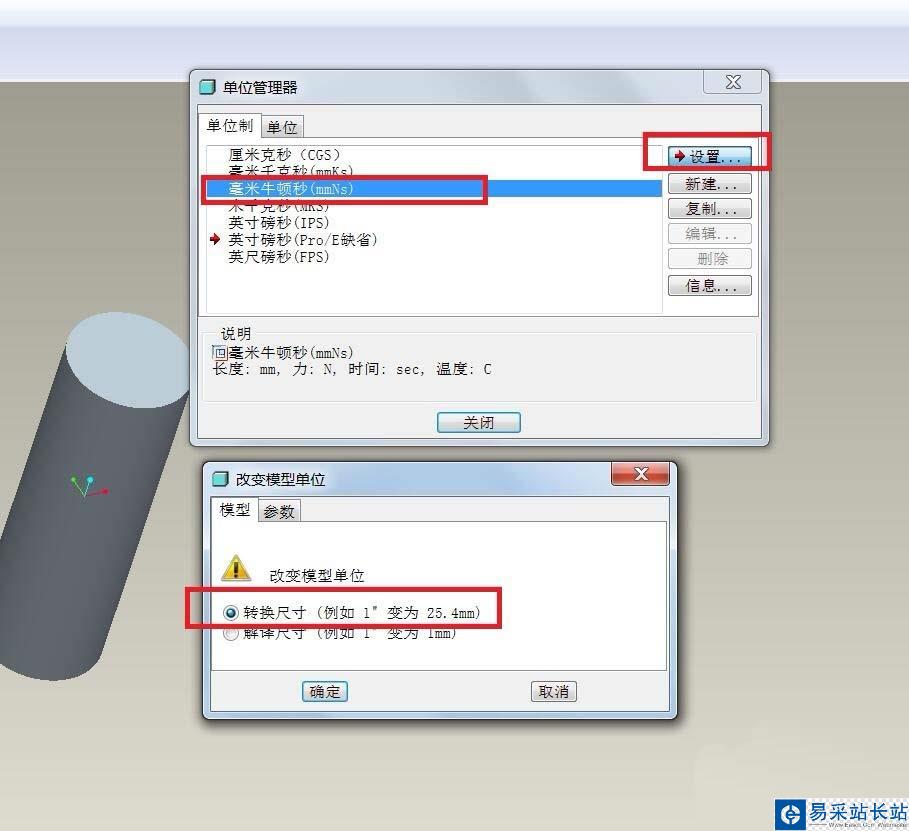

7、选择--毫米牛顿秒MMNS--设置---。这时会弹出一个对话框，为了说明效果，我们选 上--转换尺寸--确定试一下，再关闭上一层对话框

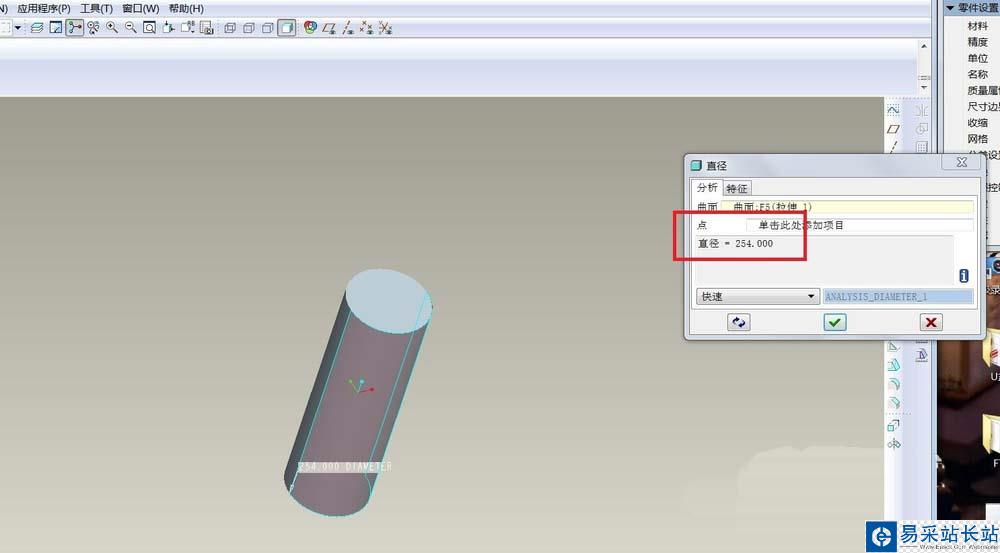

8、现在量一下外圆直径，你会发现直径由10变成了254，意思就是说--转换尺寸--是会帮你把尺寸全部放大25.4倍

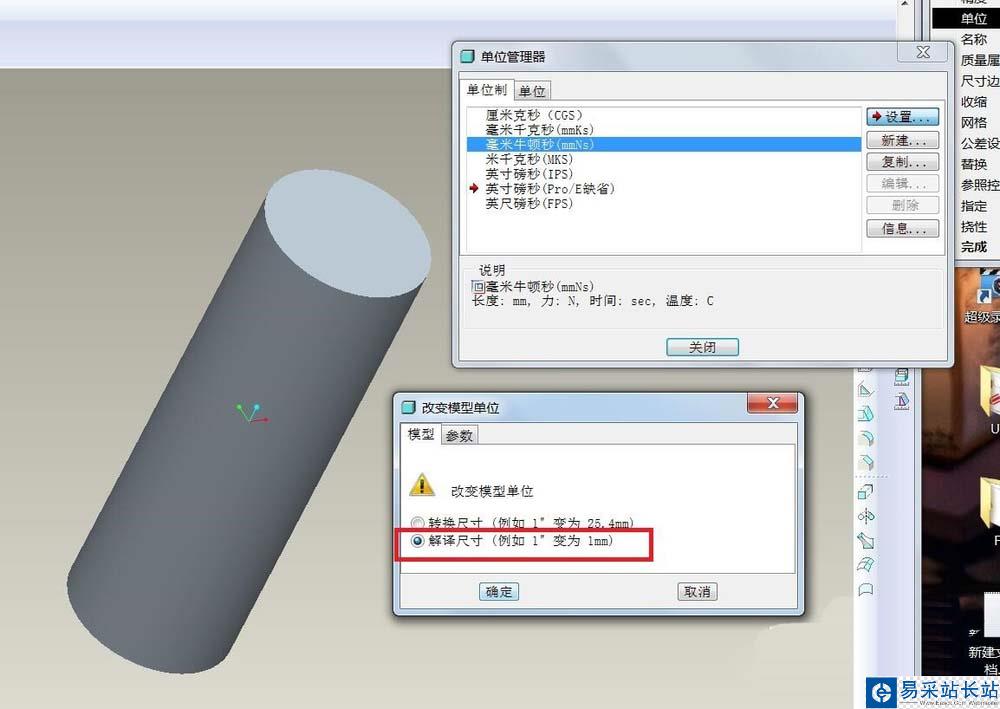

9、我们再退回第7步，试试勾选--解释尺寸--确定，然后关闭对话框

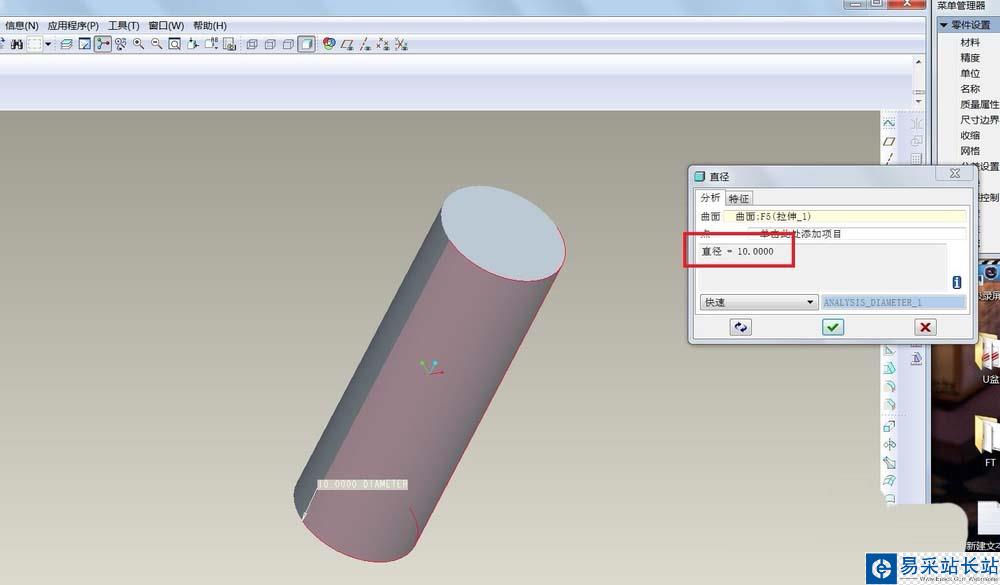

10、再量一下外圆直径---依然是10没变，就是说--解释尺寸--的意思是只变单位不变尺寸

以上就是proe英制图纸制作成公制图纸的教程，希望大家喜欢，请继续关注错新站长站。
