SketchUp草图大师怎么创建尖屋顶?

平时我们经常能见到尖屋顶，该怎么建模尖屋顶呢？下面我们就来看看详细的教程。

软件名称：SketchUp Pro 2018(草图大师) 18.0.16975 中文特别版(附破解补丁+安装方法) 64位软件大小：170MB更新时间：2017-11-16

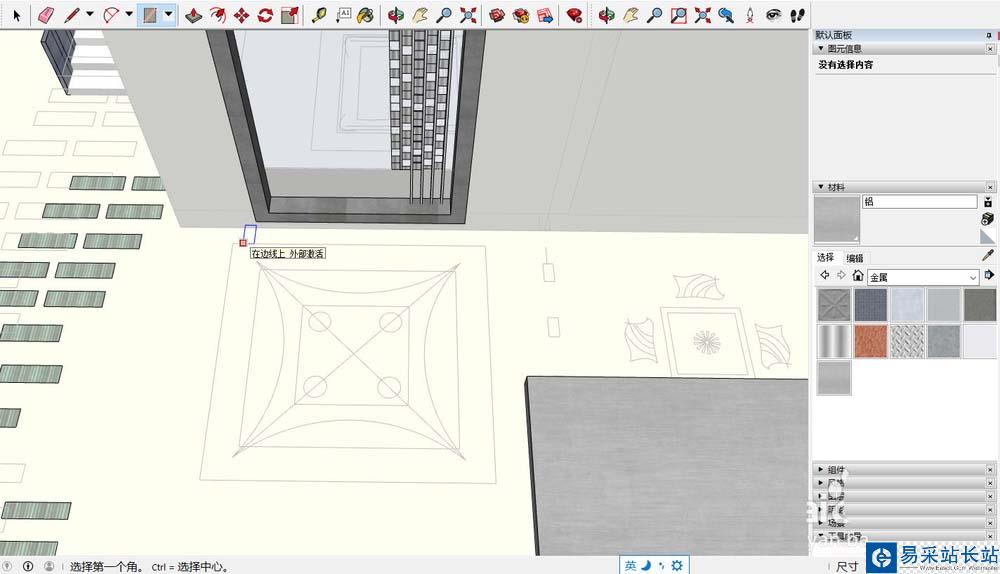

1、尖屋顶一般就是各个对角线的焦点拉升后形成的屋顶，因此我们最好先导入cad图纸，根据cad图纸进行屋顶线条的绘制。

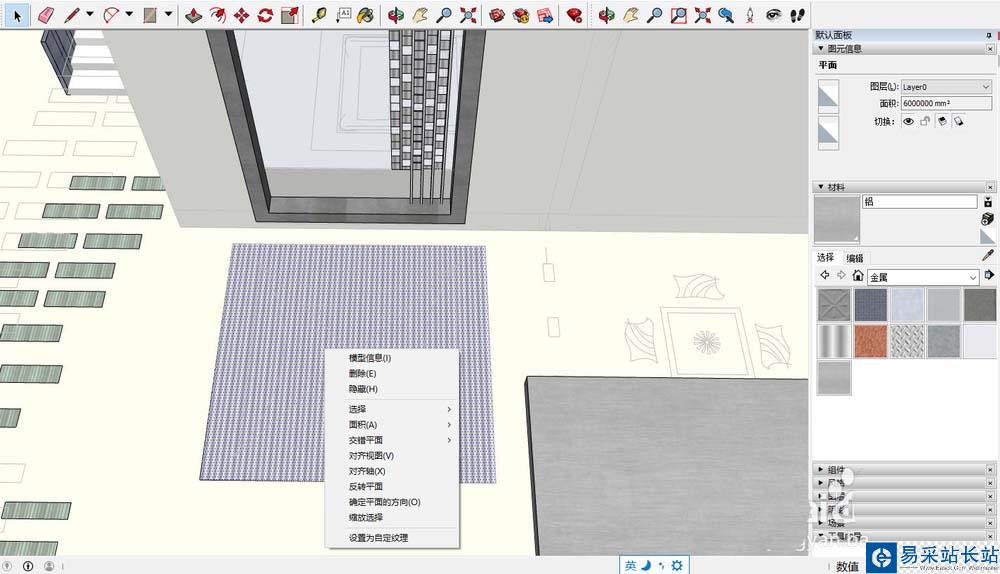

2、在su中，使用对应的工具，将屋顶的外轮廓线进行勾勒，即可形成一个屋顶平面，全选平面，按下鼠标右键，对模型进行编组。

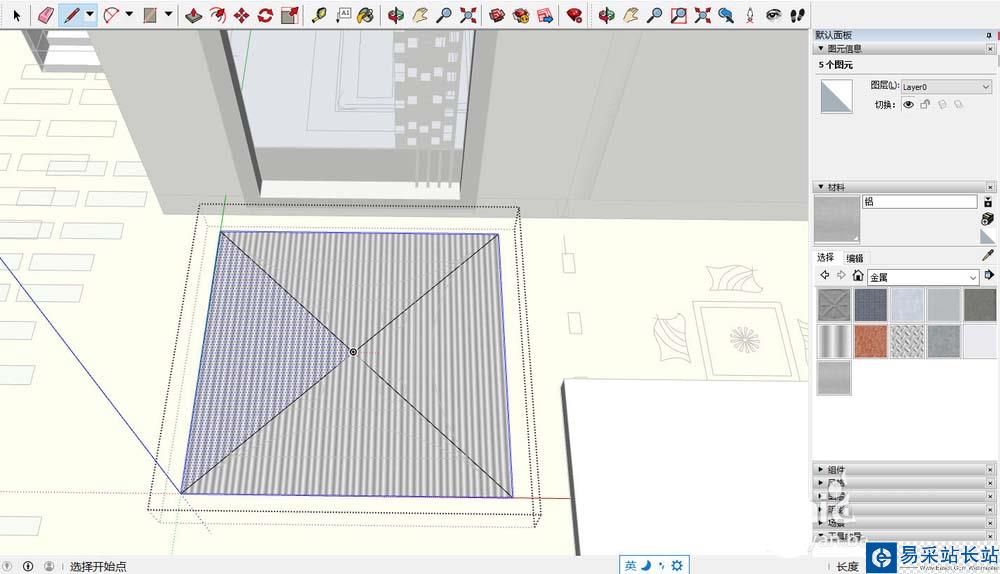

3、编组完成后，我们双击进入到组内，绘制屋顶的屋顶屋脊线条，即可完成尖屋顶的基础模型搭建。

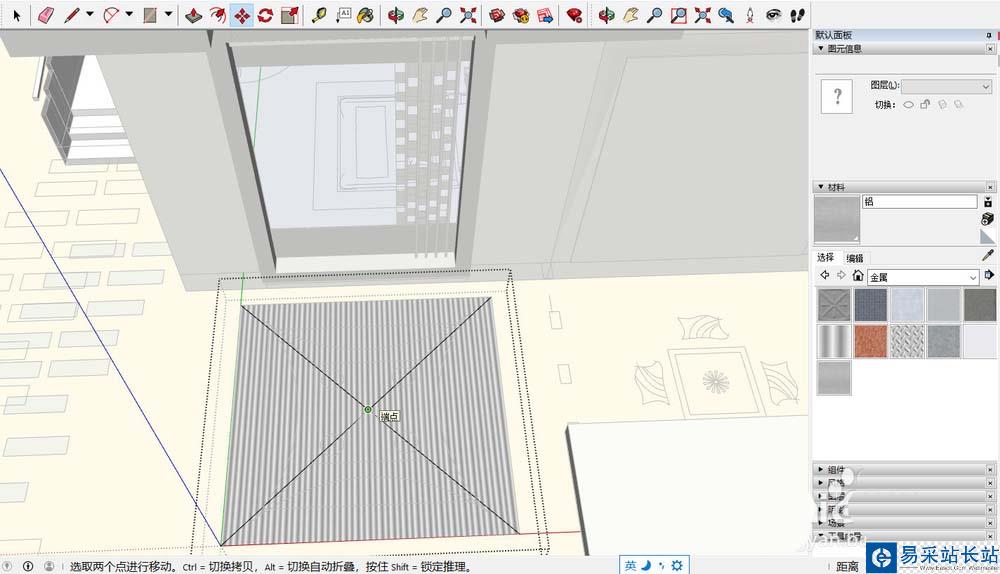

4、完成绘制后，中间会出现一个交点，交点就是尖屋顶的位置，我们直接按下M键，进入到su的移动命令快捷键。

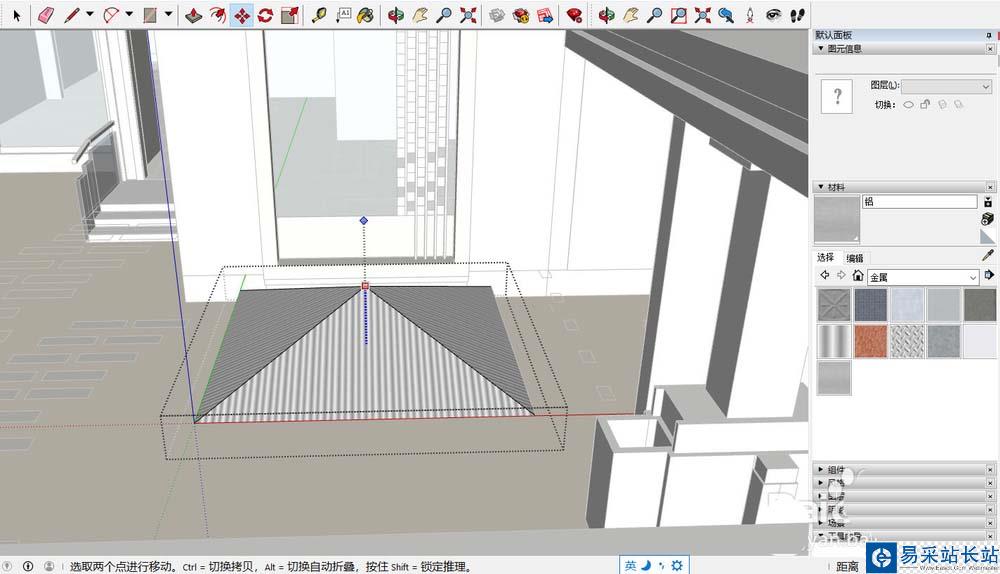

5、进入到屋顶组内，选中屋顶的焦点，然后直接按下键盘的↑键，即可锁定蓝色轴线，输入尖屋顶的高度，即可直接制作尖屋顶。

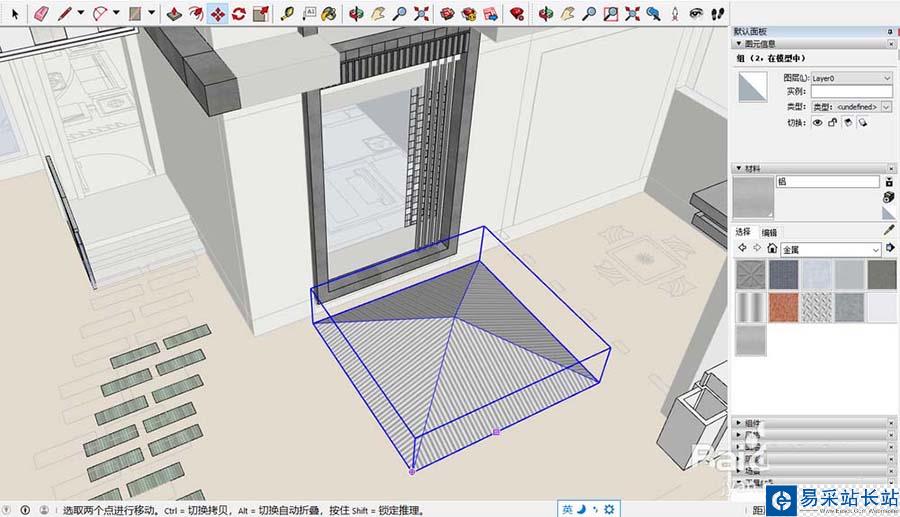

6、制作完成尖屋顶之后，我们还需要将屋顶提升到一定的高度，然后就可以绘制屋顶的柱子等结构部件，完成整体的模型搭建。

以上就是SketchUp草图大师尖屋顶的制作方法，希望大家喜欢，请继续关注错新站长站。
