PROE零件模型怎么抽壳图形?

PROE绘制的零件想要抽壳，该怎么抽壳呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

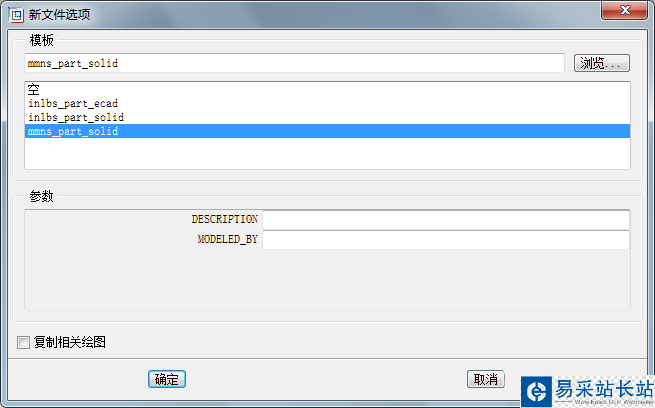

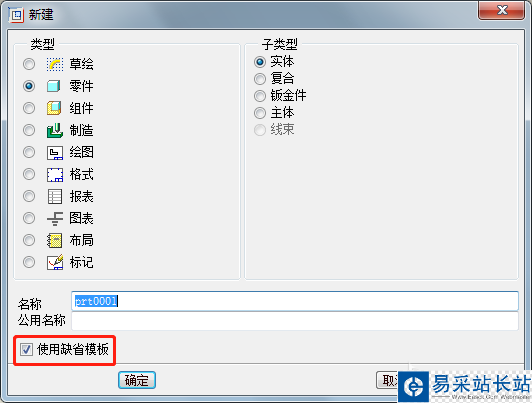

1、打开PRO/E4.0软件，新建零件图，去掉“使用缺省模式”前面的对勾，并将单位选择为MM

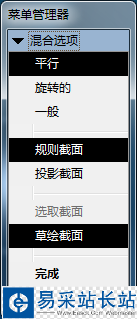

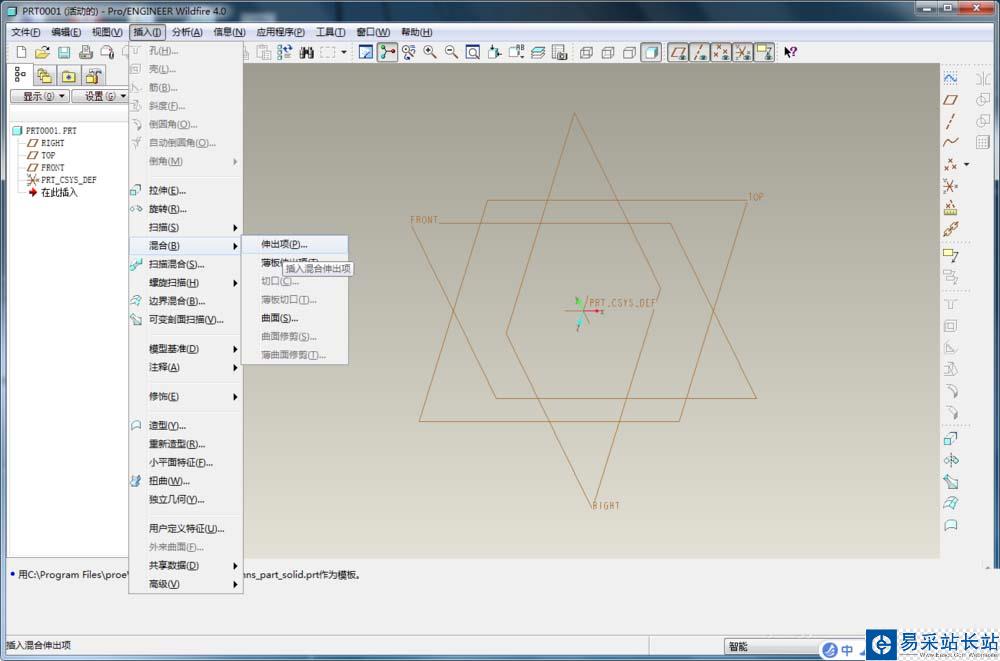

2、依次点击“插入/混合/伸出项”，绘制基础图形

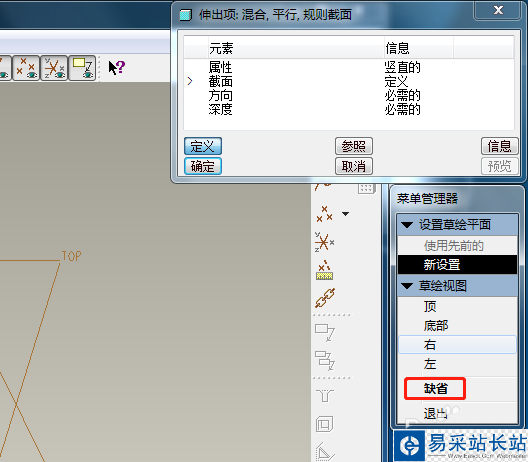

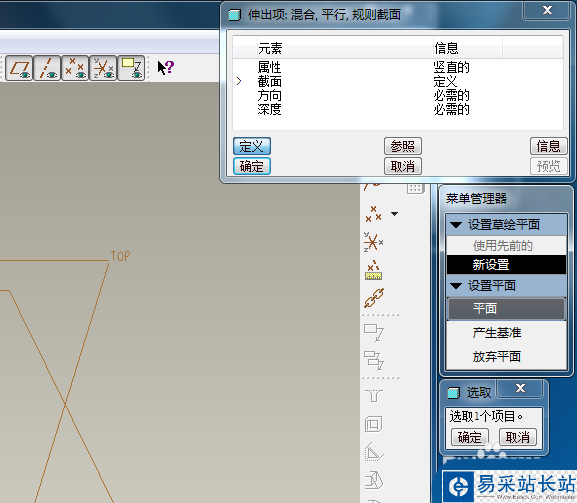

3、选择绘图平面，及绘图方向

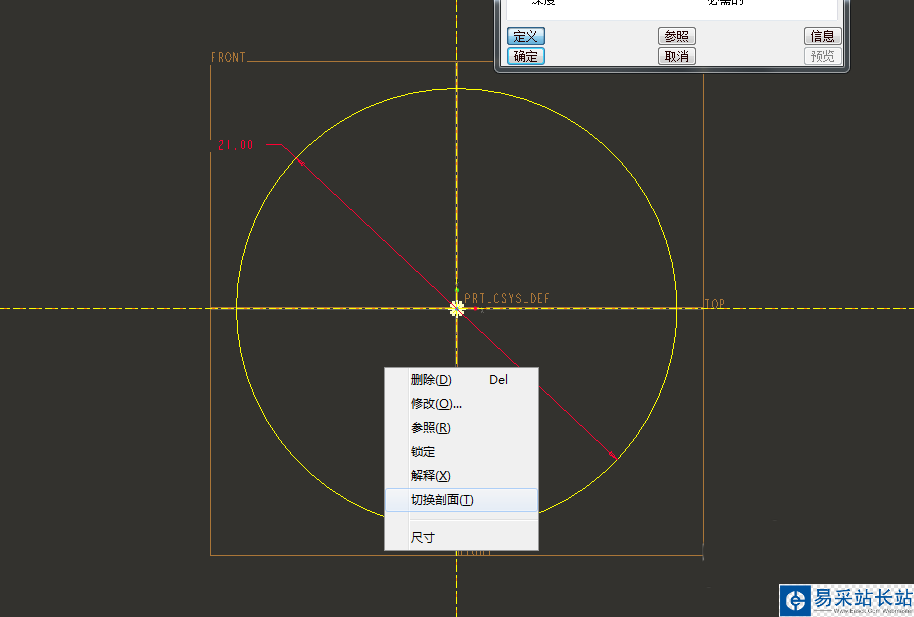

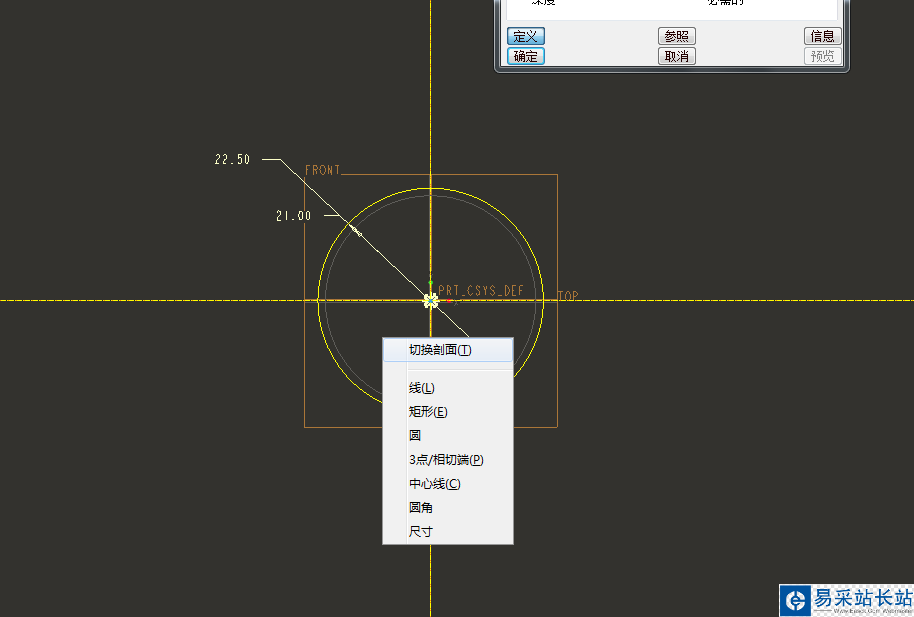

4、绘制截面，完成一个截面时，点击鼠标右键，选择“切换剖面”，并绘制其他截面图形

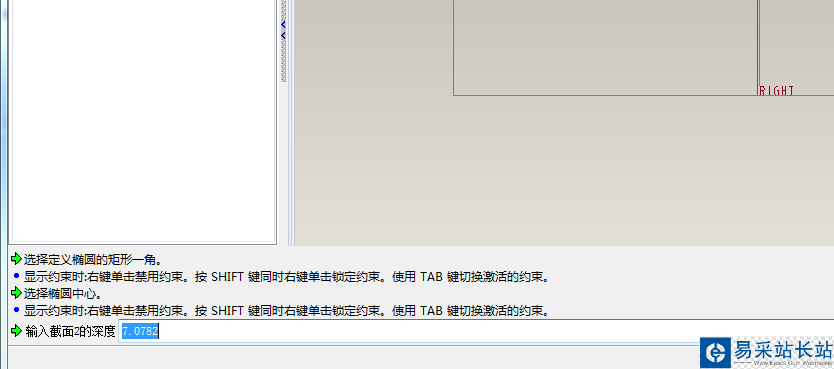

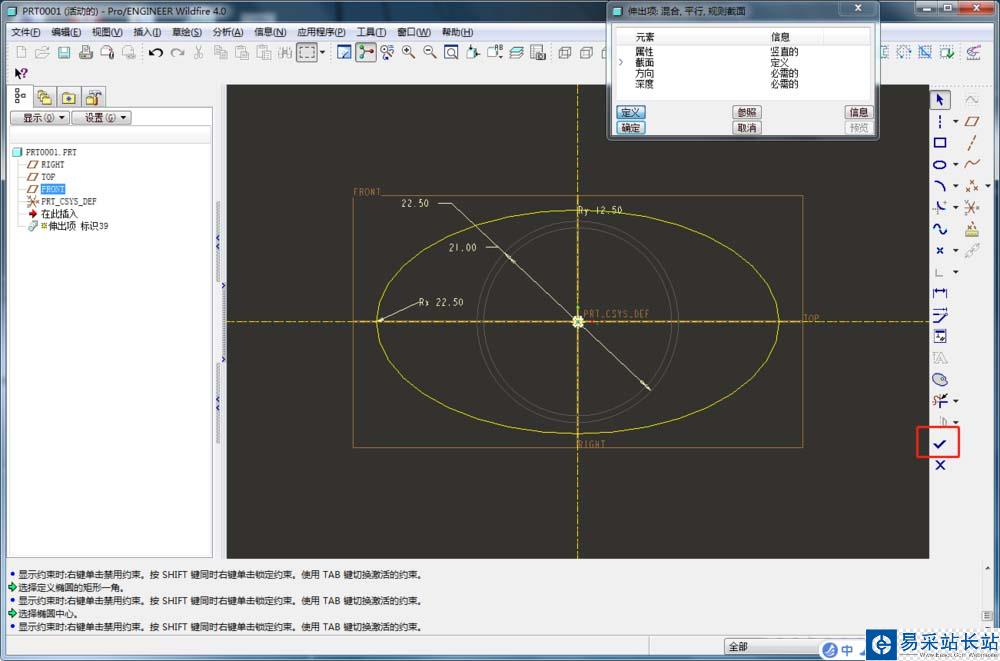

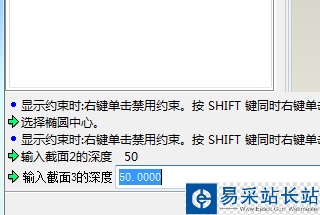

5、点击右侧对勾，并输入截面深度

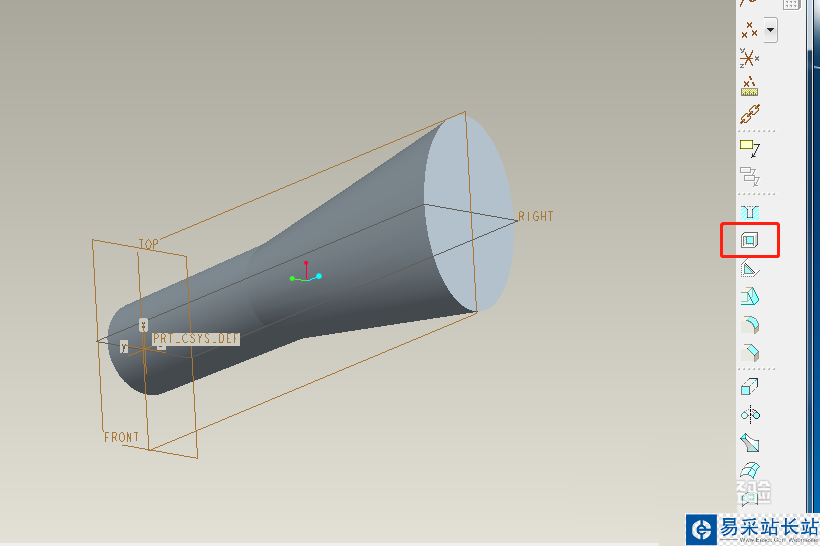

6、得到绘制的基础图形

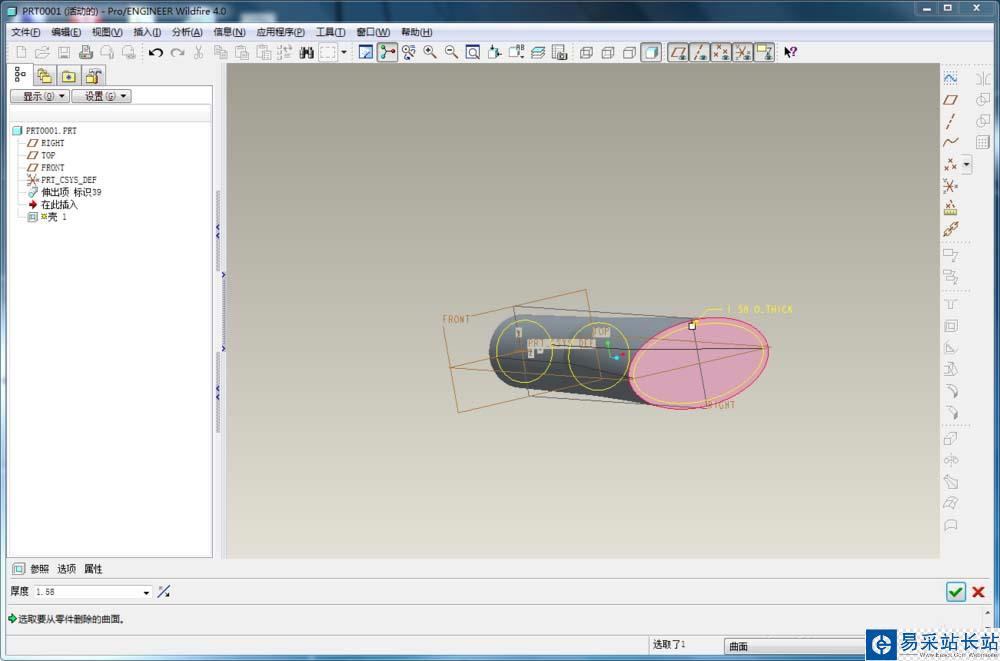

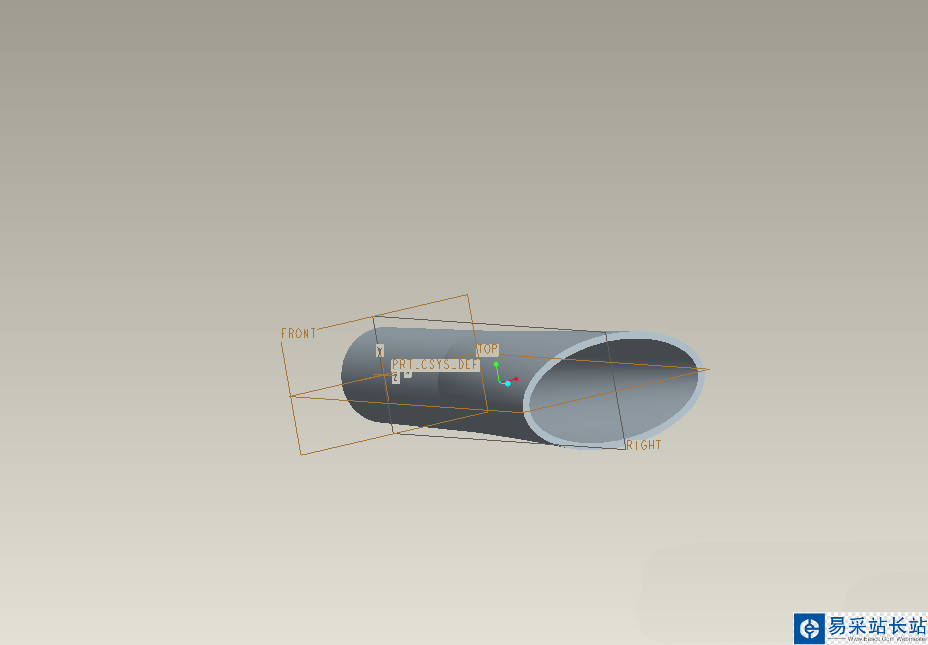

7、点击右侧的抽壳命令，输入壳的厚度，及需要抽壳的面，完成抽壳动作

以上就是PROE抽壳的教程，希望大家喜欢，请继续关注错新站长站。
