ProE剖面图创建方法

ProE想要创建剖面图，比如在看图纸的内部结构的时候，就需要创建剖面图。该怎么创建呢？下面我们就来看看详细的教程。

软件名称：Proe5.0 M280终极版本 64位 中文特别版(附注册机+许可证文件+安装教程)软件大小：3.27GB更新时间：2017-06-14

1、打开视图管理器

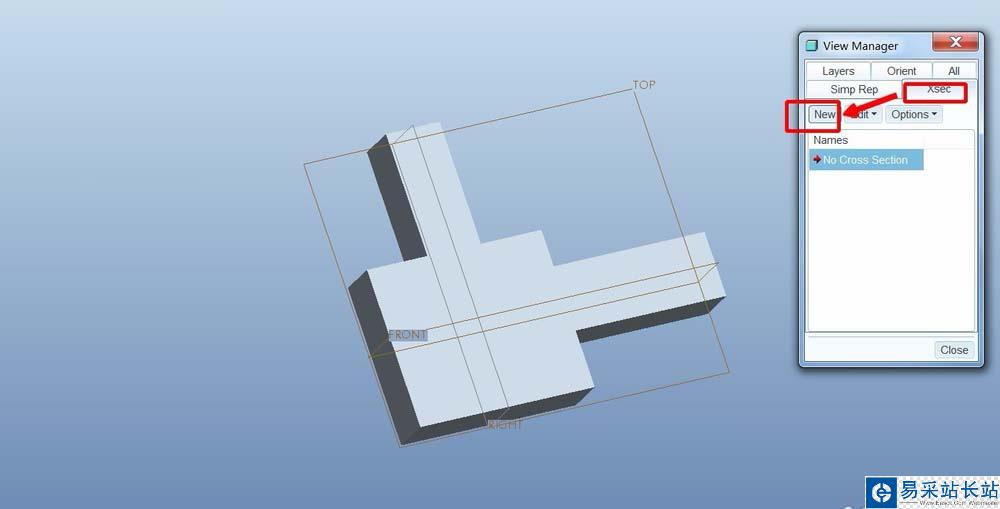

2、选择剖面工具

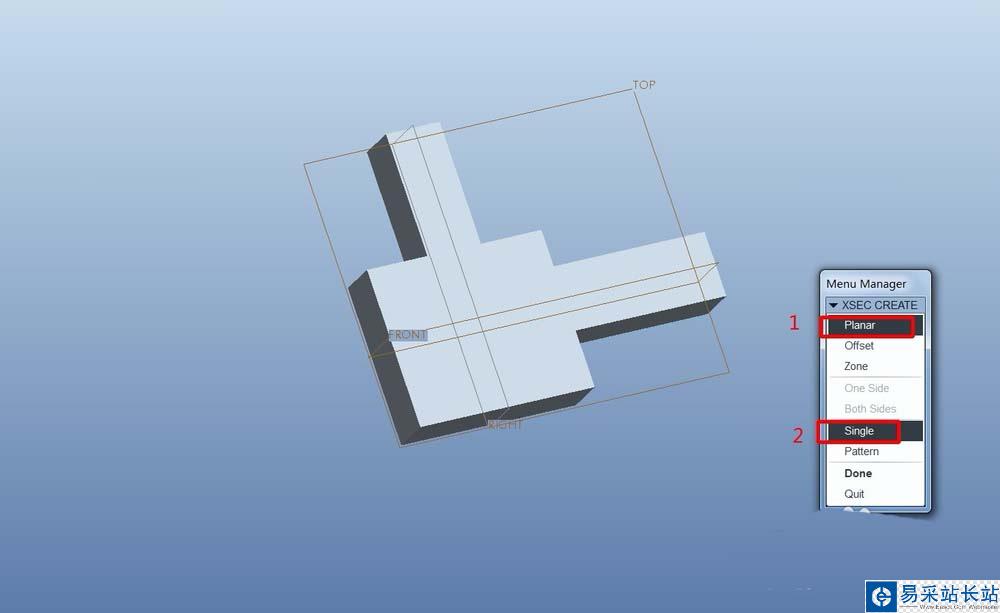

3、选择新建剖面

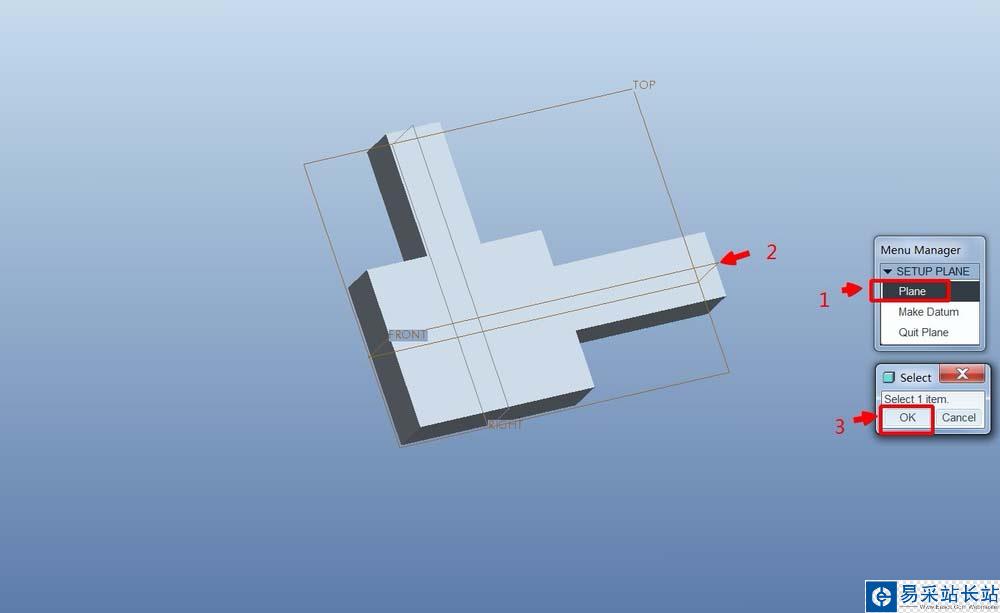

4、我们选择的是基准面创建。所以选择想要剖的基准面，点击完成

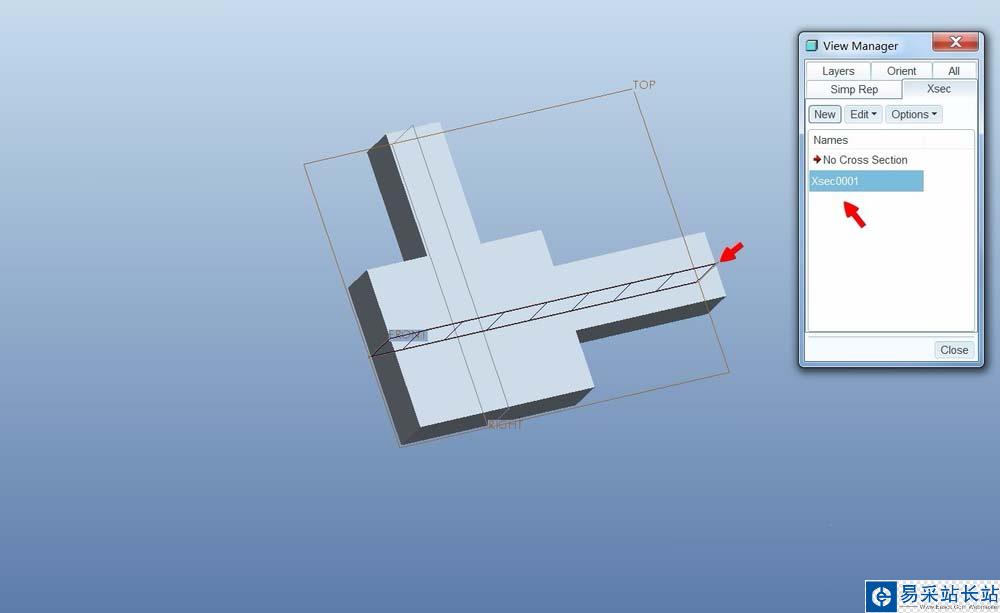

5、双击创建好的剖面

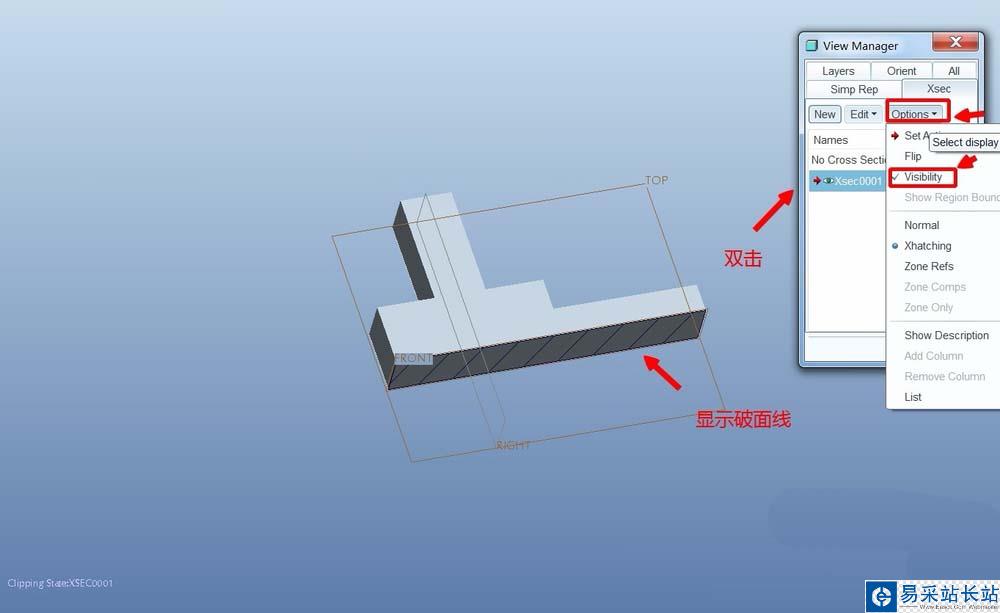

6、现在看到的就是剖切后留下的部分。也可以点击显示剖切线。这样更容易看清楚剖切的内容

以上就是ProE剖面图创建方法，希望大家喜欢，请继续关注错新站长站。
