SolidWorks怎么绘制轴承座零件模型?

2024-07-16 17:22:38
字体:
来源:转载
供稿:网友

SolidWorks中可以绘轴承座,该怎么绘制呢?下面我们就来看看详细的教程。

软件名称:SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小:13.0GB更新时间:2017-08-14

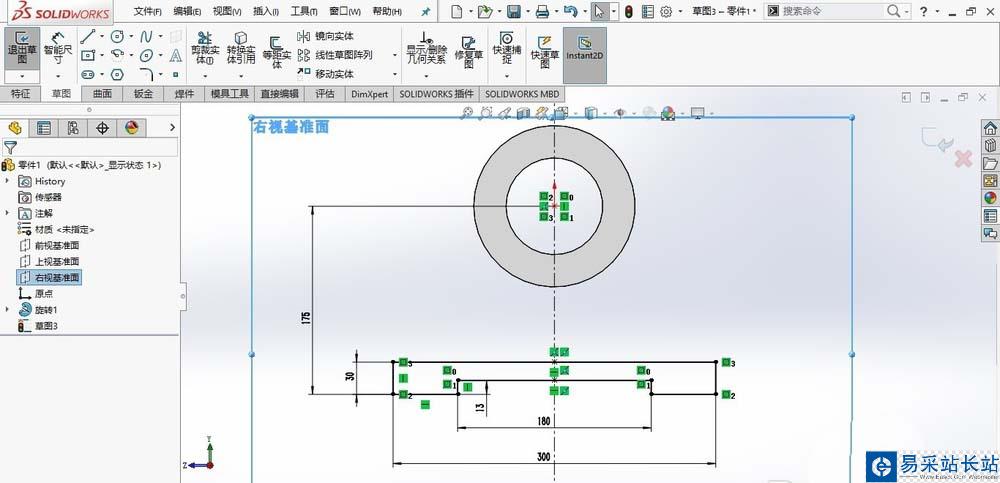

1、打开SolidWorks2016,新建一个零件模型。选择前视基准面,绘制草图。绘制具有如图所示几何关系的草图。

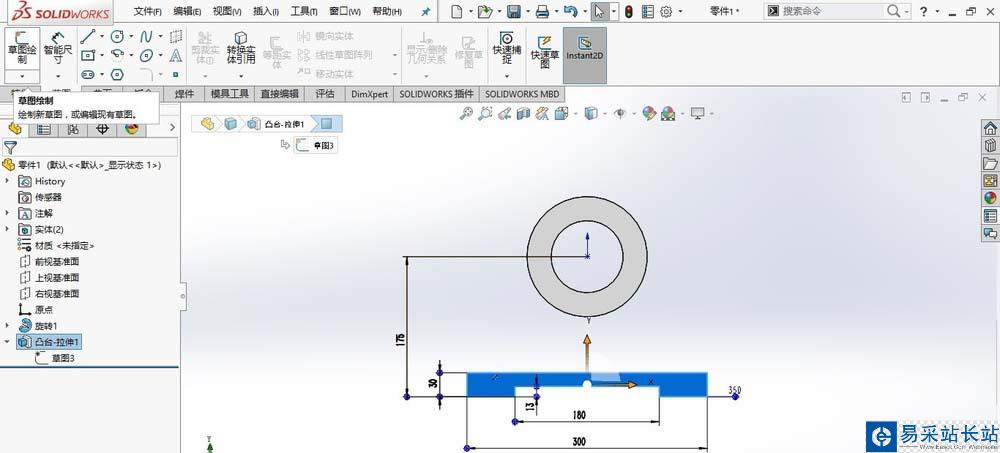

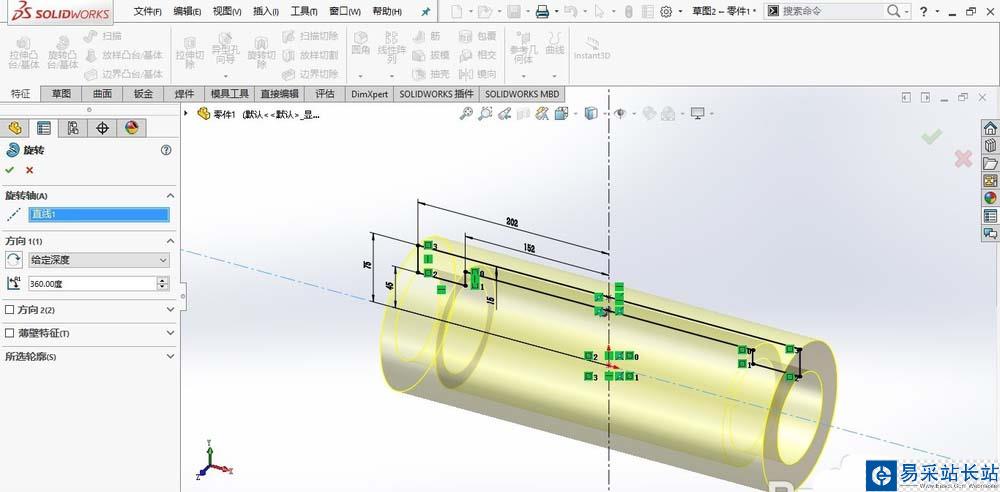

2、单击特征,“旋转凸台/基体”命令,选择如图所示中心线作为旋转轴,其它参数保持默认,单击确定,生成旋转凸台。

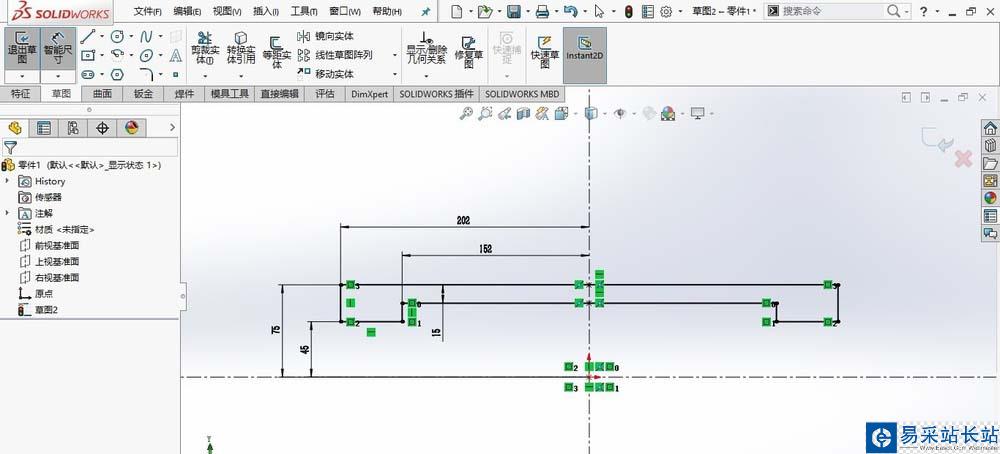

3、正视于右视基准面,在右视基准面上绘制草图。绘制具有如图所示几何关系的草图。

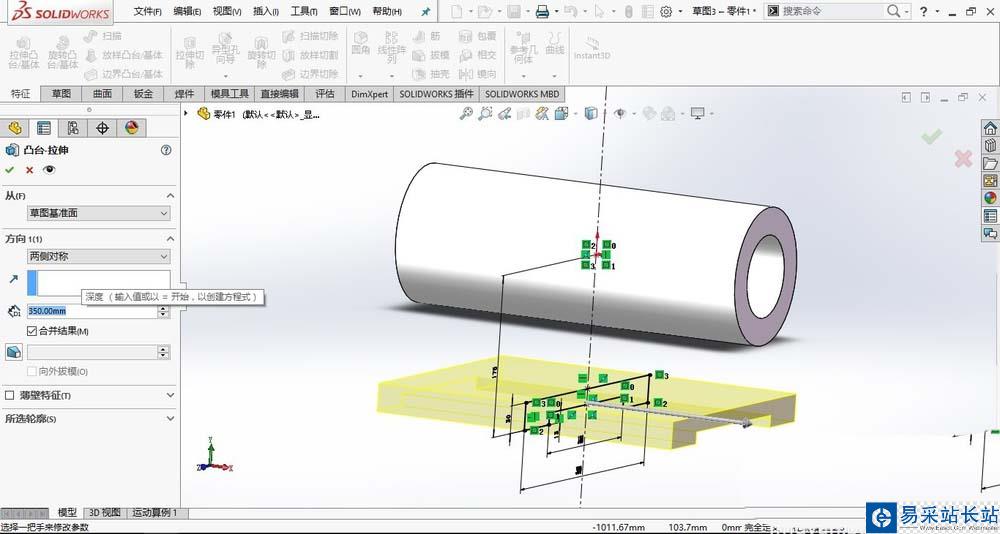

4、单击特征,“拉伸凸台/基体”命令,方向选择“两侧对称”,深度设置为“350 mm”,单击确定,完成拉伸凸台的创建。

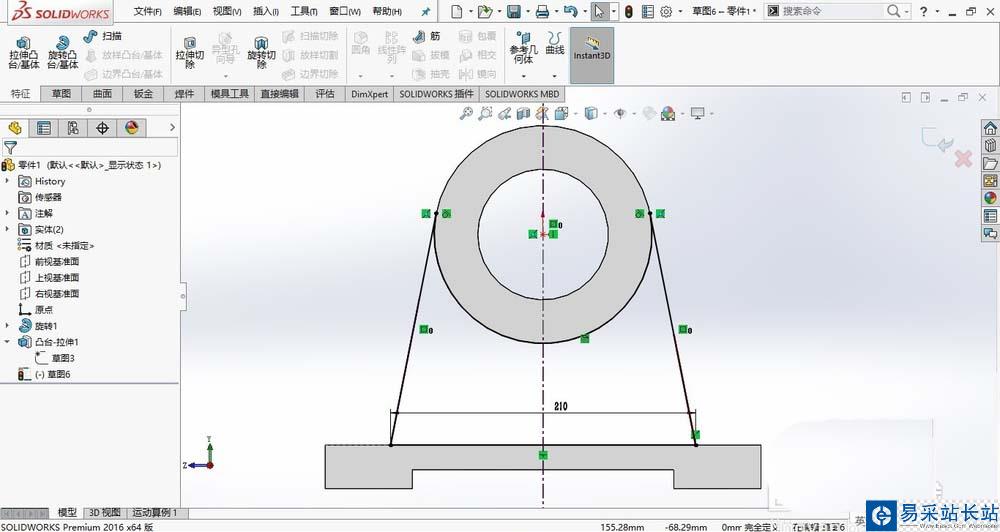

5、选择如图所示的端面,绘制草图。绘制具有如图所示几何关系的草图。

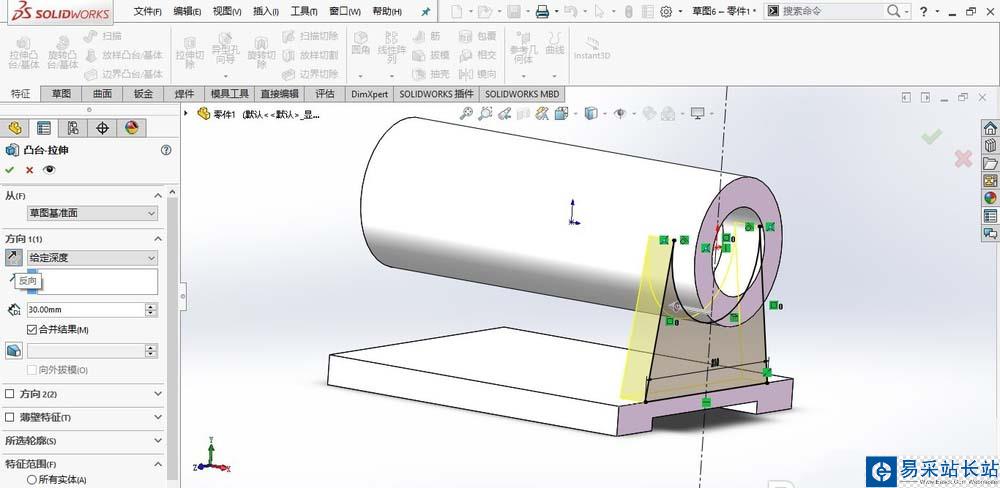

6、单击特征,“拉伸凸台/基体”命令,点击“反向”,深度设置为“30 mm”,单击确定,完成拉伸特征的创建。

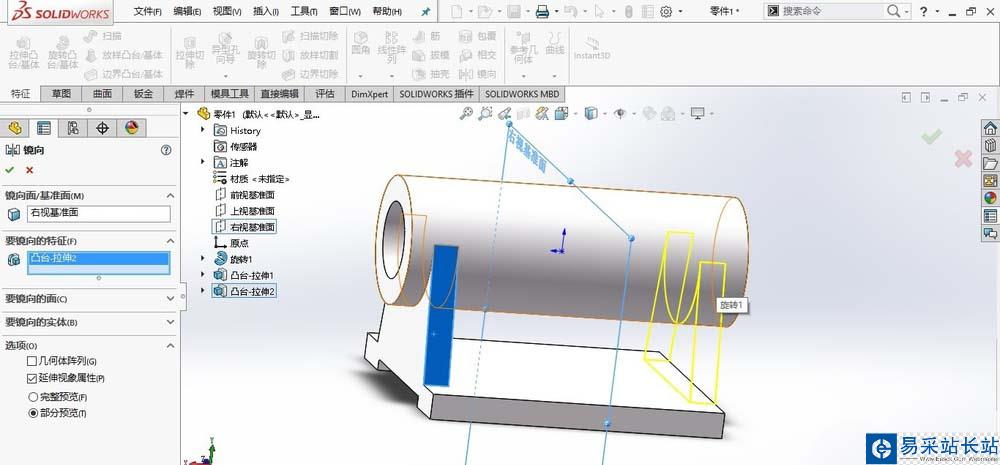

7、单击特征,“镜像”命令,镜像面选择右视基准面,镜像特征选择“凸台-拉伸2”,单击确定,完成镜像。

上一页12 下一页 阅读全文
