SolidWorks轴承座中怎么创建螺纹孔和定位孔?

SolidWorks中的零件创建螺纹孔，该怎么创建螺纹孔并定位孔呢？下面我们就来看看详细的教程。

软件名称：SolidWorks 2017 SP4.0 Premium 免费中文特别版(附破解文件) 软件大小：13.0GB更新时间：2017-08-14

一、 创建轴承盖连接螺纹孔

1、在创建孔之前，先创建轴承座的模型.

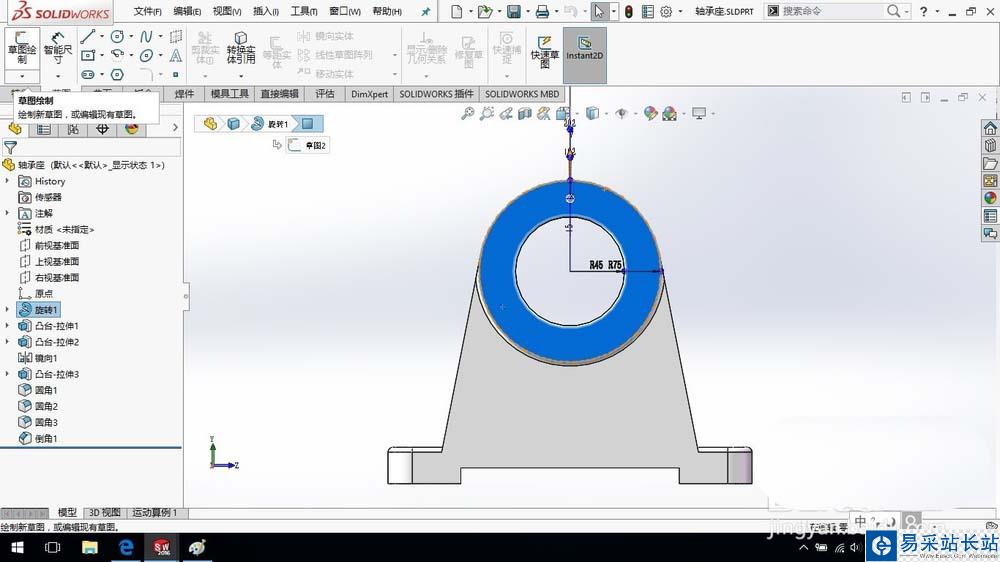

2、SolidWorks打开轴承座的原始模型。

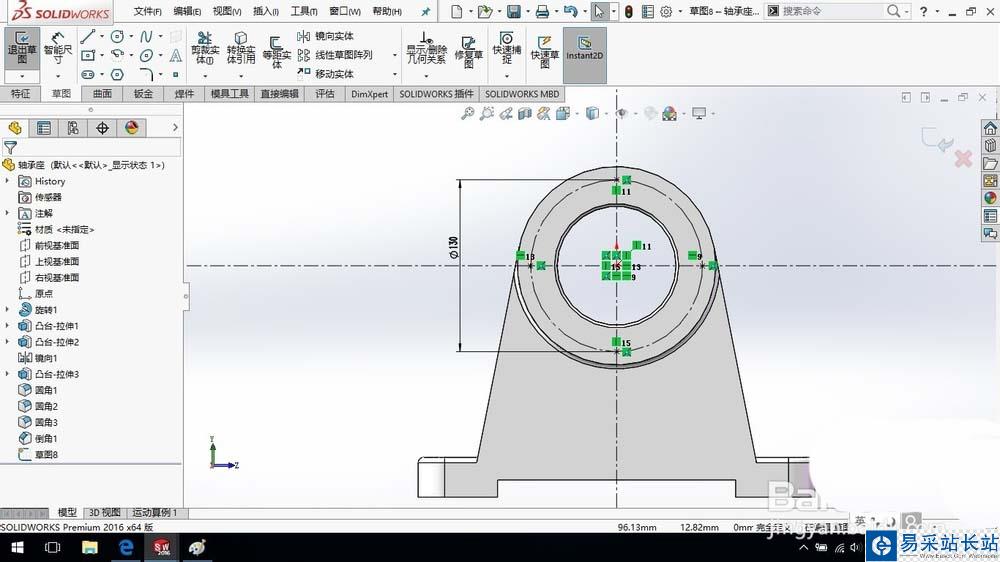

3、正视于如图所示的端面，绘制草图。绘制具有如图所示几何关系的草图。

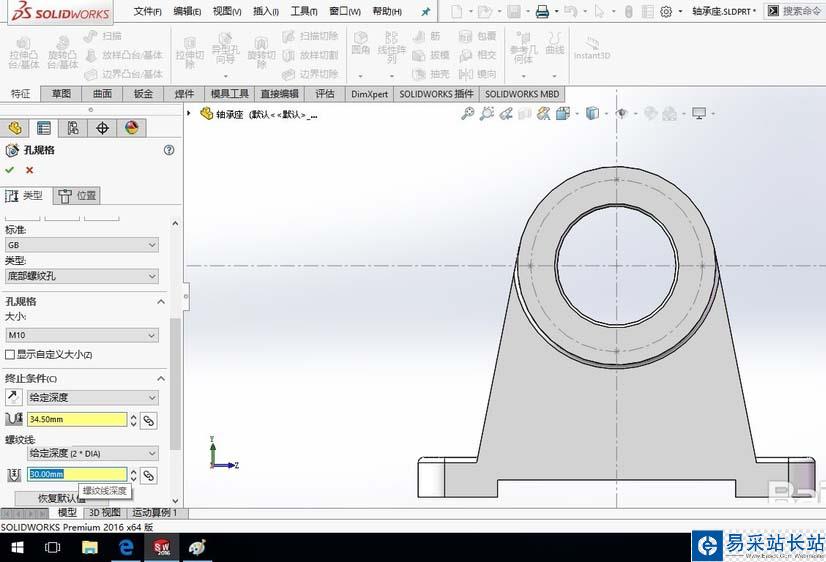

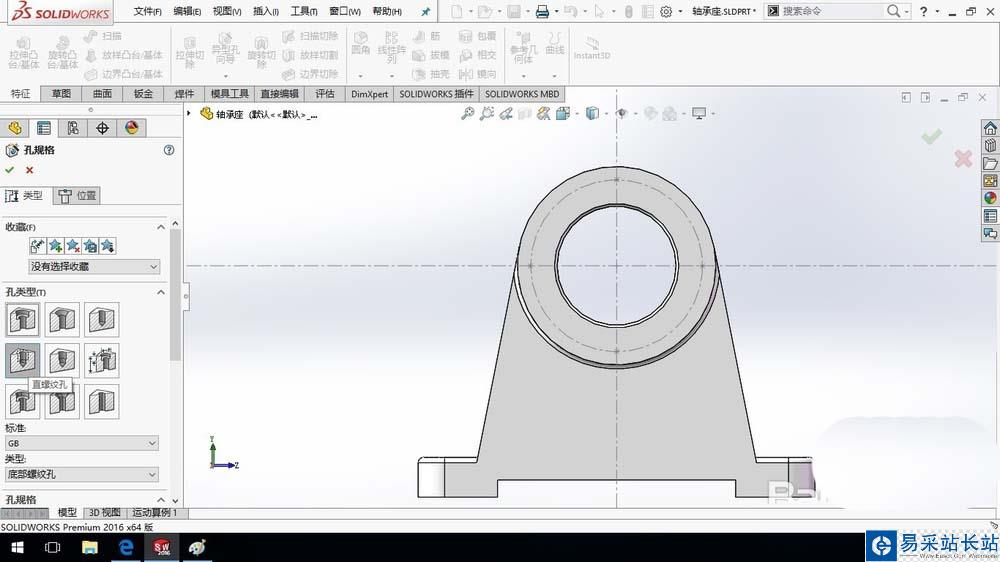

4、单击特征，“异形孔向导”命令，孔类型选择“直螺纹孔”，标准为“GB”，螺纹类型为“底部螺纹孔”，大小为“M10”，盲孔深度设置为“34.5 mm”，螺纹线深度设置为“30 mm”。

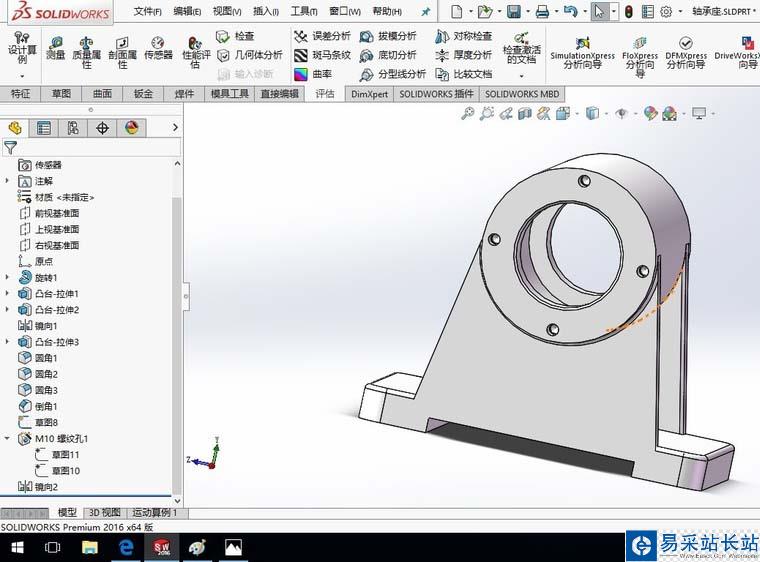

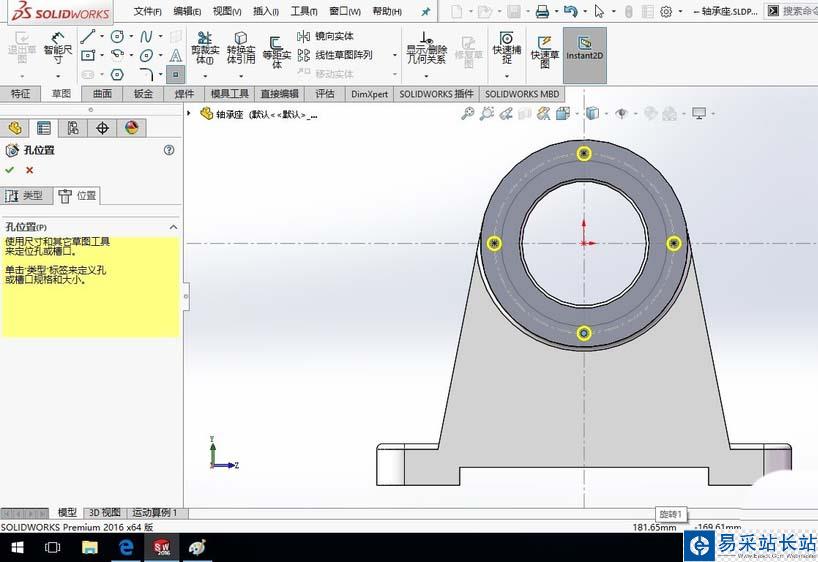

5、在异形孔向导中，切换到“孔位置”界面，点中草图所在端面，依次点选草图中的四个草图点，单击确定，完成螺纹孔创建。

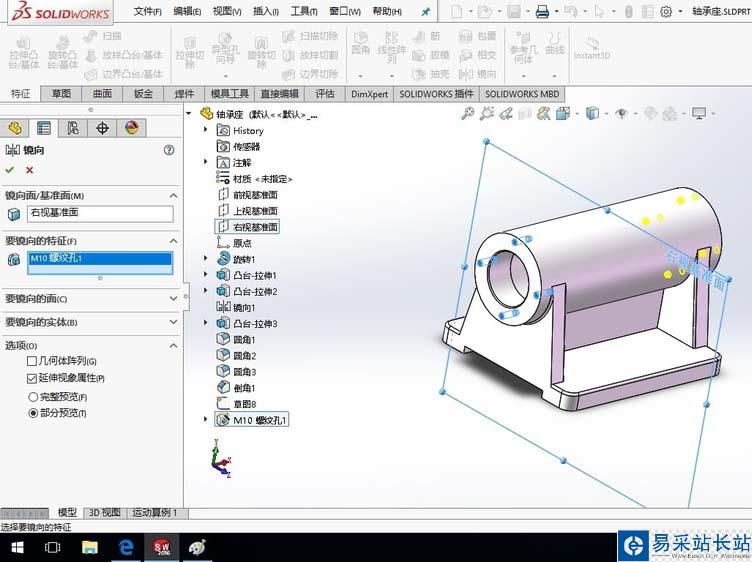

6、单击特征，“镜像”命令，镜像面选择“右视基准面”，镜像特征选择“M10螺纹孔1”，单击确定，完成镜像特征创建。至此，螺纹孔创建完成。

二、创建底座定位孔

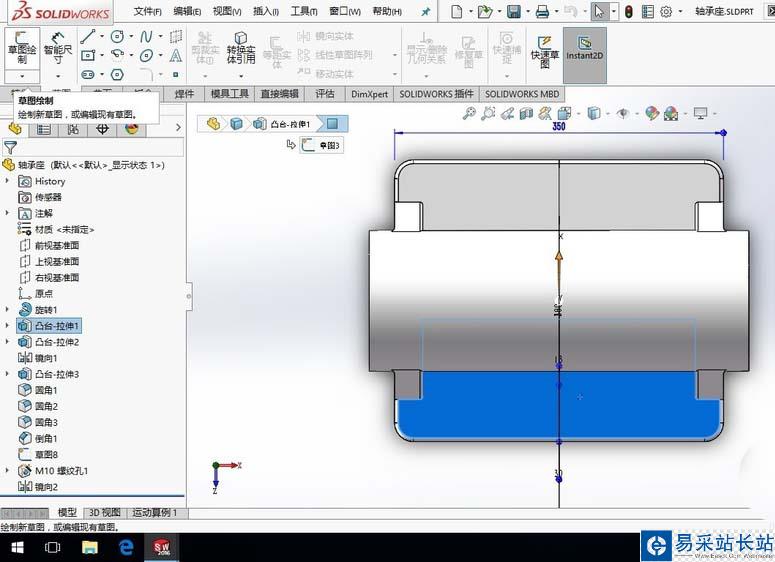

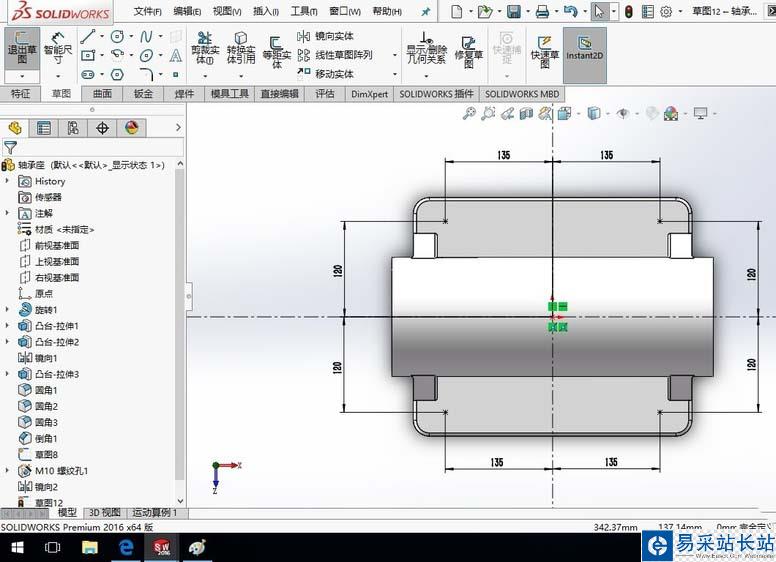

1、正视于如图所示的端面，绘制草图。绘制具有如图所示几何关系的草图。退出草图。

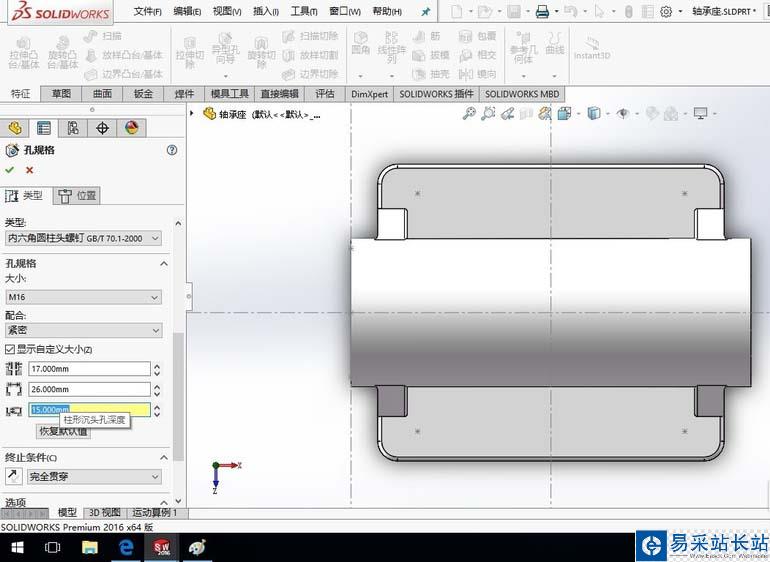

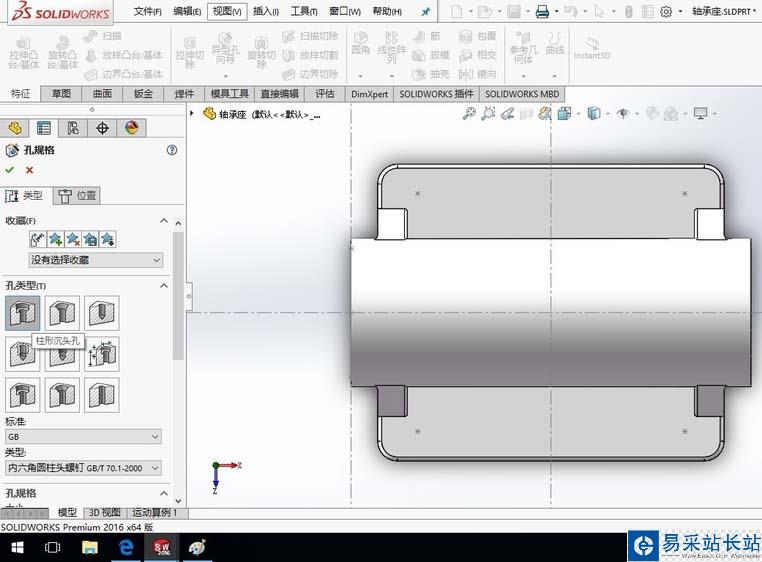

2、单击特征，“异形孔向导”命令，孔类型选择“柱形沉头孔”，标准为“GB”，类型为“内六角圆柱头螺钉 GB/T 70.1-2000 ”，大小为“M16”，配合为“紧密”，通孔直径和柱形沉头孔直径保持默认，柱形沉头孔深度设置为“15 mm"，终止条件为”完全贯穿“。

3、在异形孔向导中，切换到“孔位置”界面，点中草图所在端面，依次点选草图中的四个草图点，单击确定，完成柱形沉头孔创建。
