catia三维模型怎么生成工程制图?

catia中想要将三维模型生成工程制图，该怎么生成呢？下面我们就来看看详细的教程。

软件名称：CATIA V5-V6R2016 64位 中文特别版(附破解文件+安装教程)软件大小：4.18GB更新时间：2017-06-14

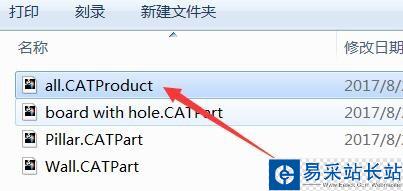

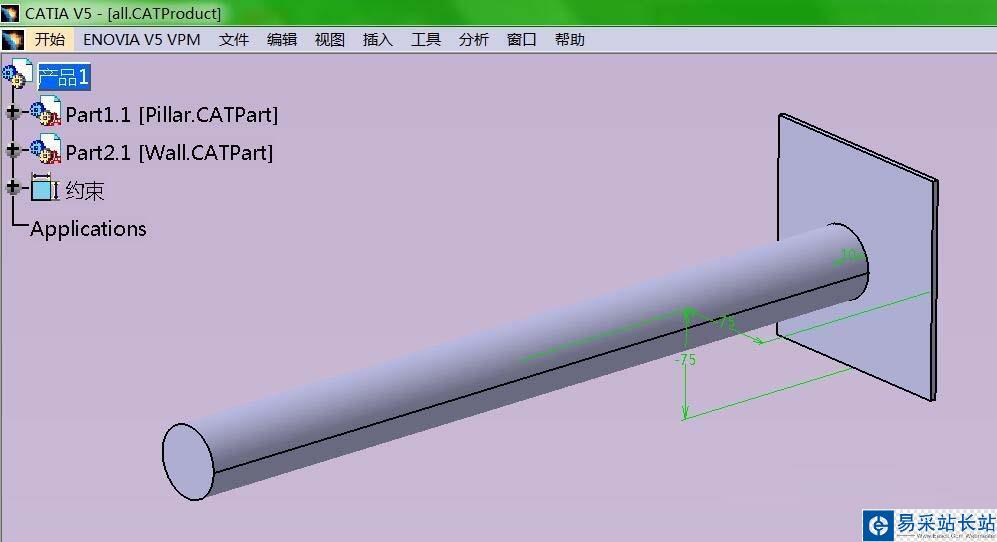

1、首先用该软件打开任意需要绘制工程制图的三维模型，这里打开一个装配体，如下图所示。

2、接着介绍根据该三维模型，生成工程制图。通过菜单路径：开始>机械设计>工程制图，进行新建图纸。

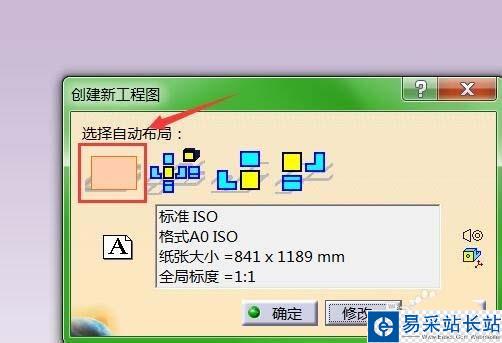

3、在软件右下角弹出“创建新工程图”界面，建议选择下图所示红框框中的模式，后面三种模式直接固定了，图纸上生成哪几种视图，可能结果不是自己想要的，还要删去，甚至更麻烦，所以建议创建一个空白图纸。

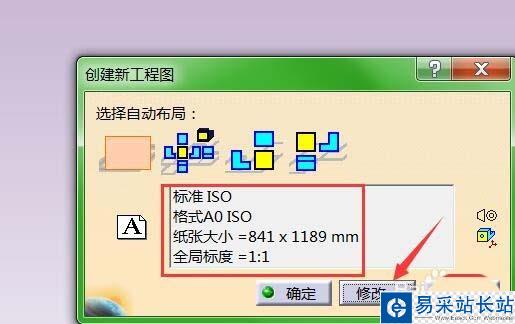

4、在“创建工程图界面”，红框所示为当前图幅大小，单击“修改”，可在弹窗中修改，即使这里不修改，后面还可以修改。

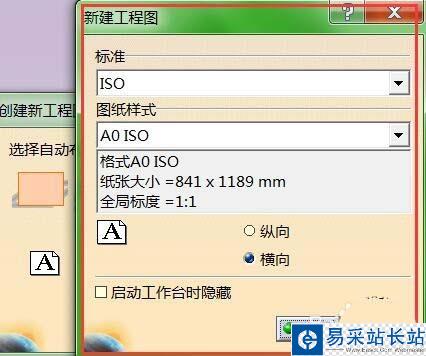

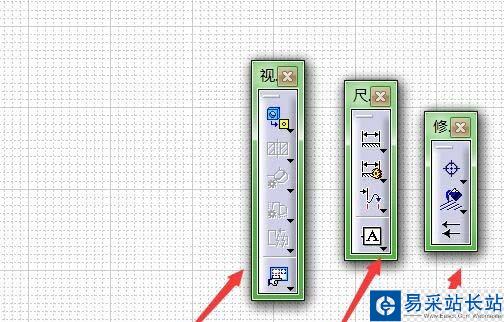

5、在“新建工程图”界面，单击“确定”，进入新建工程图界面。按使用频率，从左至右，主要用到三个工具条，依次有：生成视图、尺寸标注、公差带等标注的作用。

6、首先找到并单击“正视图”按钮，此时按钮呈黄色选中状态。

7、接下来进入重要一步，通过“窗口”菜单，将窗口切换到刚才的装配体模型。
