迅捷CAD编辑器如何设置cad图纸打印区域?

2024-07-16 17:21:45
字体:
来源:转载
供稿:网友

当我们打印CAD图纸的时候,只想打印CAD图中的一部分该怎么办呢?这时就需要设置一下CAD图纸的打印区域,那么,怎样设置CAD可打印区域呢?下面呢,小编就教大家用迅捷CAD编辑器来设置打印CAD图纸打印区域的方法,有需要的小伙伴可以参考下哦。

迅捷CAD编辑器,是一款功能强大的专门应用于图纸DWG格式文件的编辑软件,主要为DWG、DXF等文件格式图纸提供浏览、编辑功能。使用迅捷CAD编辑器不但支持多种图纸格式的浏览,还全面支持图纸编辑功能,功能完全超越同类图纸编辑工具。

软件名称:迅捷CAD编辑器专业版 v6.2.0.2 官方安装版软件大小:1.01MB更新时间:2019-05-05

迅捷CAD编辑器如何设置cad图纸打印区域?

第一步、运行迅捷CAD编辑器,然后在软件界面左上角点击“文件”-“打开”,在弹出的对话框中的按照路径找到并打开需要打印的CAD文件。

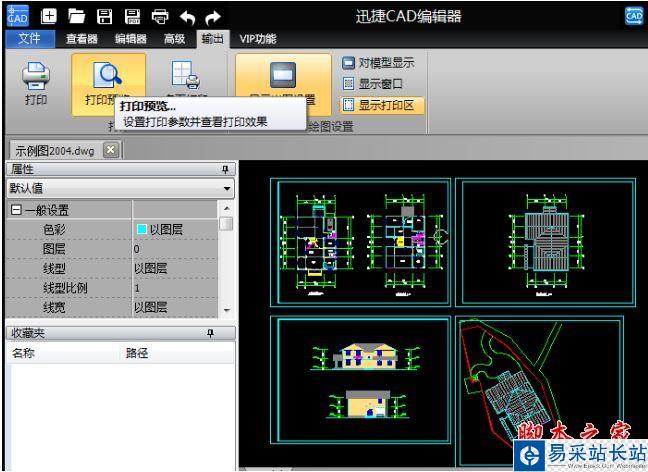

第二步、使用迅捷CAD编辑器打开CAD文件后,请在软件顶部选择“输出”选项卡,切换到输出菜单后,请点击“打印预览”。

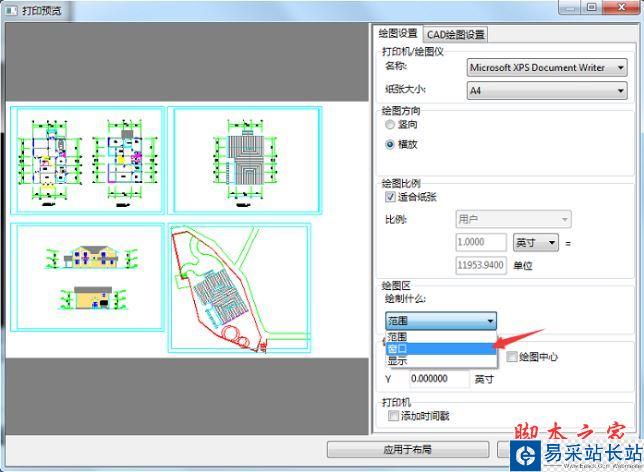

第三步、在打开的“打印预览”窗口的“绘图设置”菜单中,我们可以即可对打印的CAD图进行设置,这里想要打印CAD图中的一部分,可以在绘图区的范围中选择“窗口”。

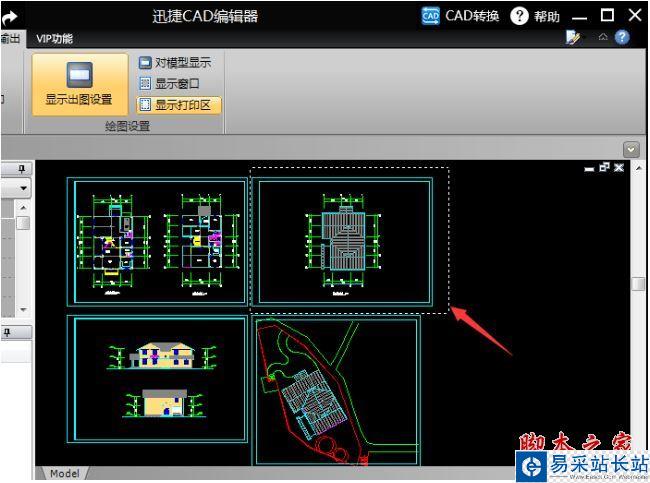

第四步、接着在绘图区域框选需要图纸需要打印的区域。

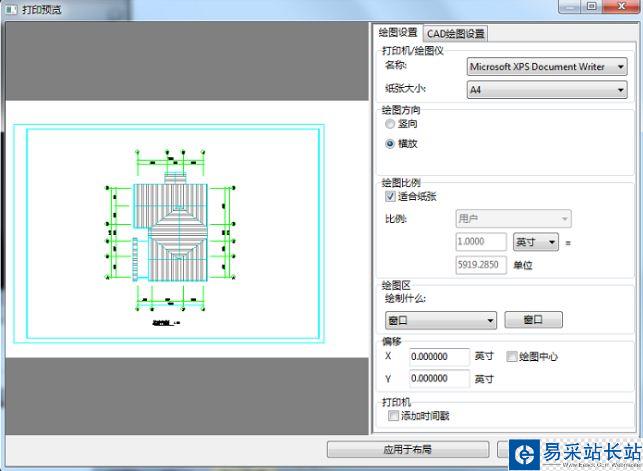

第五步、选择打印区域后,会自动弹出打印预览,打印预览中就会显示所选择的图纸内容。最后根据要求对设置其他打印效果进行打印即可。

教程结束,以上就是迅捷CAD编辑器如何设置cad图纸打印区域的方法步骤,是不是很简单?如果你经常需要进行cad图纸打印,那就赶快下载迅捷CAD编辑器试试吧!
