ug型腔铣怎么优化刀路? ug优化刀路的方法

2024-07-16 17:21:42

字体：大中小

来源：转载

供稿：网友

ug中怎么优化刀路使加工更方便高效？今天我们就以型腔铣为例，讲解ug优化加工刀路的方法。

软件名称：UG NX8.5正式版 64位免费特别版(破解文件和许可证+安装教程)软件大小：2.4GB更新时间：2019-01-21

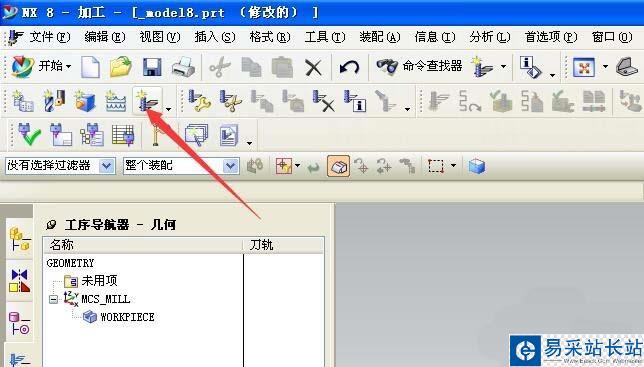

1、首先打开UG软件，进入加工环境，通过“文件—打开”，打开创建的模型文件。

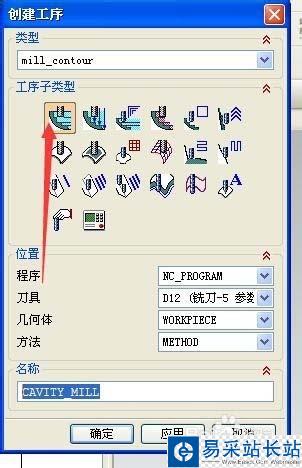

2、点击“创建工序”，工具子类型选择“型腔铣”，点击确定进入型腔铣对话框。

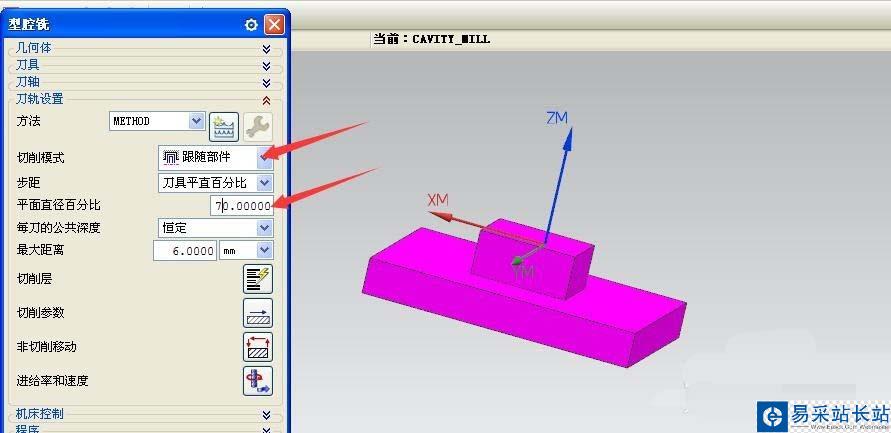

3、在刀轨设置项中，切削模式选择跟随部件，平面直径百分比设为70。

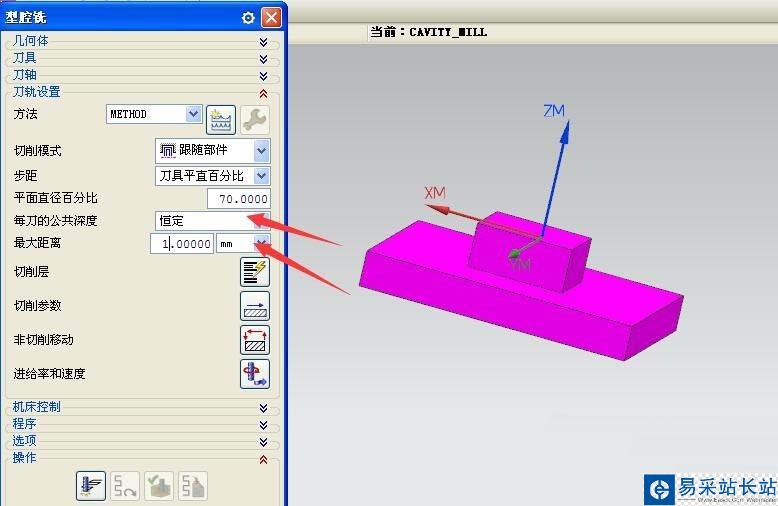

4、每刀公共深度恒定，最大距离设置就是每次下刀的深度，要合理设置，这里为1mm。

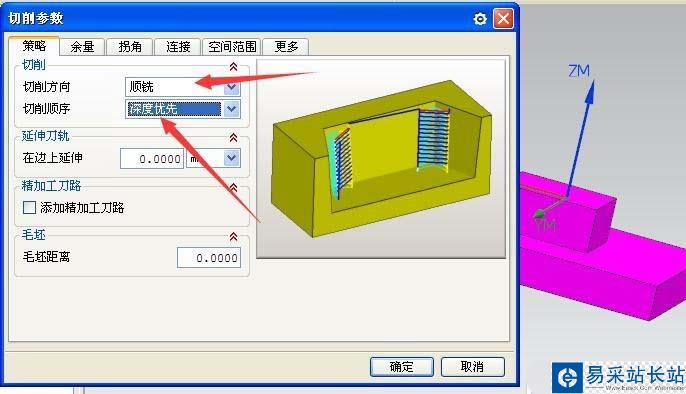

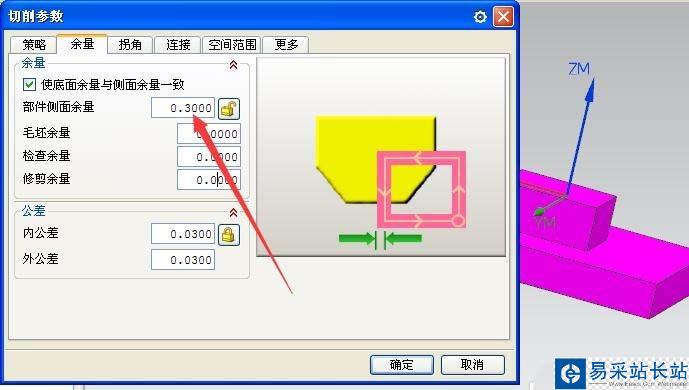

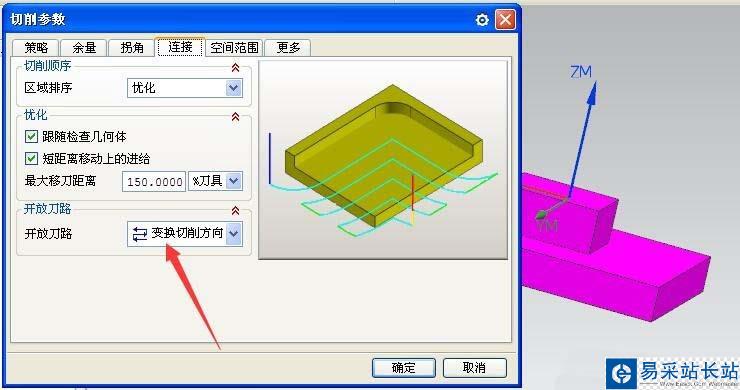

5、打开“切削参数”对话框，在策略选项，设置顺铣和深度优先。在余量选项卡，设置余量0.3mm,在连接选项卡，设置开放刀路为变换切削方向。

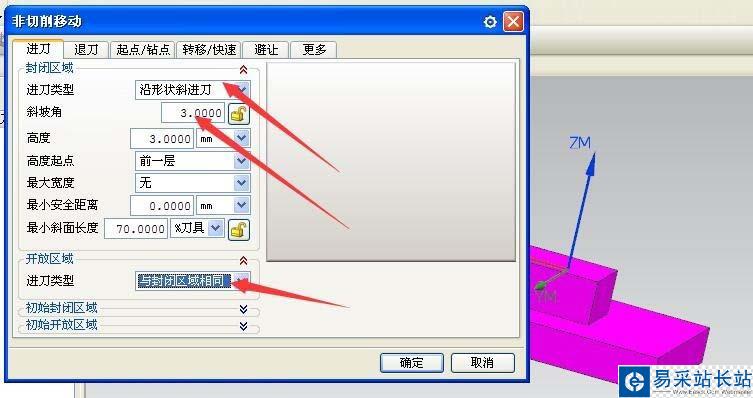

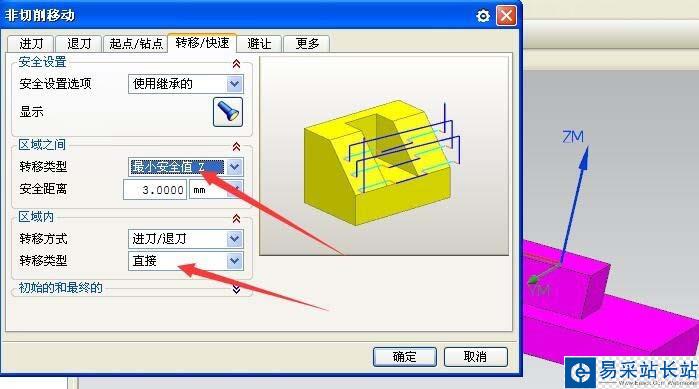

6、在“非切削移动”对话框中，进刀选项，封闭区域进刀类型为沿形状斜进刀，斜坡角三度，开放区域进刀类型设置与封闭区域相同。在转移和快速选项，区域之间，设置转移类型为最小安全值3mm,区域内转移类型为直接。

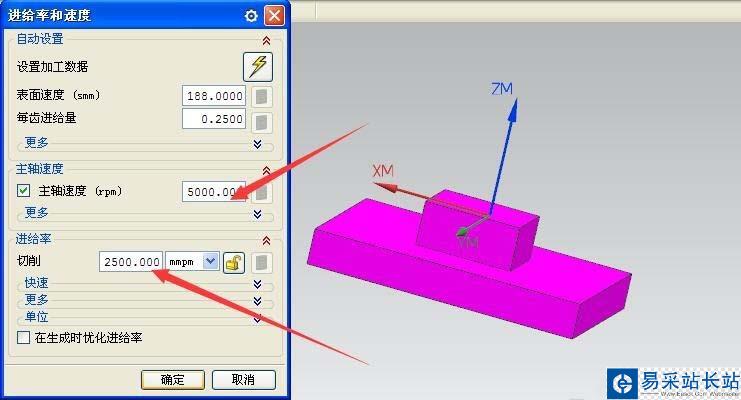

7、在“速度和进给率”选项，要设置合适的转速和进给率，我们此处用的是12mm刀具，所以设置速度5000，进给2500比较合适。

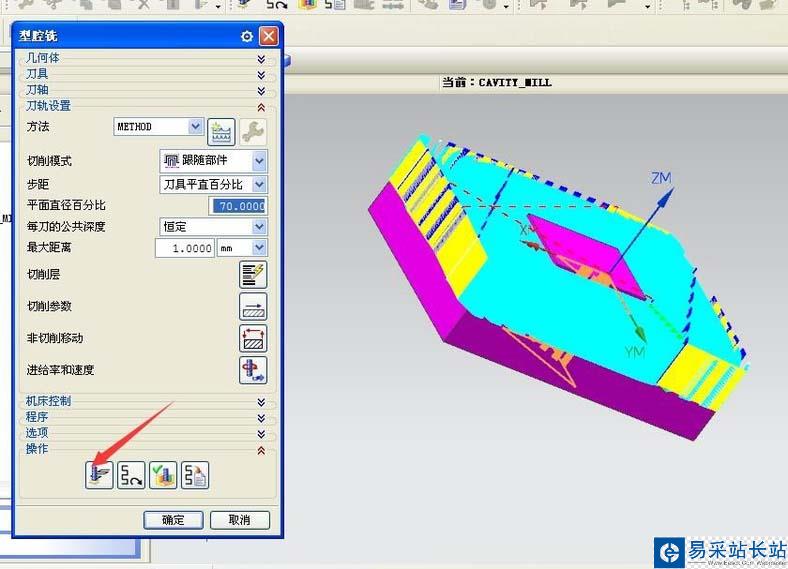

8、设置完成，我们通过点击生成按钮，会生成右图所示的刀路，刀路很合理，没有多余的跳刀，提高加工效率。

以上就是ug型腔铣优化刀路的教程，希望大家喜欢，请继续关注错新站长站。
