Catia怎么画电阻丝模型?

今天我们就来看看看catia使用各种命令绘制电阻丝的方法，很简单的实例教程，请看下文详细的教程。

软件名称：CATIA V5-V6R2016 64位 中文特别版(附破解文件+安装教程)软件大小：4.18GB更新时间：2017-06-14

1、创建新的零件。

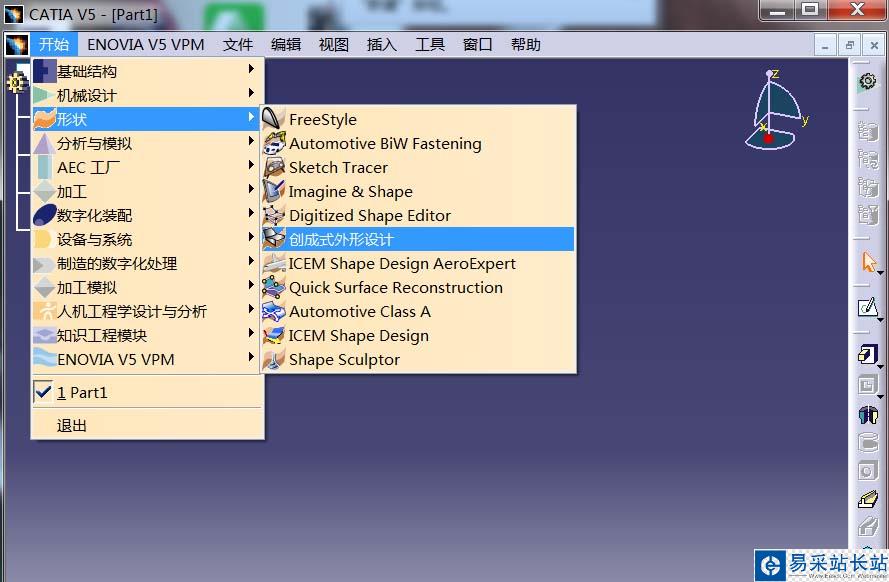

2、点击“开始”——“形状”——进入“创成式外形设计”

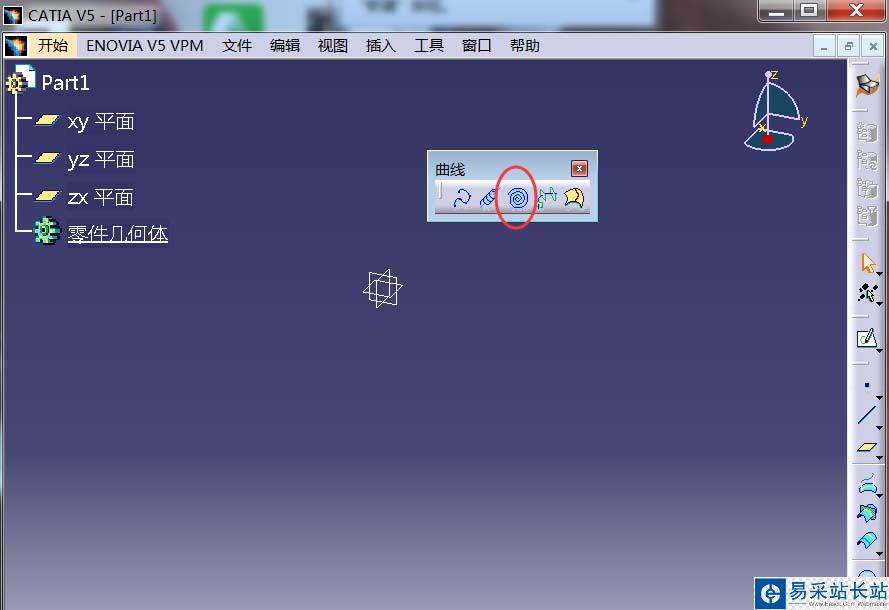

3、点击螺线命令

4、在中心点处，右击创建坐标为0、0、0的坐标点

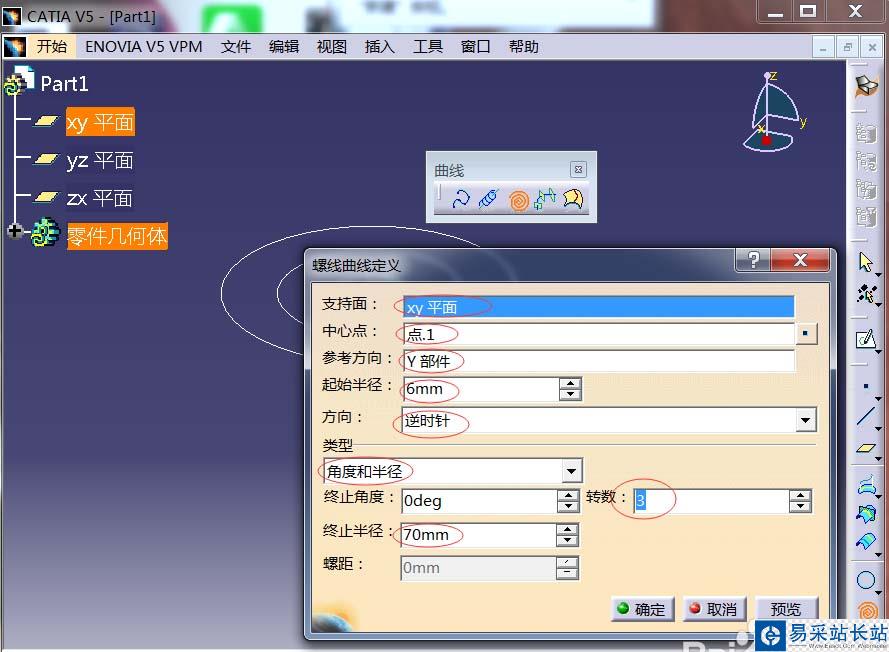

5、进行参数设计，按图填出要设计的参数。

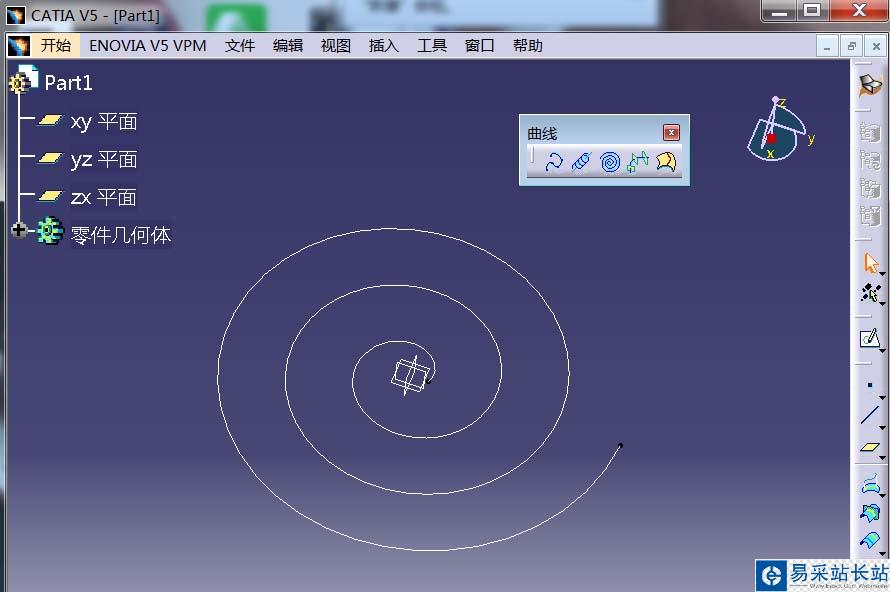

6、设计出螺线草图。

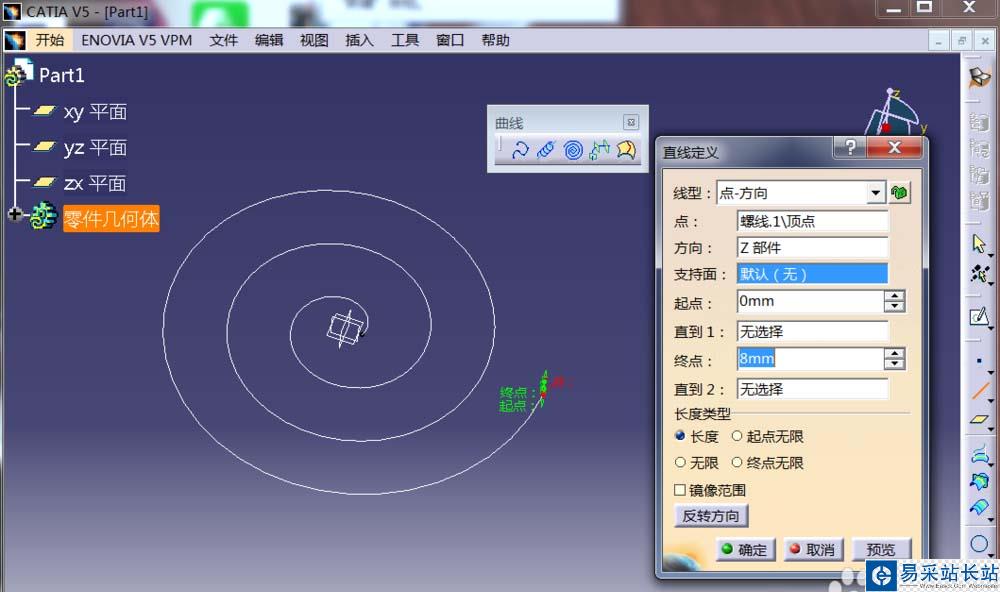

7、在螺线的顶点，定义直线

8、以定义的直线为轮廓，螺线为引导曲线进行扫掠。

上一页12 下一页 阅读全文
