CAD制编辑器怎么测量多段连续线段的长度?

虽然CAD的功能比较的多，但也还是会有一些我们想用但是没有的功能。如果要测量线段长度的时候怎么办，小编相信很多的朋友都是将多段线段先测量好，之后再一个一个加上去，这样是比较麻烦的。下面小编教大家一种测多段连续线段的实用方法。

软件名称：迅捷CAD编辑器专业版 v6.2.0.2 官方安装版软件大小：1.01MB更新时间：2019-05-05

1、首先需要运行最新版本的CAD制图软件，打开软件界面之后，点击“文件”选项，并点击“打开”选项打开需要进行测量的CAD文件。

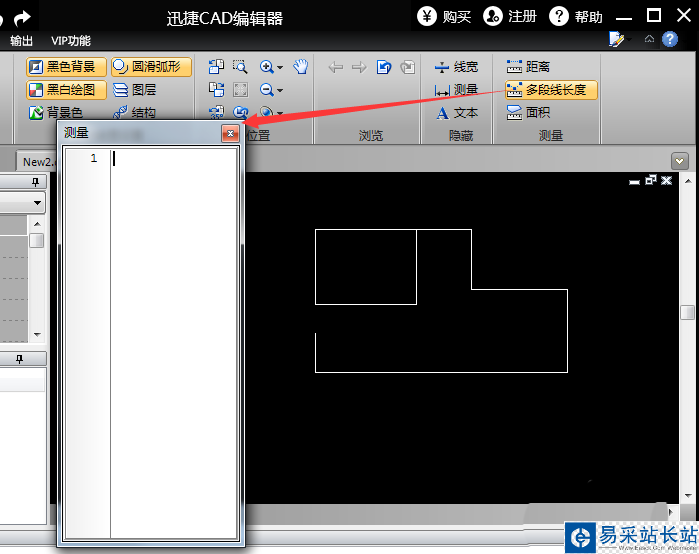

2、打开图纸后，在绘图区找到要测量的图形对象，然后在“查看器”选项菜单中的测量工具中选择“多段线长度”，打开测量面板。

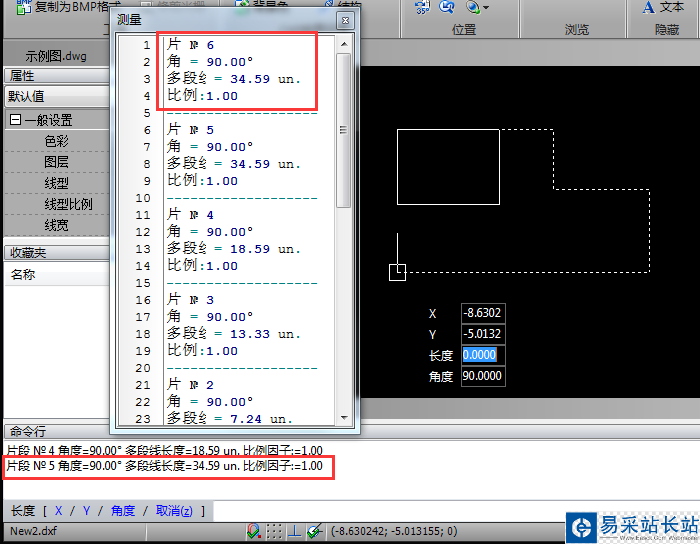

3、依次点击需要测量的多段线的每个端点，在测量面板中就会实时显示出每个线段的长度以及测量的多段线总长度，在软件界面下方的命令行中也会显示测量的多段线总长度。
