SolidWorks三维图怎么转换成二维图输出?

在SolidWorks 中可以将绘制好的三维模型通过投影变换的方式转换为二维的工程图，此二维工程图与原来的三维模式的尺寸数据是相关联的，下面简单介绍一下如何创建工程图。

软件名称：SolidWorks 2017 SP3.0 64位 Premium 多语中文特别版(附破解文件)软件大小：12.2GB更新时间：2017-05-02

1、打开SolidWorks软件，单击菜单中“文件”—>“新建”，弹出对话框如下图，选择“工程图”，然后单击确定

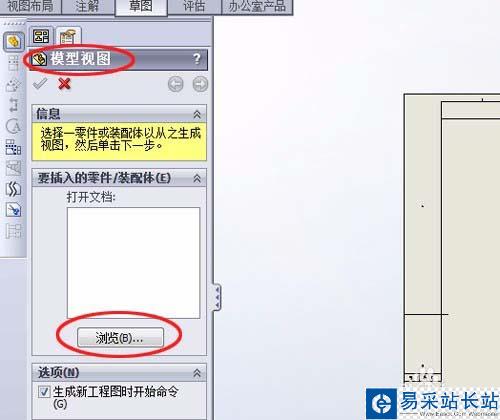

2、在左边的“模型视图”属性管理框中单击“浏览”按钮，选择以画好的三维模型，这里以螺栓为例

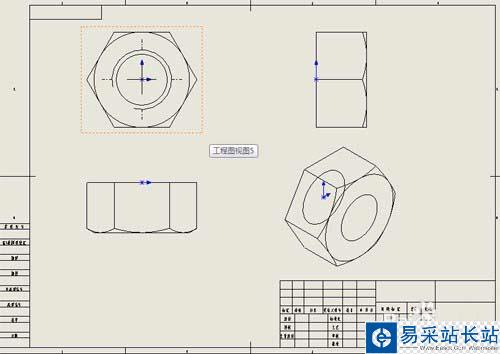

3、将螺栓三维模型按主视图、俯视图、左视图和三维示意图的顺序依次放置在图纸中，如下图

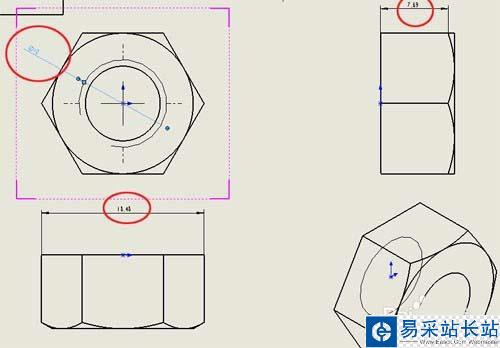

4、在工具栏中选择“智能尺寸”按钮，依次在三视图中标注螺栓尺寸，如下图

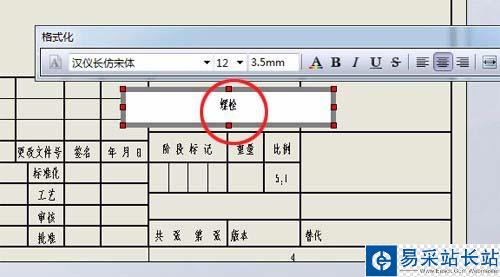

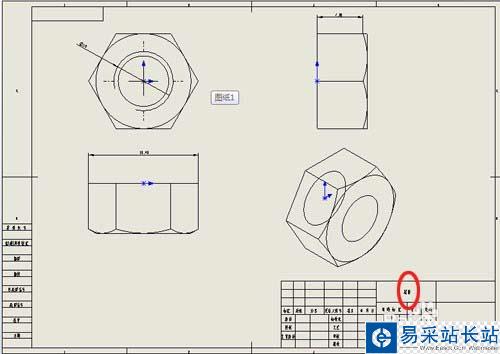

5、然后在右下角标题栏中添加元件名称（如螺栓）等元件信息，如下图

6、至此，我们就将一个三维模型转换成二维图纸形式，方便元件的加工和安装。
