solidworks怎么画丝杠模型?

小编今天在着跟大家分享一下如何在solidworks中绘制丝杠。

软件名称：SolidWorks 2017 SP3.0 64位 Premium 多语中文特别版(附破解文件)软件大小：12.2GB更新时间：2017-05-02

1、首先，建立一个solidworks的草图绘制界面

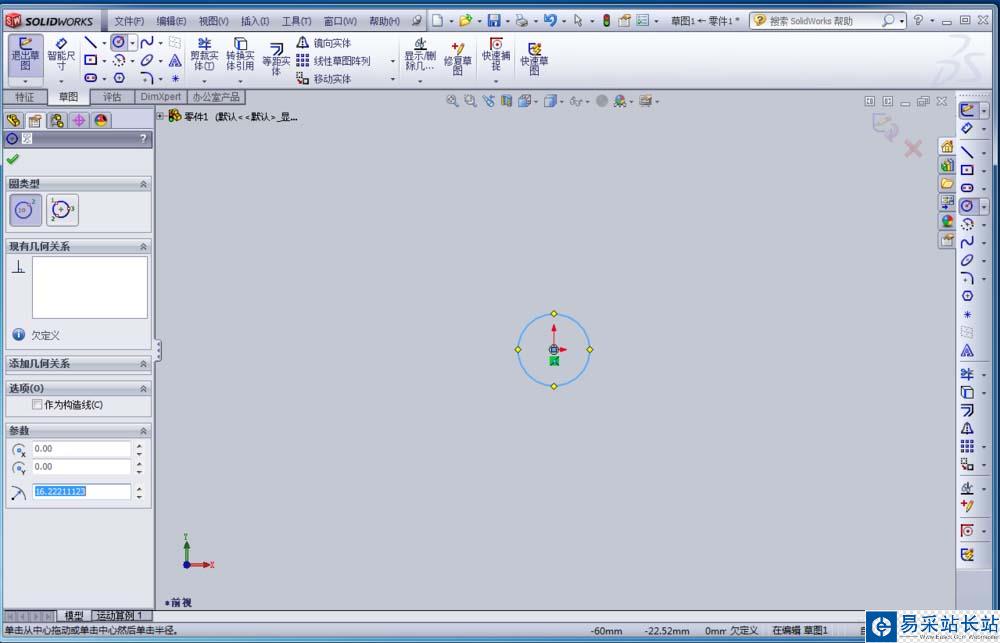

2、然后绘制一个草图圆

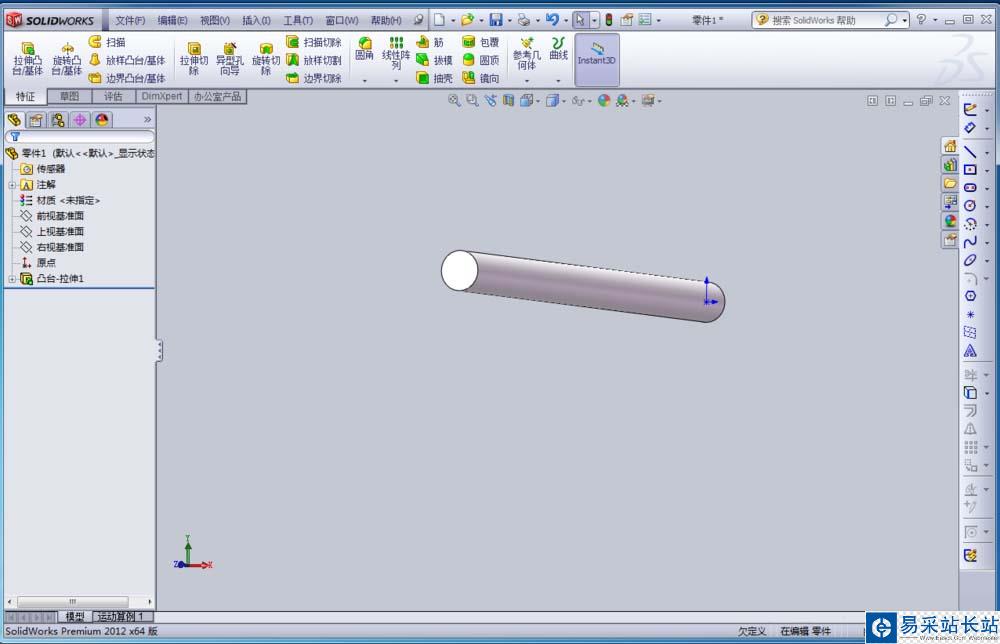

3、拉成圆柱

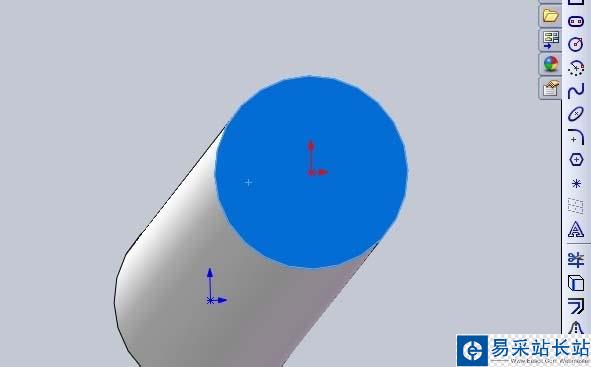

4、选择圆柱的一个面绘制草图

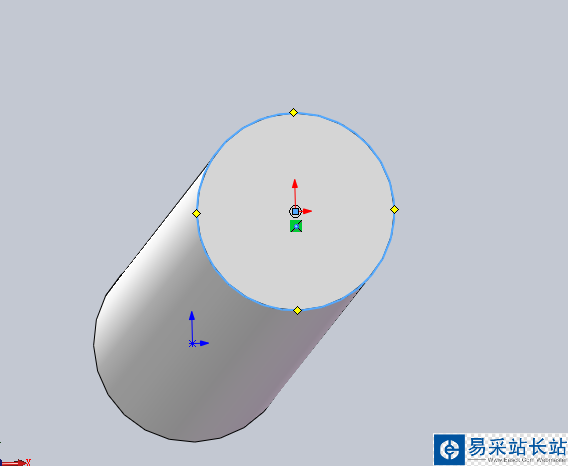

5、绘制出一个与圆柱等大小的圆

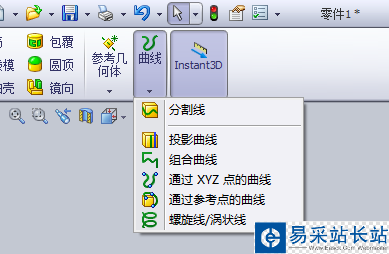

6、选择特征中的曲线、螺旋线

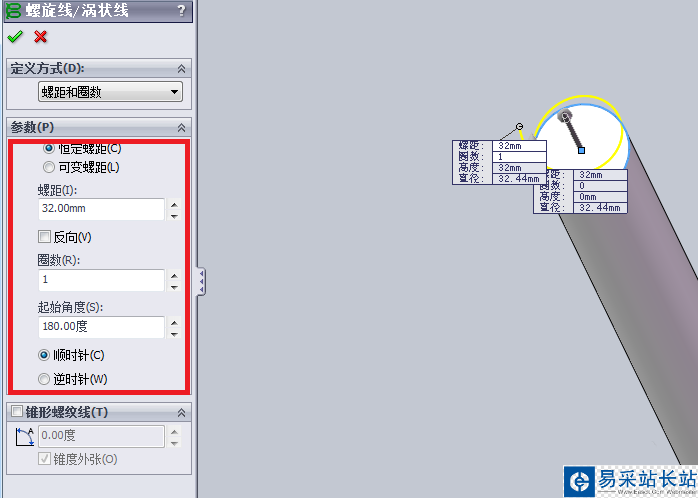

7、调整左边的螺距，圈数等参数

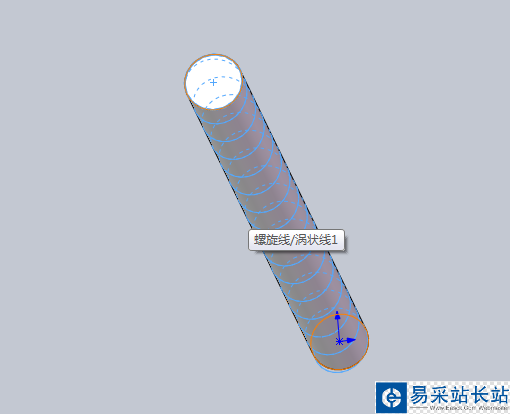

8、螺旋线的绘制结果如图

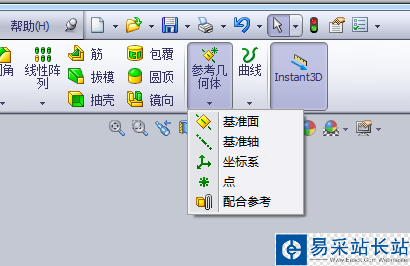

9、选择特征中的参考几何体的参考面

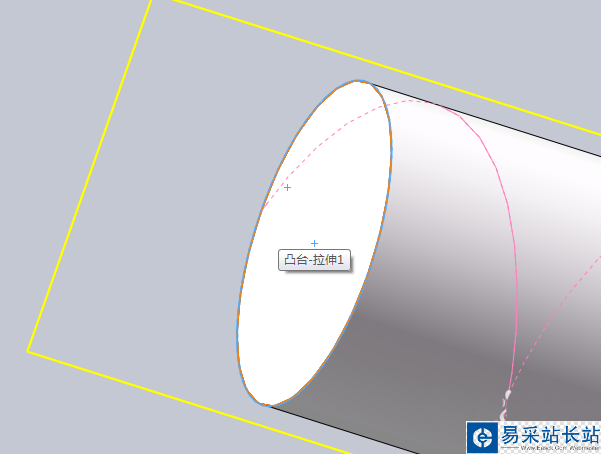

10、选择螺旋线作为第一参考基准
