cad编辑器提示未找到有效边界区域怎么解决?

如何对DXF图纸中未封闭区域进行填充图案操作呢？接下来就与大家分享一下利用CAD编辑器对图像中未封闭区域进行填充的方法。

软件名称：迅捷CAD编辑器专业版 v6.2.0.2 官方安装版软件大小：1.01MB更新时间：2019-05-05

1、对于DXF图纸中开放区域的填充方法，其基本思路是通过绘制辅助封闭区域实现填充图案操作。对此先先选择绘图工具。如图所示：

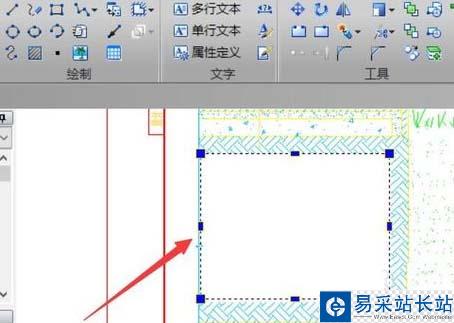

2、接下来就可以利用绘图工具对开放区域进行“封闭化”处理，即绘制由于填充图案的与目标对象相重叠的封闭区域。

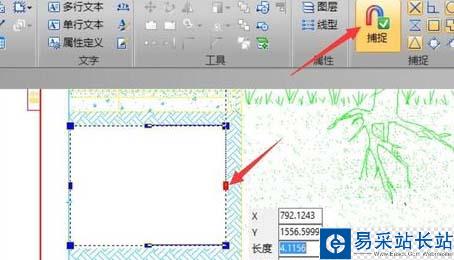

3、为了实现对特定区域的最佳填充效果，我们可能需要借助“捕捉”工具对所绘制折图形进行精确调整。如图所示：

4、待完成封闭区域的微调操作后，我们就可以在选中封闭区域的同时，在“编辑器”选项卡-“绘制”列表中点击“图案”按钮。

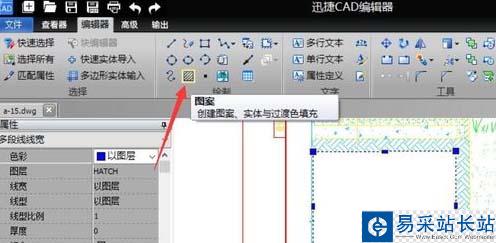

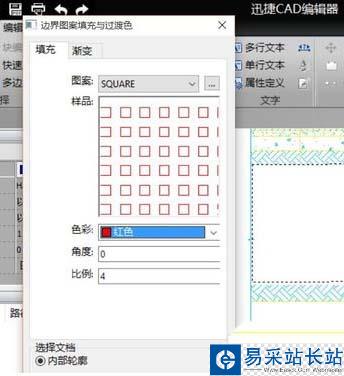

5、此时将弹出如图所示的“填充图案”窗口，切换到“图案”选项卡，点击“类型”下拉列表以选择相应的填充图案。

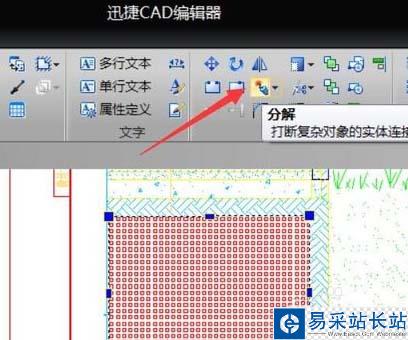

6、最后就完成了区域图案的填充操作，之后我们还需要选中之前的辅助区域线条，并进行删除操作，之后才完成了整个开放区域的填充操作。
