CAD快速看图怎么设置测量比例?

用CAD快速看图进行测量的时候，有时会发现测量结果和标注对不上；或者在测量大样图时，也会有以上问题，这时候就需要进行测量比例设置。请看攻略：

软件名称：cad快速看图 v5.10.2.64 最新中文安装版软件大小：22.4MB更新时间：2019-09-27

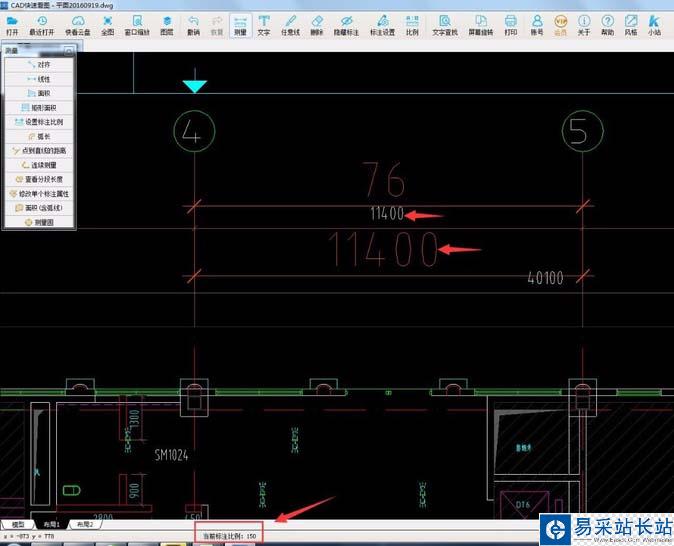

1、在布局中测量或大样图测量中，会遇到测量结果和标注不一致，如图。此时点击工具栏的“调整比例”按钮，进行测量比例调整。

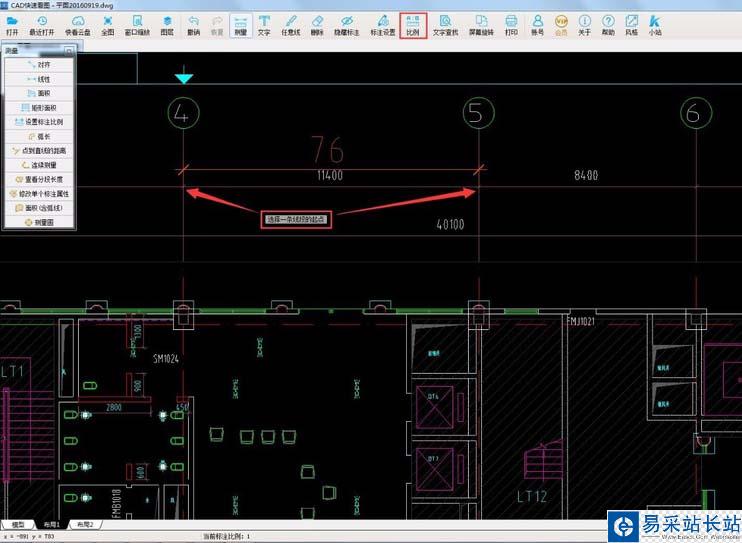

2、按照鼠标旁边的提示，选择一条已知长度的线段端点。

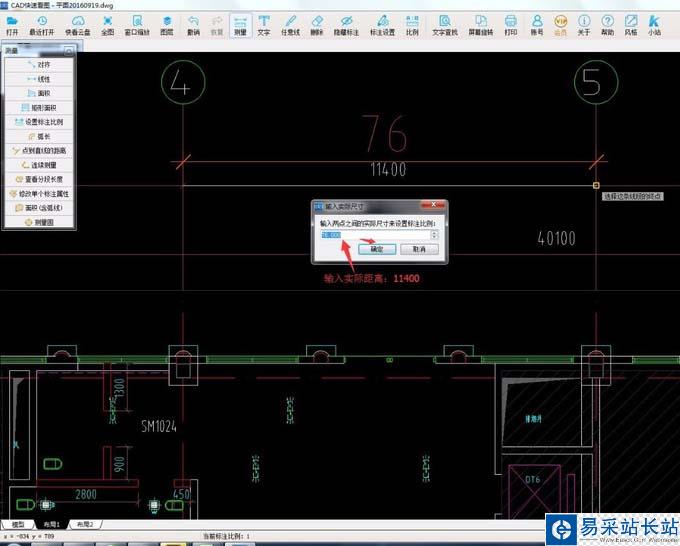

3、弹出对话框，填入实际距离（图纸上标注的），点击确定。

4、此时，重新测量刚才的线段，发现测量结果和标注一致。观察软件下方的当前比例，可以发现比例已经改变。
