CAXA中切线和等分线怎么绘制?

在用CAXA画图时，有时候需要画切线，有时候需要把一个角度进行2,3,4甚至更多等分等，那么该如何根据要求来画呢？下面我来给大家讲述一种简单的方法。

软件名称：caxa2015电子图板 简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

一、切线的画法

1、首先找到CAXA软件，双击运行，此处先随意画个圆，画条直线用此来举例。

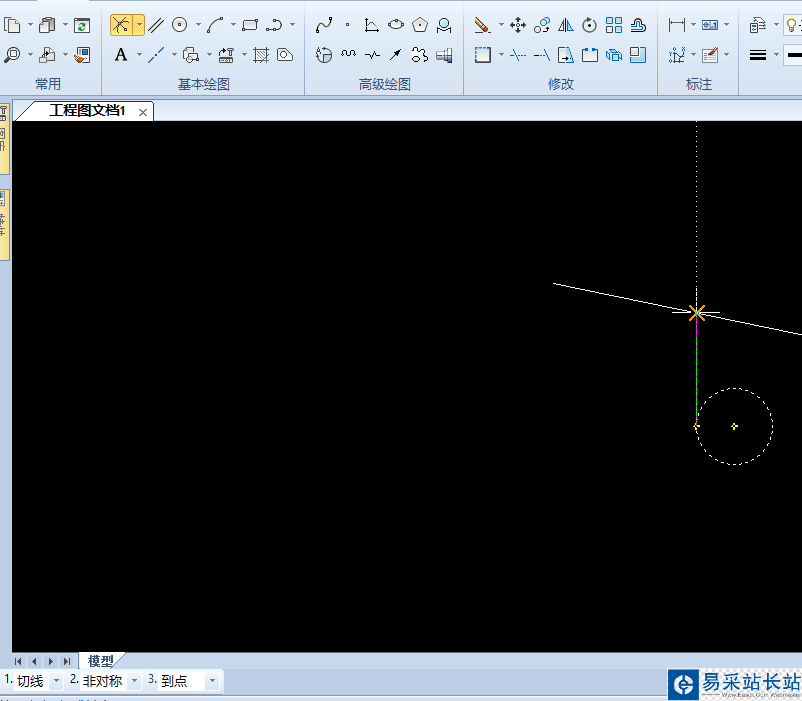

2、在基本绘图里找到直线指令，然后左端有个小三角形，点击会出现一个下拉框，在其中选择切线（法线）指令，点击曲线（圆），然后点击所要求的切点，然后输入切线长度，没有要求你就画长点，到时修剪即可。

3、同样的方法找到法线指令，操作方法与切线一样，先点击曲线，然后拾取点，最后输入长度即可。

二、等分线的画法

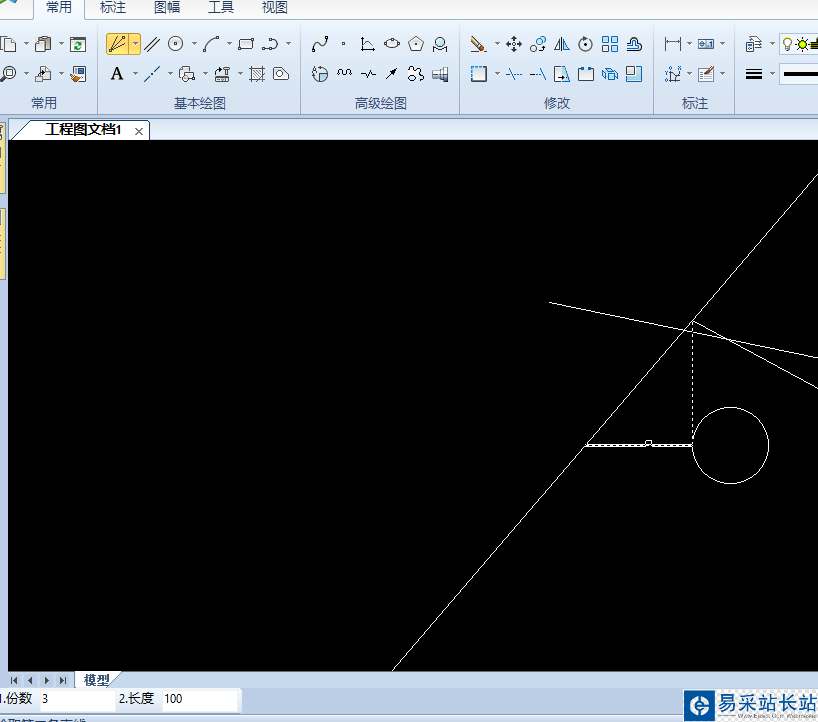

1、先用相同的办法找到其指令，比如将一个角度划分为3等分，依次点击此角度的两端线，在左下角的分数写上3，然后确定。

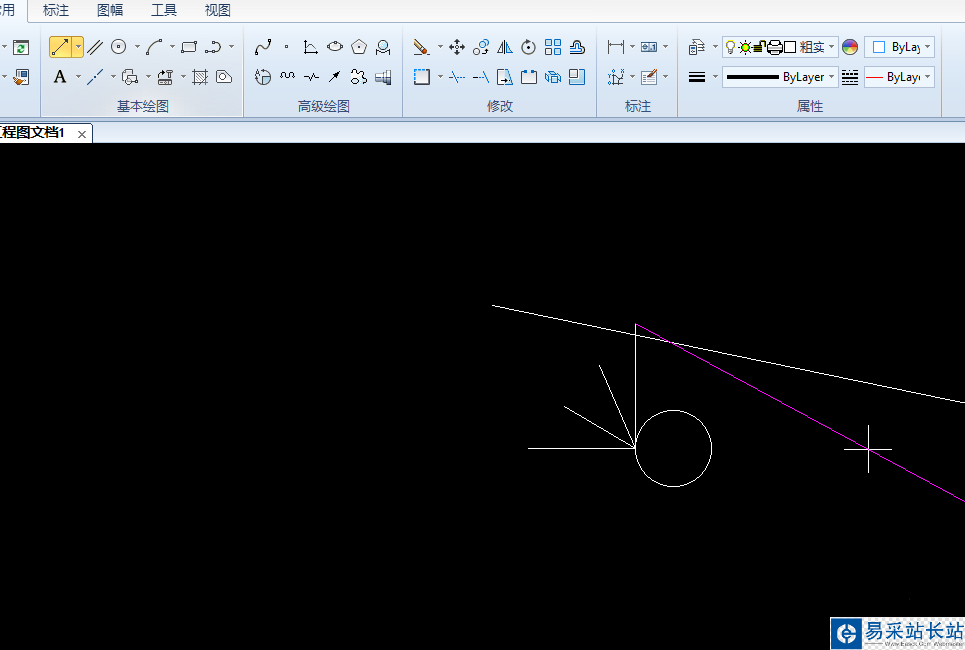

2、然后你就会发现该角被三等分了，同样你可以依次类推，2,4,5,6甚至更多等分都是可行的。

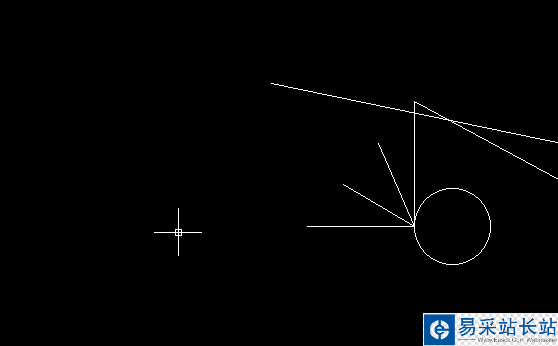

3、再说一下射线，很简单，找到此指令，点击一个点，然后鼠标所指的敌方就是其方向，然后就可以做出需要的射线。
