solidworks2014怎么制作零件模型?

该经验为大家分享一篇solidworks2014实例教程，其他版本的solidworks都能使用该教程。

软件名称：solidworks2014中文版 三维参数化设计软件(附安装教程) 32&64位软件大小：7.05GB更新时间：2016-12-12

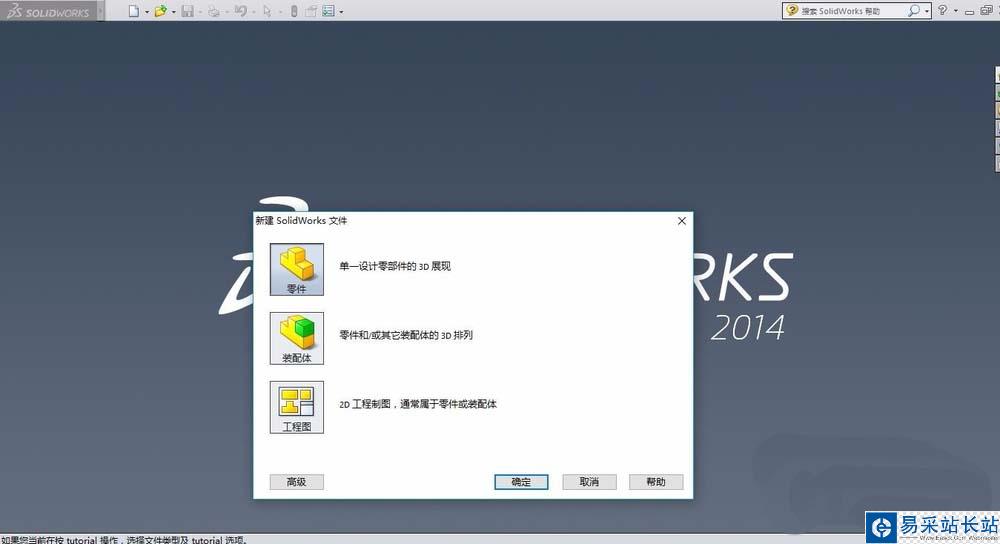

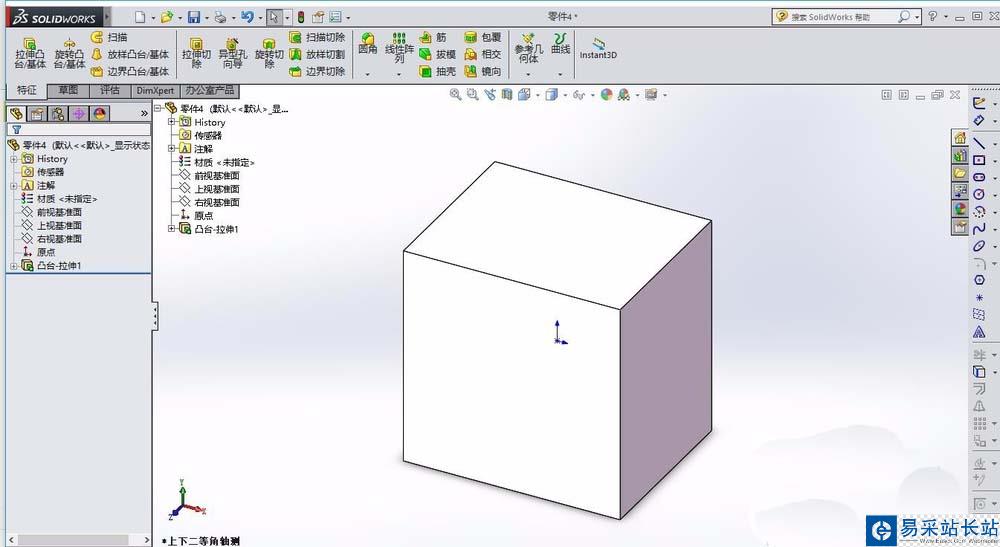

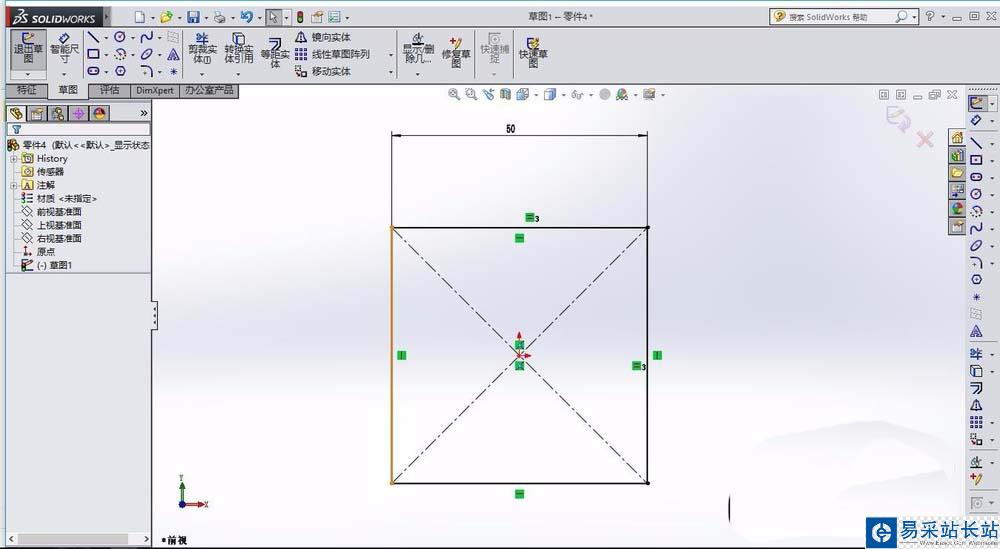

1、打开solidworks2014软件，新建一个零件模型文件，点击拉伸命令，选择前视图，绘制草图，利用中心矩形以及相等约束矩形，然后拉伸矩形，为两侧对称。如图。

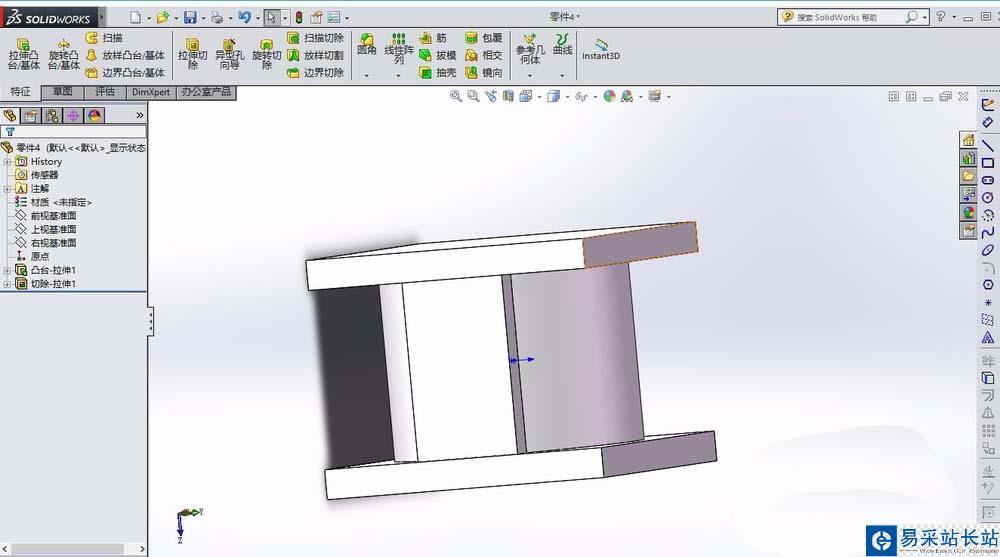

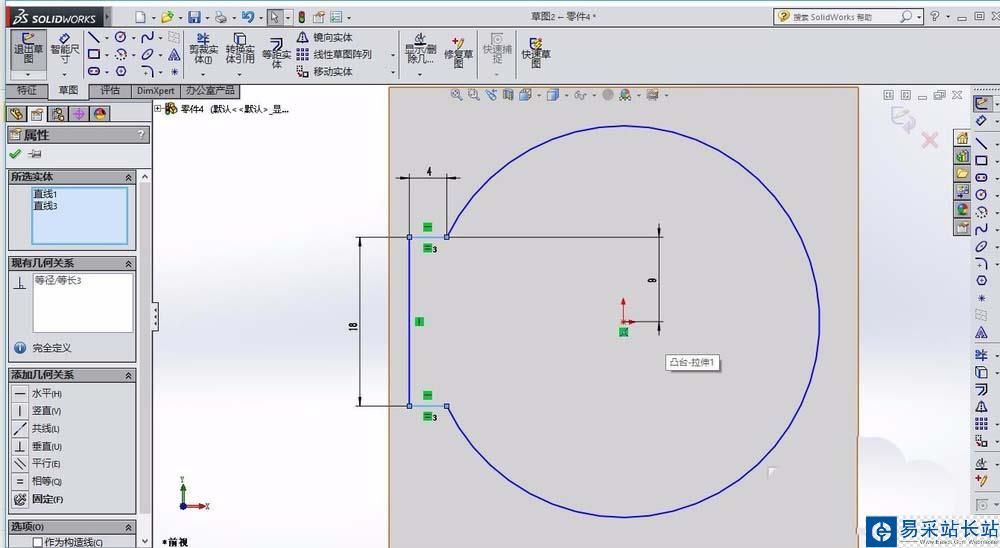

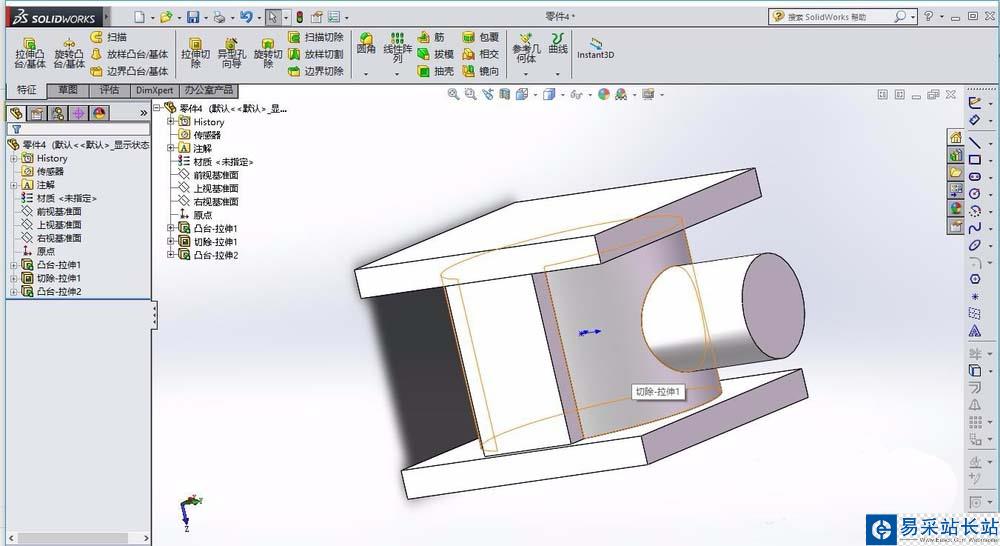

2、在前视图基准面，绘制图形，绘制完毕后，拉伸切除，两侧对称，如下图所示。在上视图绘制一个圆形，拉伸凸台。

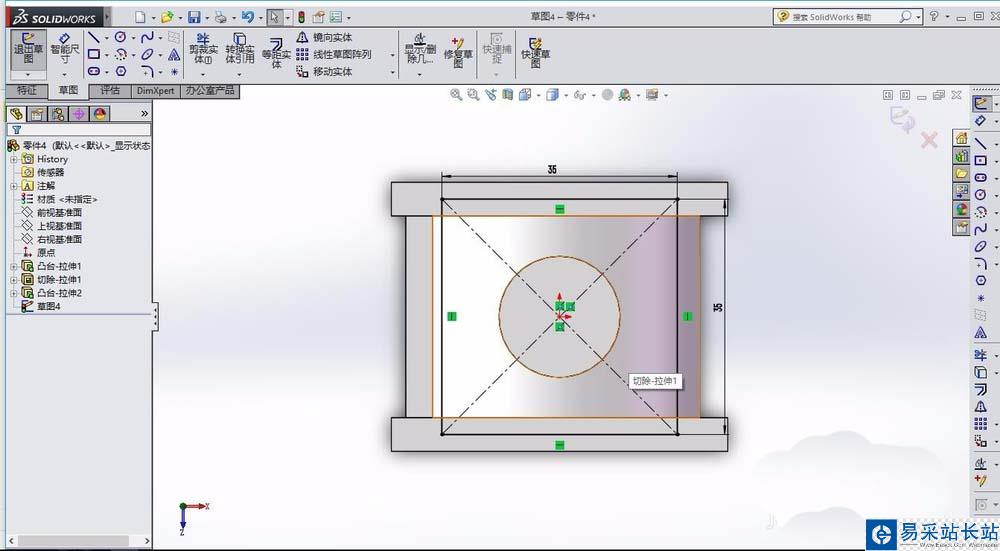

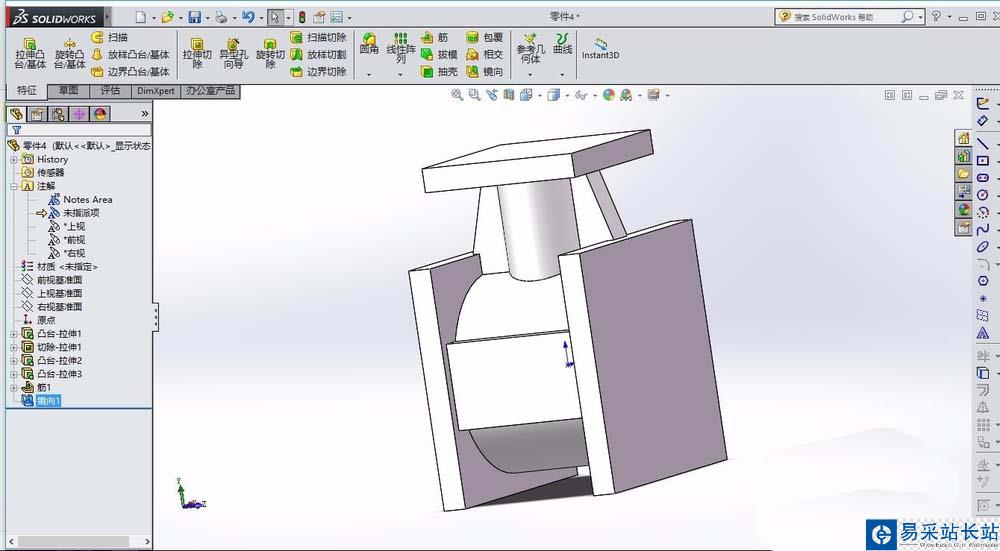

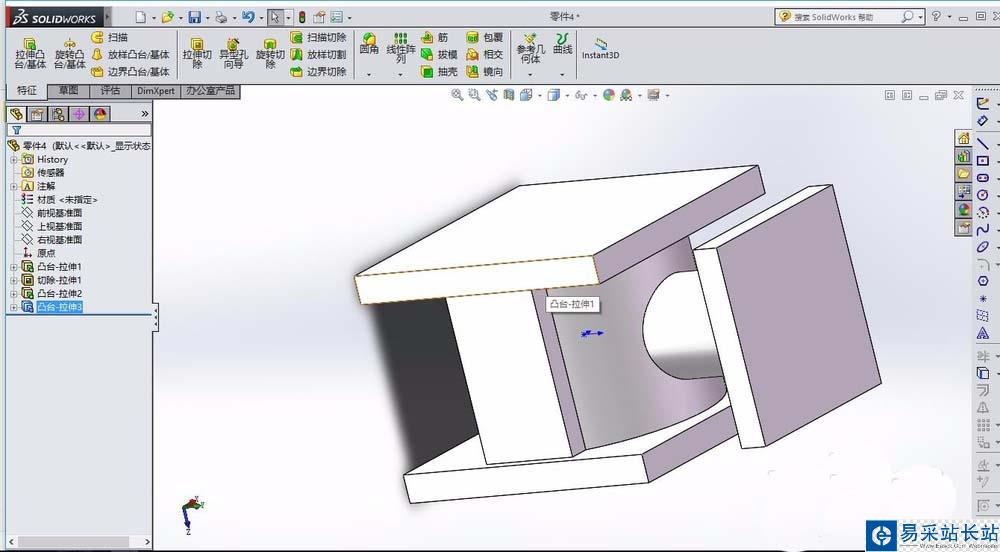

3、在上述拉伸出来的圆柱的上表面，绘制矩形，利用中心矩形的工具，绘制图形，然后拉伸矩形，如图。

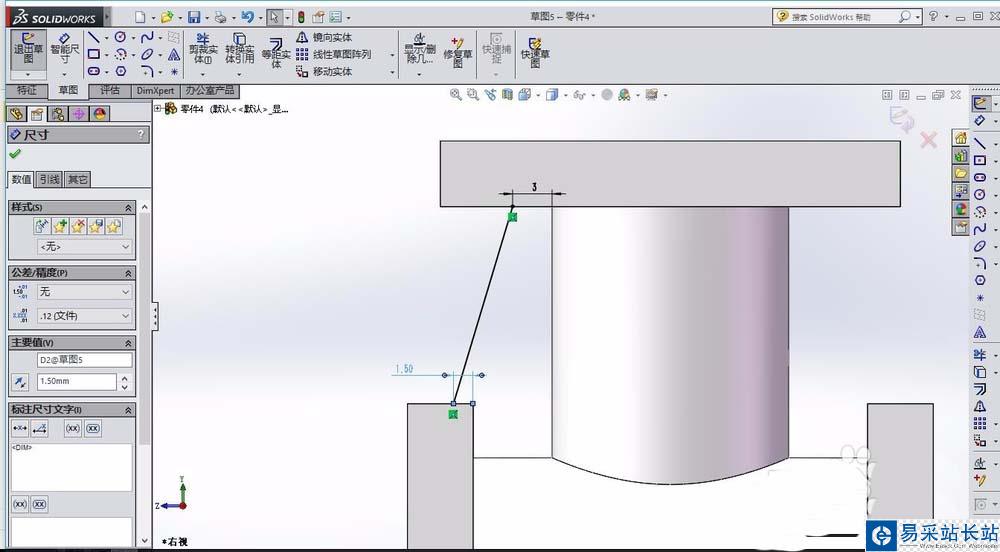

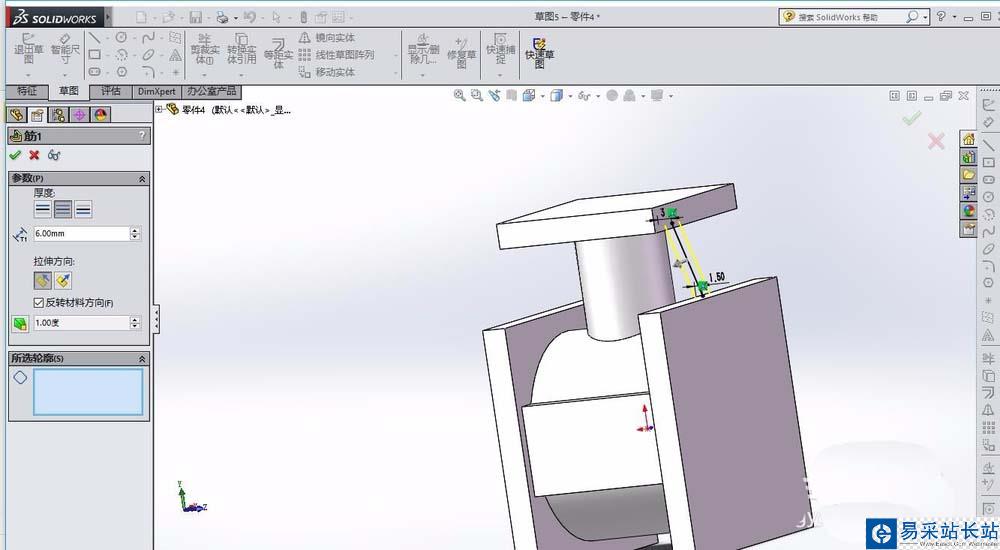

4、在右视图基准面绘制草图，绘制一条直线，设置相关的距离参数，完成后选择特征筋，然后进行镜像，镜像该筋。

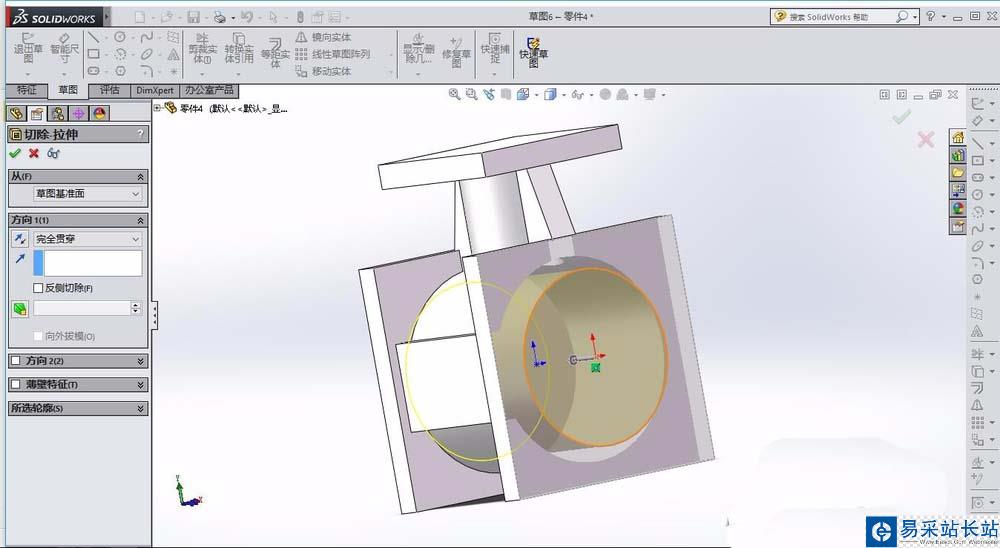

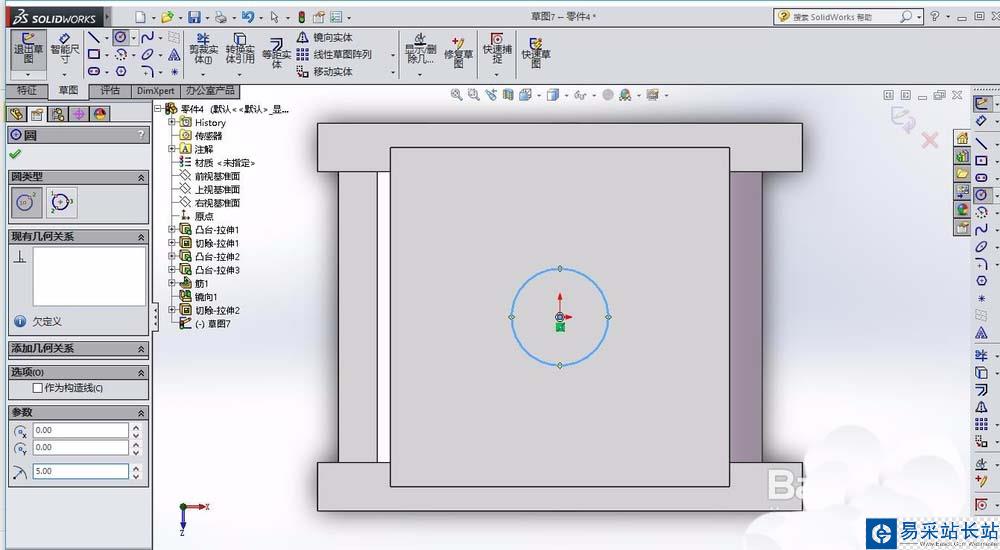

5、在特征拉伸1的上表面，绘制圆形，拉伸类型为切除，选择完全贯穿。在特征拉伸3的上表面，绘制圆形，同样为拉伸切除。

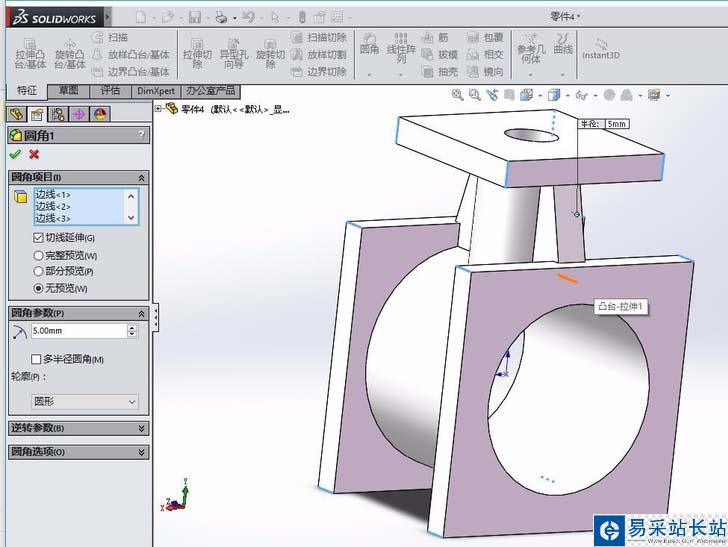

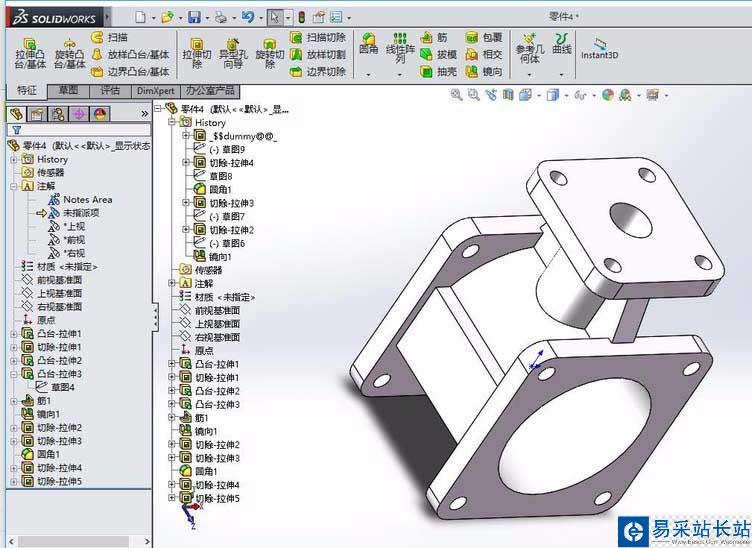

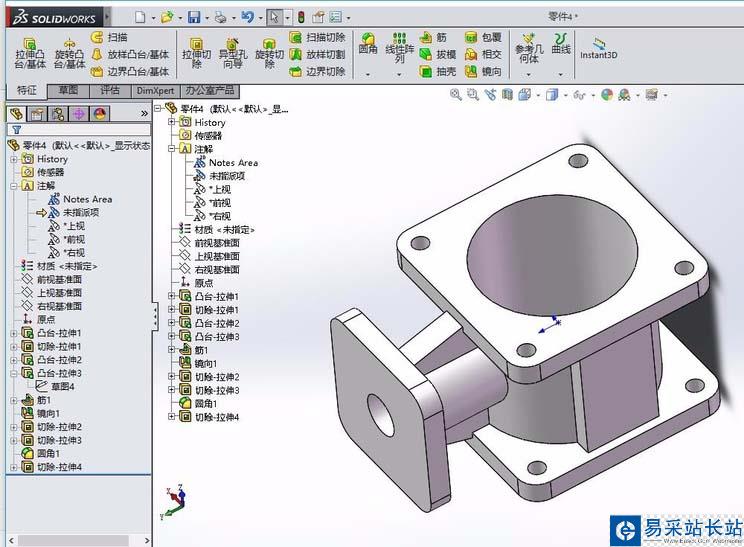

6、倒圆角，圆角的大小为5，在特征拉伸1的上表面绘制4个圆，拉伸切除，成为4个通孔。在如下图所示的位置继续拉伸切除通孔。
