在进行有限元分析或ADAMS等工程软件仿真的时候，需要把无相对运动的装配体零件简化合并为一个零件导入进去，不再使用布尔运算等方式合并，这样能大大简化仿真分析的复杂程度。在这里，我找到了一种在SolidWorks环境下将装配体合并为一个零件的方式，以供大家参考。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

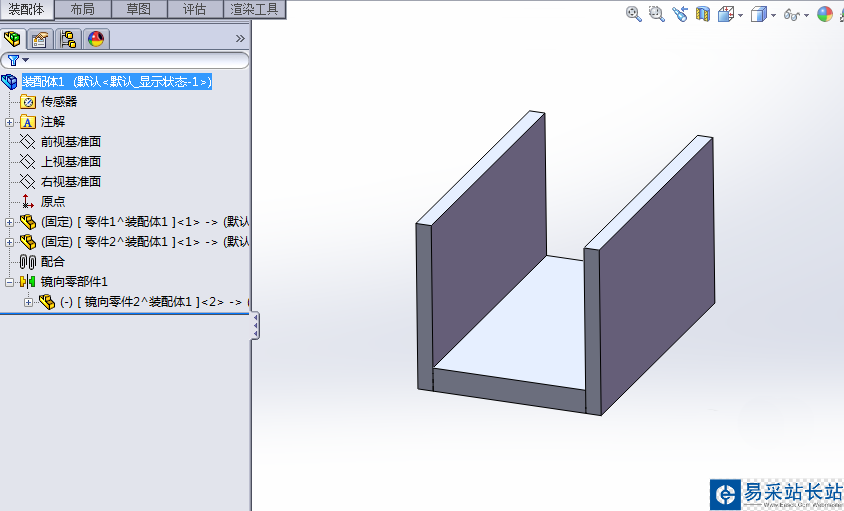

1、在SolidWorks中创建好一个装配体零件，装配体零件中可以包含镜像零部件。

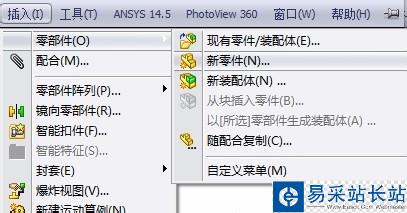

2、从commandmanager面板中点击插入零部件——新零件，或从插入菜单中选择插入——零部件——新零件。

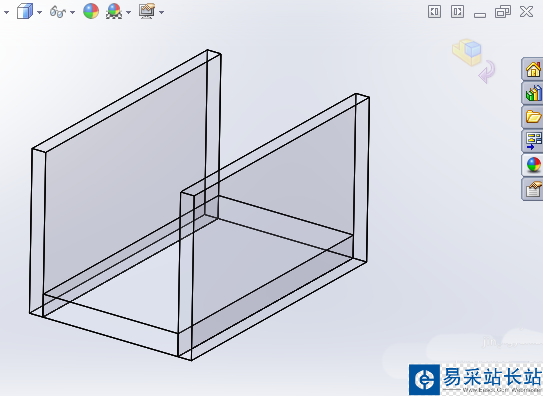

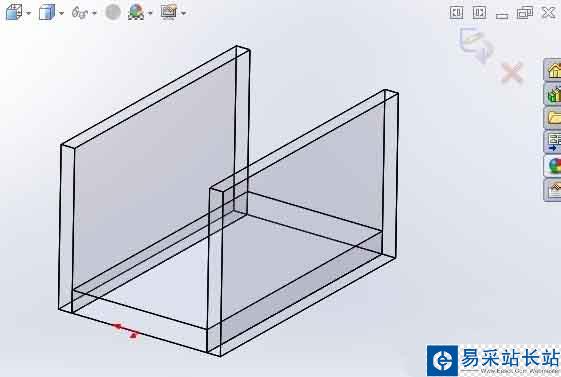

3、此时光标会变成指针侧下方有个绿色箭头，此时不要乱点，对准装配体的一个面点击，然后新零件会处于草图编辑状态，此时不要绘制任何草图，直接点击右上方图标退出草图，新零件处于特征编辑状态。

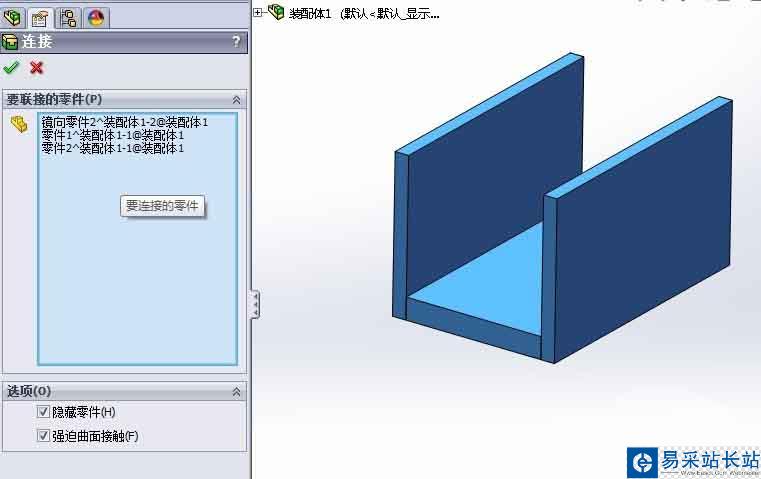

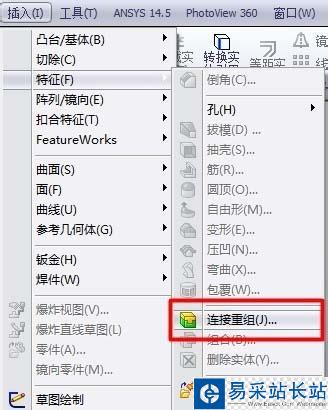

4、不要退出特征编辑状态，选择菜单中的插入——特征——连接重组，并选择需要组合的装配体，点击确定，最后退出特征编辑状态。

注：下面的两个选项可以视情况而定，选择“隐藏零件”会将组合装配体各零件隐藏，选择“强迫曲面接触”一般无影响

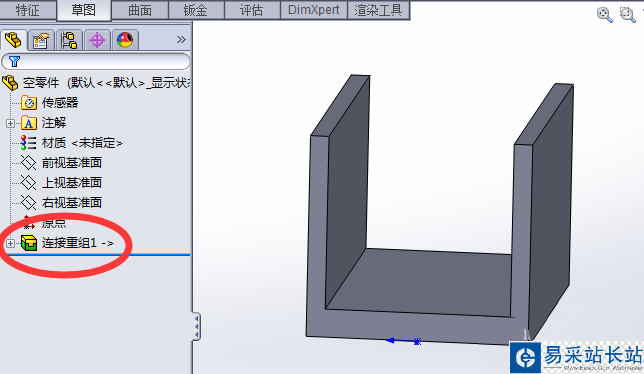

5、打开新零件，可以观察到装配体变成了一个整体零件了！

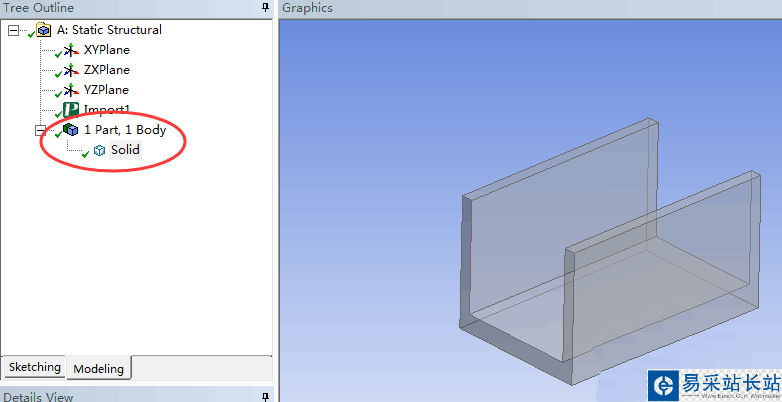

6、将新零件另存为.x_t文件，可以用来导入其他工程软件进行仿真分析啦！
