REVIT中给不同构件着色的方法

REVIT中如何给不同构件着色，下面小编给大家带来的是REVIT中给不同构件着色的方法；一起去看看吧！

软件名称：Autodesk revit 2017 中文特别版(附注册码/密钥) 64位软件大小：3.4GB更新时间：2016-04-20

方法：

1、在Revit构件密集，默认的显示模式难以区分不同构件的区别，比如建筑立面有很多不同的机电管道，风管、水管，电缆桥架等，可一个给不同的机电管线添加不同的颜色，以示其区别，如下图所示，完成着色后，各种不同类型的管线清晰明。

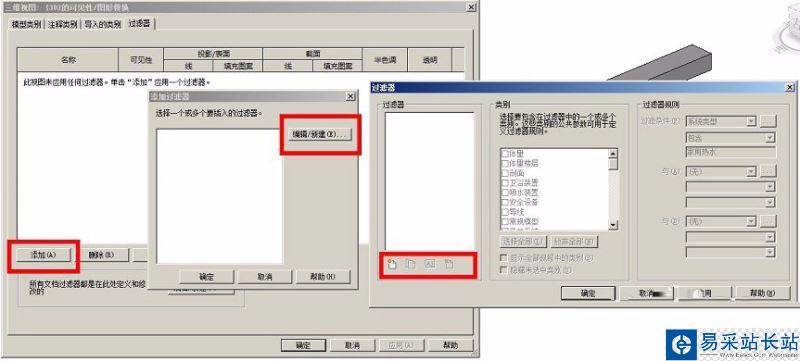

2、这种视图的实现方式有两个，一个是利用过滤器根据不同的构件建立不同的过滤器，然后利用图元截面填充设置不同的颜色，以下演示如何给风管和电缆桥架着色。视图中有一段风管和一段桥架，在三维视图中打开视图显示设置(VG快捷键或者视图属性窗口中“可见性图形替换”)，切换到”过滤器“选项卡，依次点击”添加“，”编辑/新建“，调出过滤器编辑对话框。

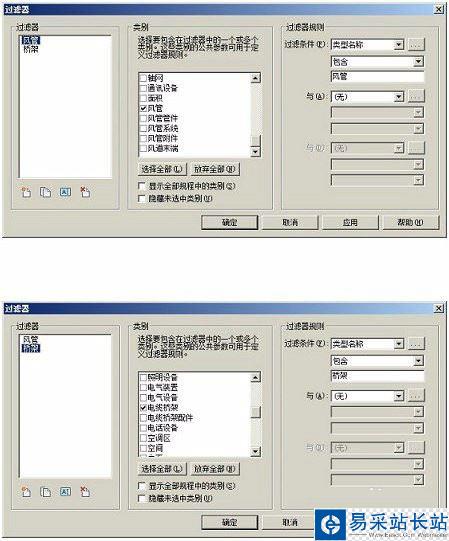

3、在过滤器编辑中分别添加“风管，桥架”过滤器，其设置分别如下图所示。

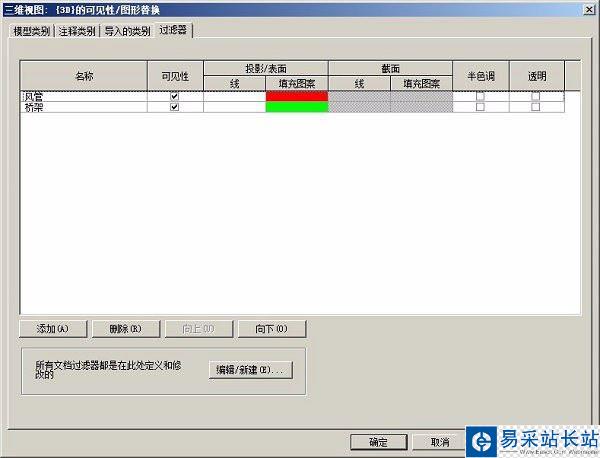

4、过滤器添加完成后，将其添加到视图“图像显示选项”过滤器中，并给“填充图案”设置不同的颜色，图下图所示。

5、完成后即可看到，视图中的风管和桥架显示为不同的颜色，利用这种方法可以给完成大部分图元的着色要求，前提是要有相应的系统分类，在该例子中，预先定义了类型名称为“风管”风管类别和类型名称为”桥架“的电缆桥架类别，除了这种方式外还可以利用着色给视图添加不同的颜色，但是着色不仅操作繁琐，且图元的着色不可重用，而过滤器可以添加到视图样板中，在项目中定义一次即可在所有视图中使用，非常方便。
