在ChemDraw中绘制透视图形的图文教程

作为一款专业的化学绘图软件工具，ChemDraw可以绘制十分复杂抽象的物质结构图形，因此在化学、药物学中得到普遍的应用。那么如何用ChemDraw绘制透视图形呢？下面通过举例画霍沃思（Haworth）D-葡萄糖结构透视图来进行讲解。（参考ChemDraw中文官网）

软件名称：化学绘图软件(chemdraw)附注册码 v7.0 汉化绿色版软件大小：10.2MB更新时间：2016-11-23

软件名称：化学绘图软件(ChemDraw)附使用教程 7.0 汉化免费版软件大小：10.03MB更新时间：2016-12-08

1、

（1）从文件菜单选择New document。

（2）从文件菜单选择Save as，出现存储对话框。

（3）在对话框的文件名框中，输入tul5.cdx。

（4）选择存储格式，在其中存储文件。

（5）单击OK按钮。

2、以下是实例指导操作步骤：

1、建立和定位一个环己烷环

（1）在工具板上选择环己烷环工具。

（2）在文件窗口单击建立一个环。

（3）按Ctrl＋Alt＋Tab键，将自动选择最后绘制的结构图，见图左。

（4）在选择方框的右上角出现弯曲双箭头光标(称旋转柄)，表明选择工具在进行旋转模式的操作。

（5）按动旋转柄向右下方旋转30度(在Messages area中检查)。

（6）在虚框外单击，使虚框消失。

【注意】尽管Fixed Angles命令是打开的，但角度是不受限制的。此命令仅仅在建立时起作用。

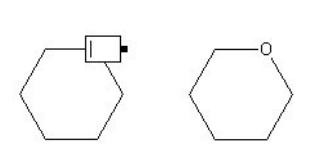

2.定位环上的氧原子

（1）在环己烷环右上角原子点处定位。

（2）按快捷键O。

3、添加垂直键

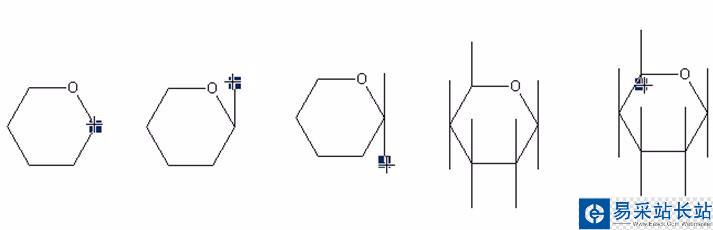

（1）在氧下面的C1定位，见图左。

（2）向上按动建立一个向上的键，见图左二。

（3）在C1再次定位，向下按动建立一个向下的键，见图中。

（4）重复以上操作，在图2右二中的箭头处建立上、下垂直键。见图右。

【注意】在C5处进行Alt+向下按动操作，在C3键端距C5一半处停止。当不用fixed length命令而利用快捷键时，不需要关闭Fixed Lengths命令。

4、把结构图形转变成沿Z轴的透视图形

（1）在工具板上选择套索工具。

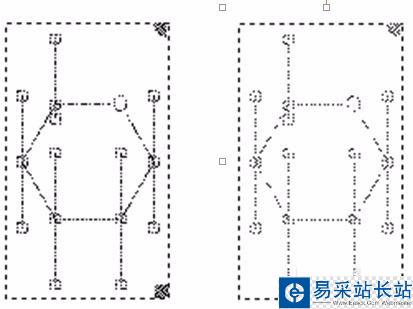

（2）在右下角的调整柄处，按Alt键，见图左。

（3）向上按动直到结构乖直缩小50%，见图右。

5、建立OH原子标记

（1）选择单键工具，在结构右面向下键端原子处定位，见图左一.
