proe5.0怎么建立零件模型?

该经验为大家分享以一篇proe5.0实例教程案例的教程。该教程proe与creo都能使用。这篇经验分为2篇经验，是一个旋钮的教程案例。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

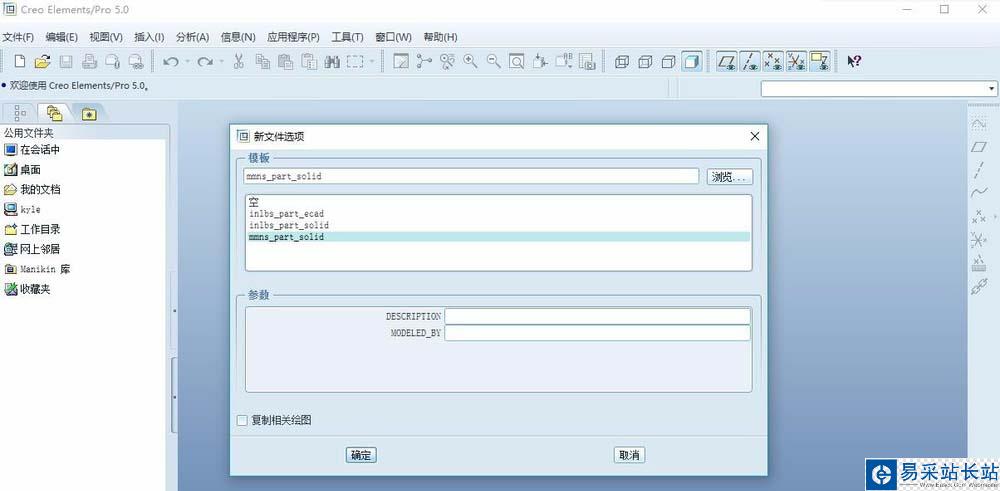

1、双击打开proe5.0软件，点击新建图标，选择类型为零件、子类型为实体，取消使用缺省模板的打勾，再选择mmns_part_solid，即毫米单位。

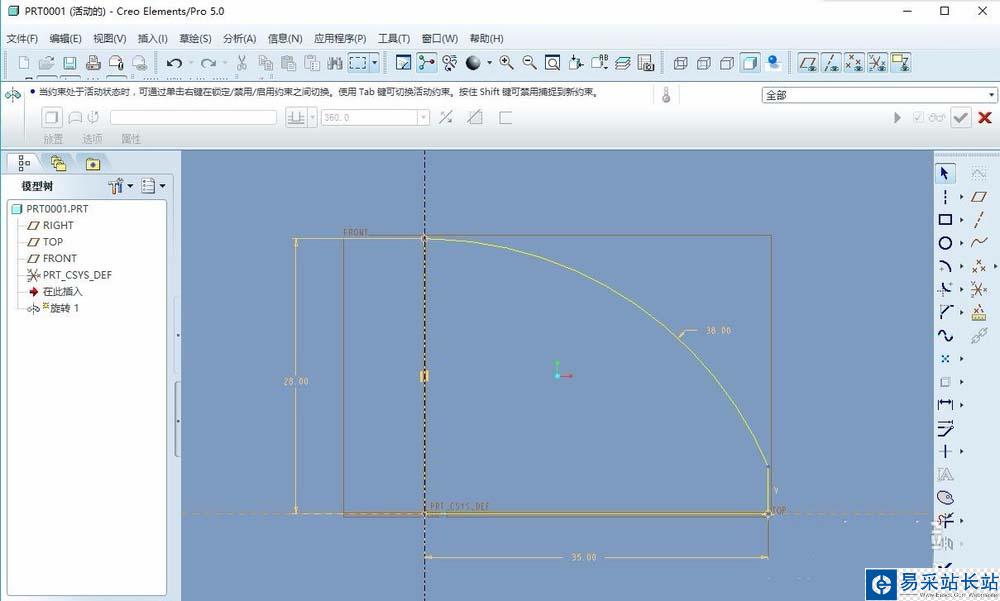

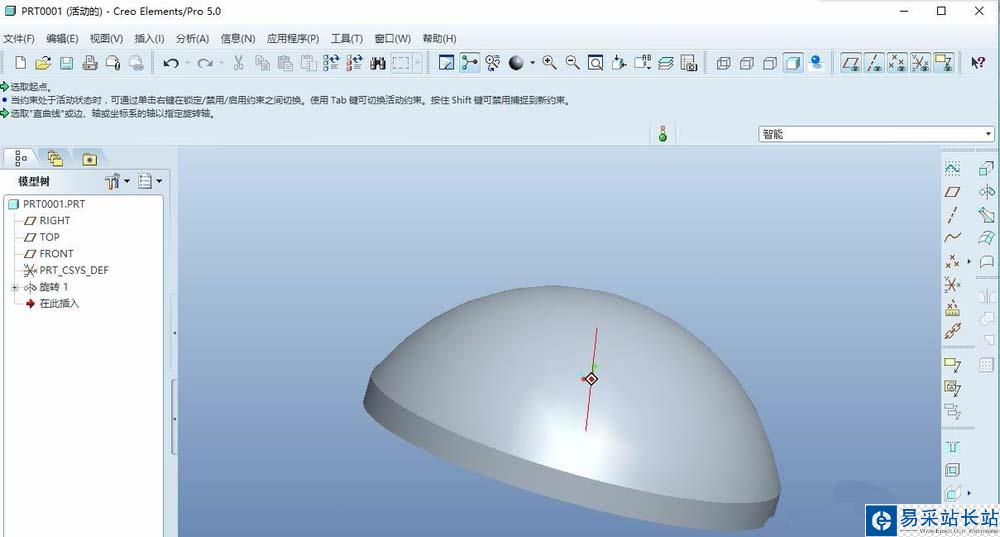

2、点击旋转特征图标，以front平面为草图平面，利用直线、中心线、圆弧绘制图形，完成后退出草图，定义旋转类型与角度回车或者中间确定。

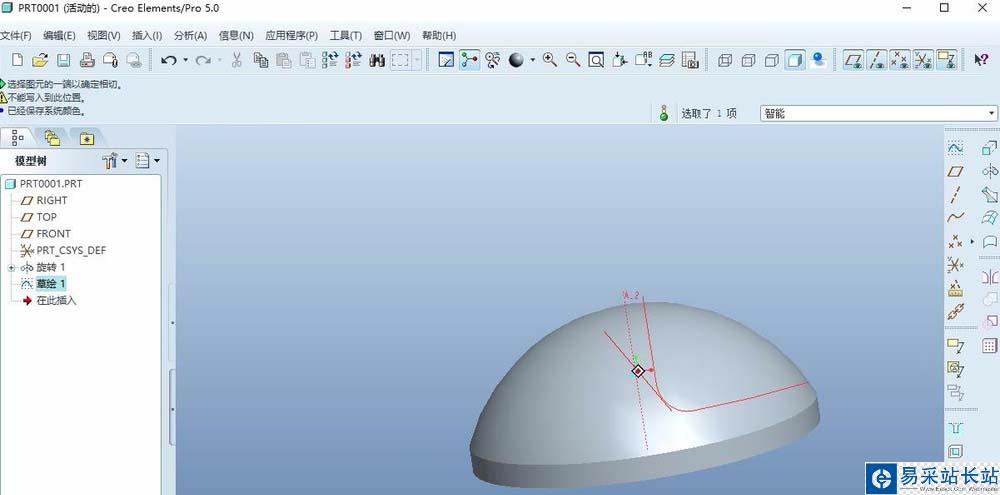

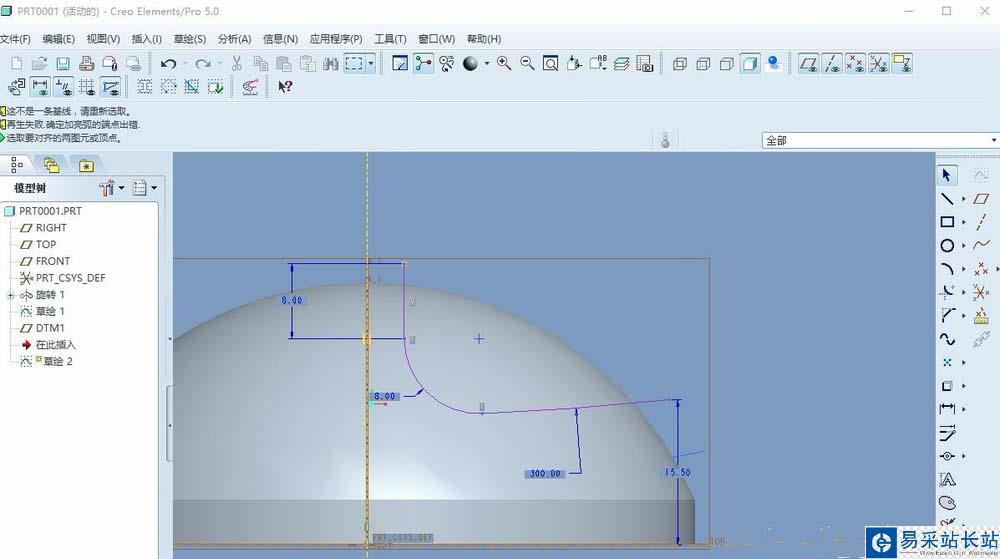

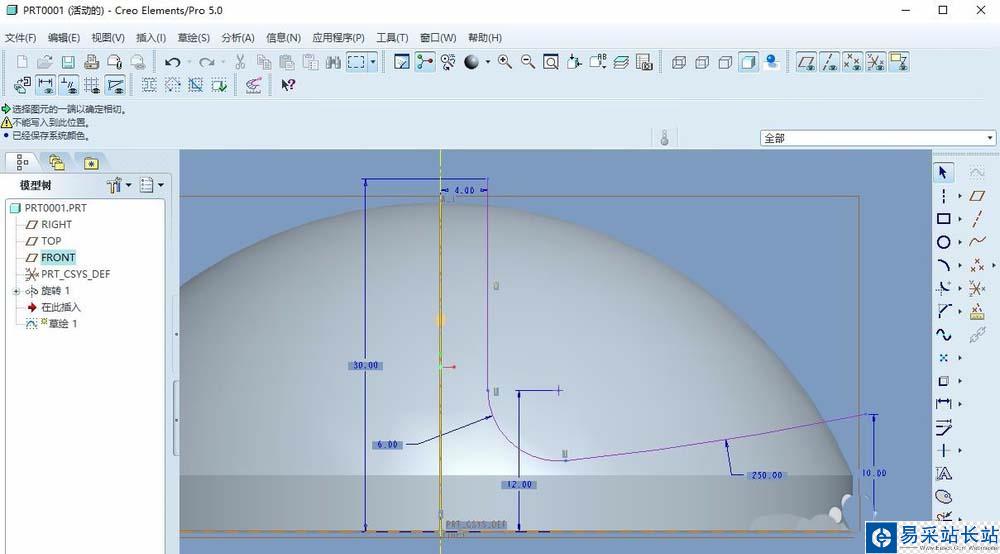

3、点击草绘，使用先前的草图平面作为草图平面，利用中心线、直线、圆弧绘制图形，如下图所示。

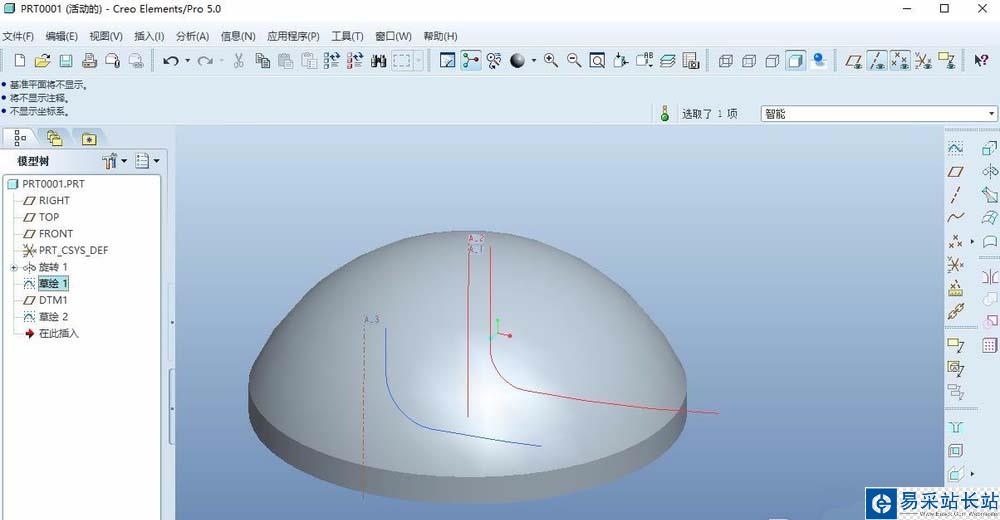

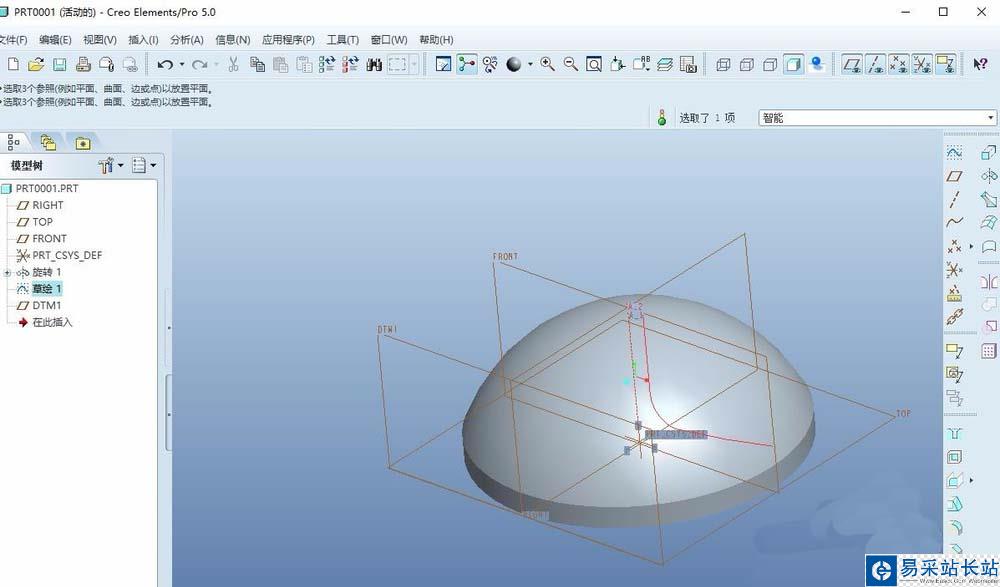

4、创建一个基准平面，也就是以front平面为参考平面，距离该平面偏移35个单位，默认名称即可。在该平面绘制草图，如下图所示。

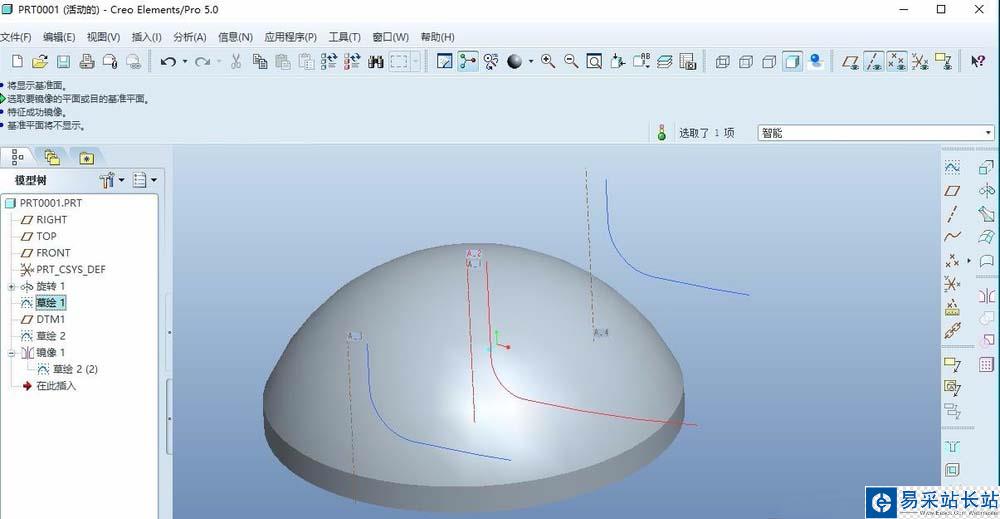

5、镜像，将上述一步所绘制的曲线作为镜像特征，定义front平面为镜像平面，效果如下图所示。

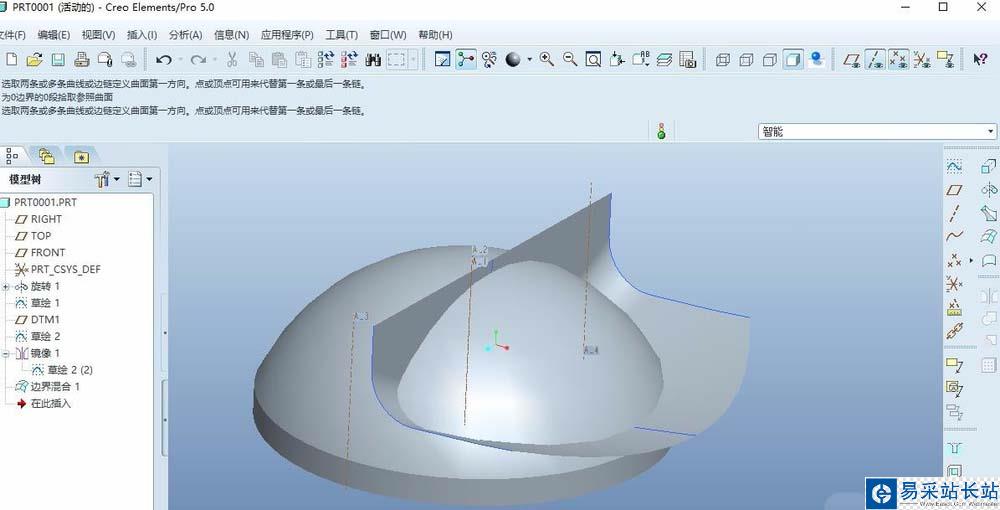

6、创建边界混合，按住ctrl，按照前后的曲线顺序依次选择，控制点为段至段。如下图所示。再次镜像该特征。
