proe怎么绘制一个柱形的杯子模型?

Pro/E是一款强大的工业设计软件，一般用于设备零部件的三维或者二维产品设计。今天在这里简单的介绍一下Pro/E的扫描伸出项功能，以画杯子为例作为讲解。

软件名称：proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)软件大小：667.5MB更新时间：2015-04-08

1、打开Pro/E软件，新建零件——进入草绘界面，具体的步骤，这里不详细说了，选取草绘平面，和草绘视图方向。

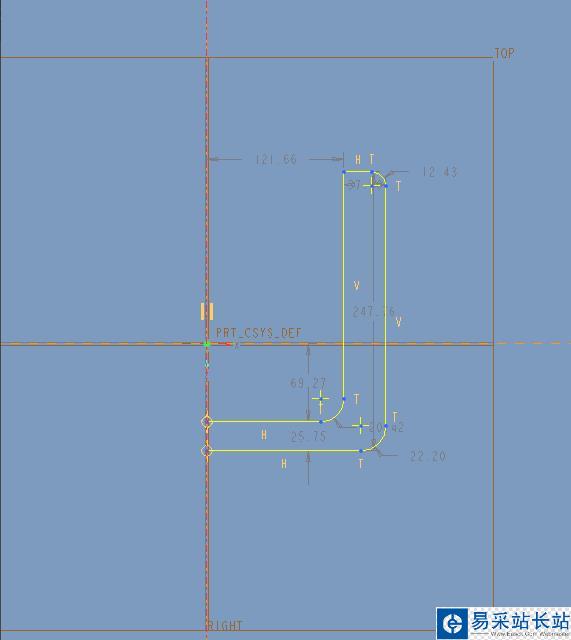

2、先绘出杯身，按照下图画出如下图形

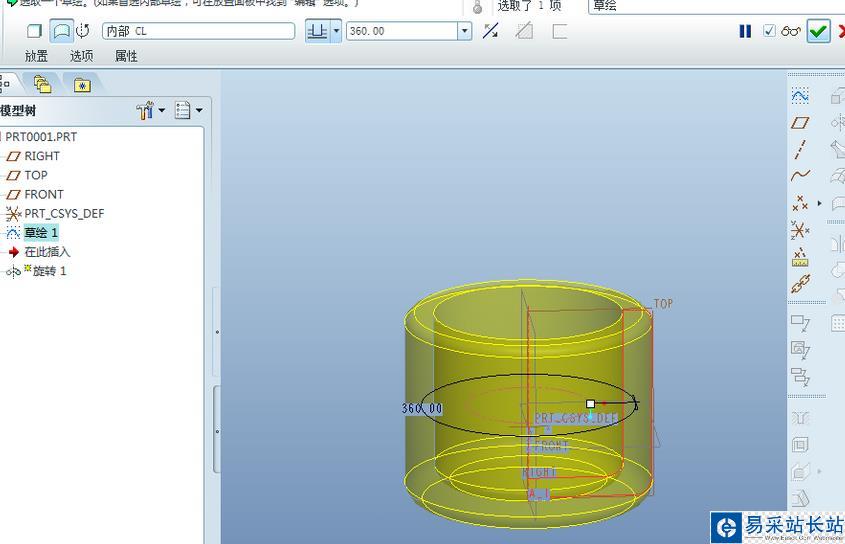

3、选择旋转命令，旋转出杯身

4、选择TOP作为草绘平面。进入草绘界面

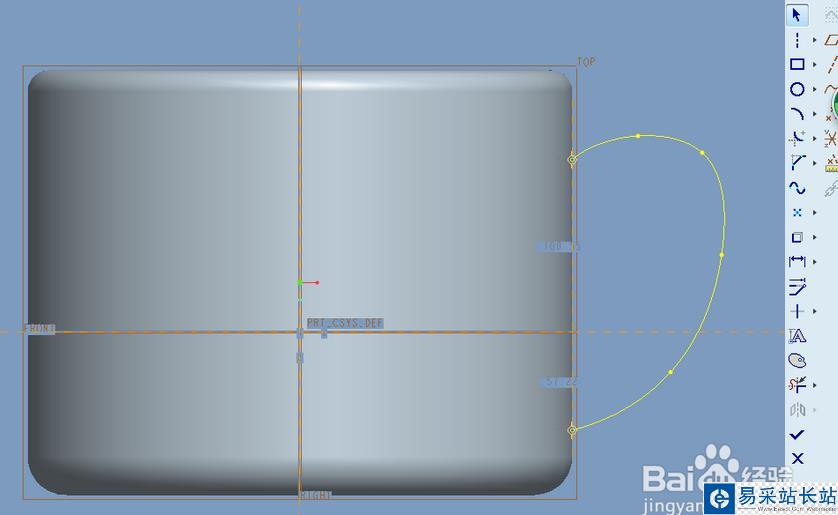

5、接下来绘出被子靶的图形。按下图绘出

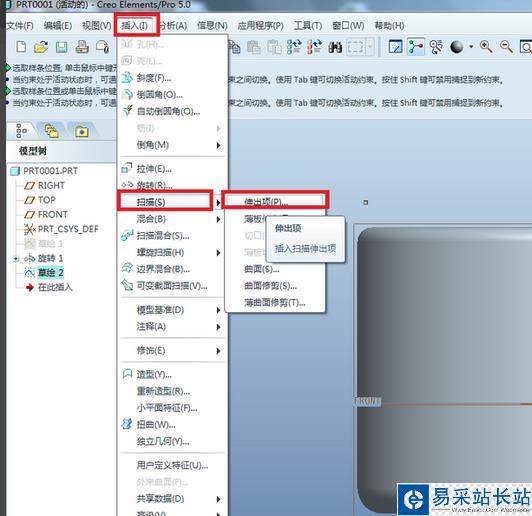

6、在插入——扫描——伸出项

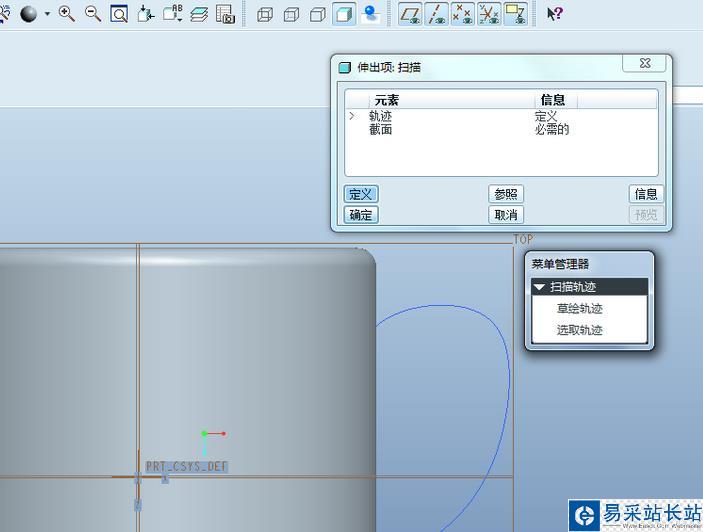

7、扫描轨迹——选取轨迹

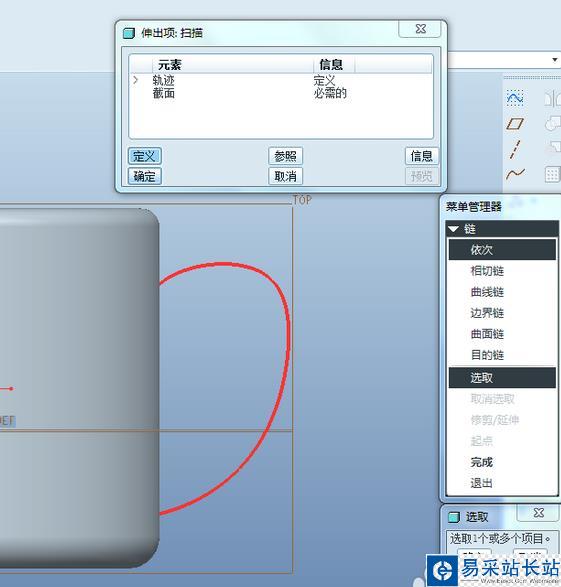

8、选取被子靶的线条作为扫描轨迹

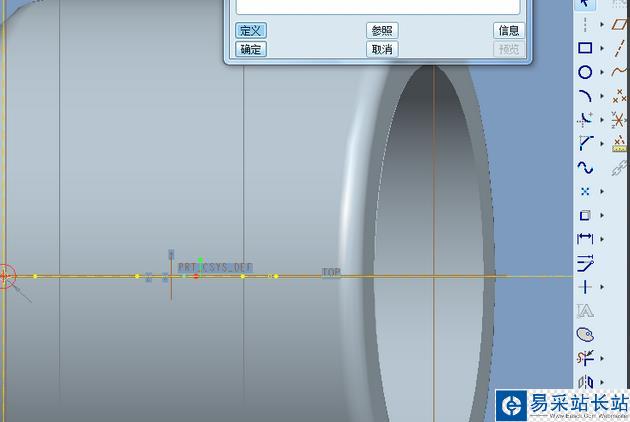

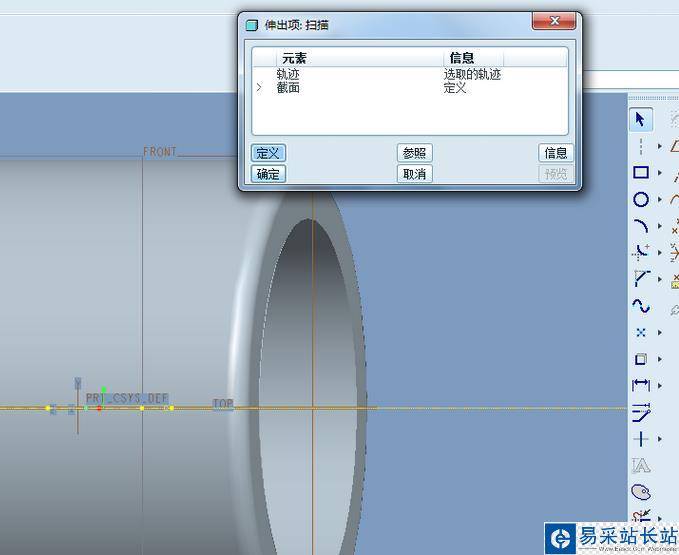

9、完成，接下来定义界面

10、绘出界面图形

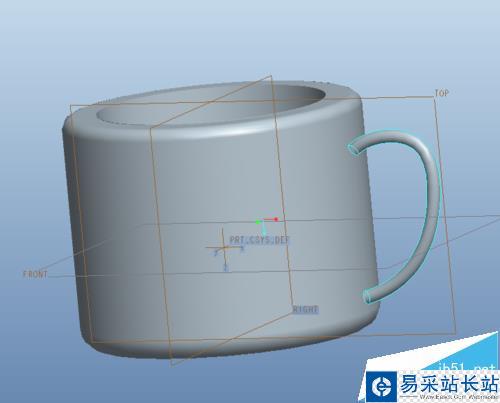

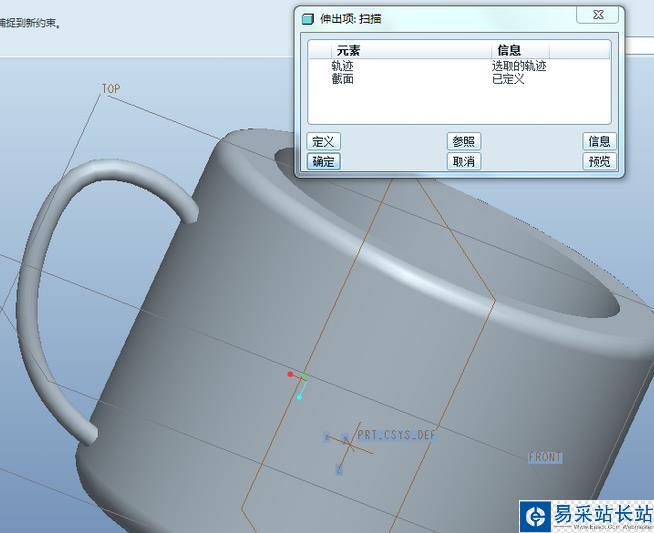

11、扫描完成，预览。查看杯子的形状

12、杯子画好了
