Revit平面图的线型 线宽和颜色符合我们的要求的教程

在日常revit绘制过程中，大家知道线型、线宽和颜色常常有固定的要求，因此，就有网友在开始绘制之前，先设置让Revit软件里设置符合我们实际绘制要求的线型、线宽和颜色，方便在绘制过程中直接调用。下面，就随小编一起来看看让Revit平面图的线型、线宽和颜色符合我们的要求的方法！

让Revit平面图的线型、线宽和颜色符合我们的要求的方法：

在“设置”菜单的“对象样式”里面，可以设置平面显示和剖面显示时对象的线宽、线型和颜色，以符合我们CAD绘图时的显示习惯。

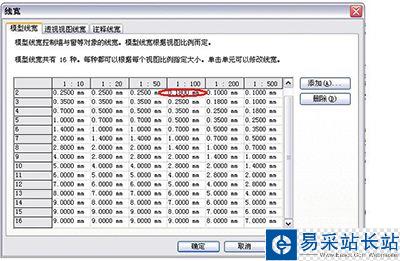

另：线宽的1-16个数字，代表不同比例下的线宽，具体的数值，我们可以在“设置”菜单的“线宽”里面设置：例如：当我们平面图的比例为1：100时，2号线表示0.18mm宽

这些设置，我们可以保存在样板文件中，一劳永逸
