CAXA图纸怎么标注公差?

工程图中经常回看到有公差的图纸，如何标注呢？这次分享一下如何快速标注公差。

软件名称：caxa2015电子图板 简体中文官方正式版软件大小：966.7MB更新时间：2015-01-26

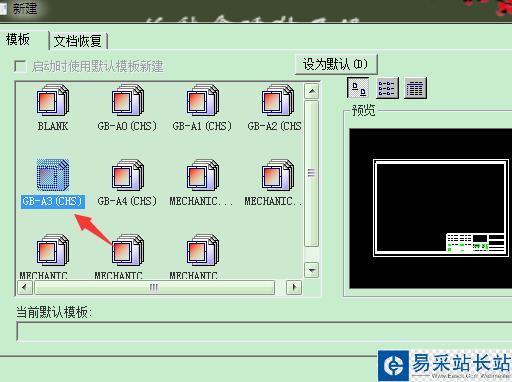

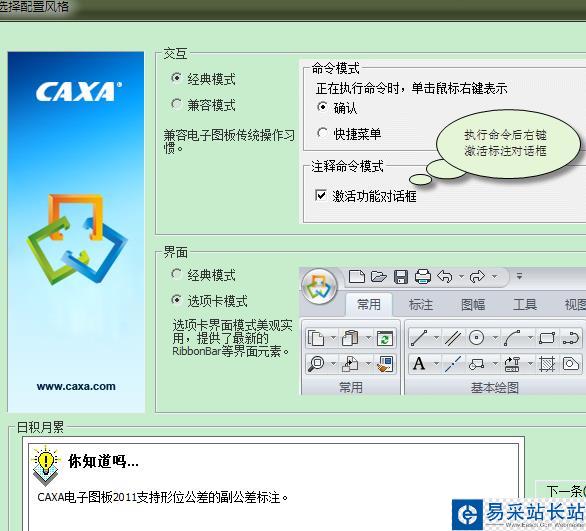

1、双击运行程序，弹出对话框按确定键，新建A3图框；

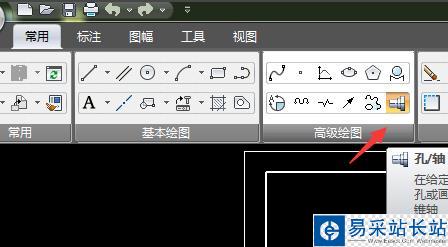

2、选择轴孔工具；

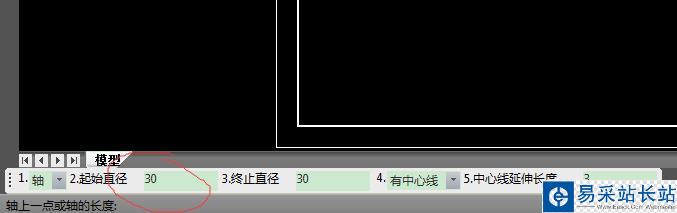

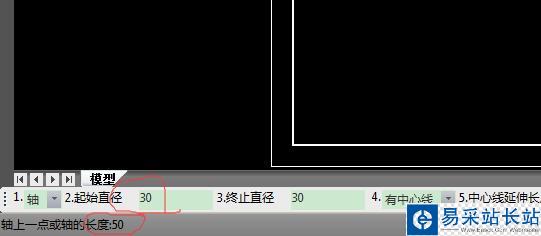

3、绘制一个周的界面图，按照图示修改；

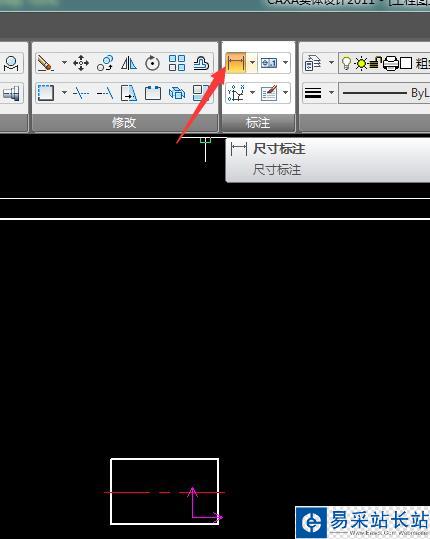

4、并且选择标注，并先后选择两条线如图；

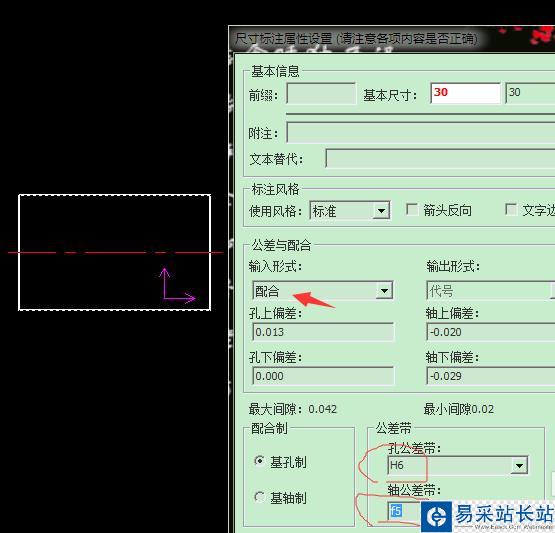

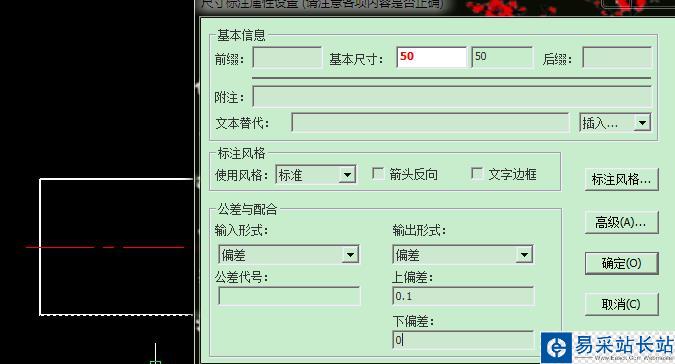

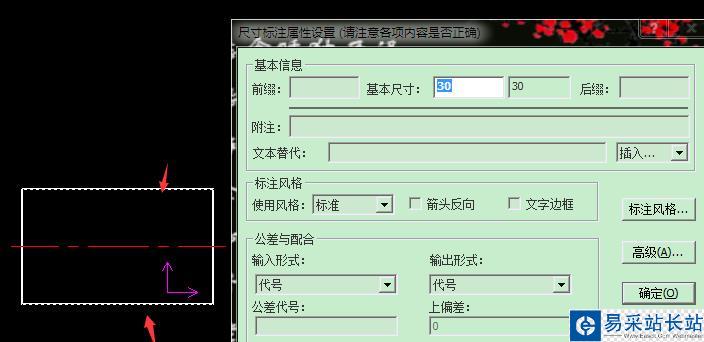

5、单击右键会出现对话框，根据图示选择；

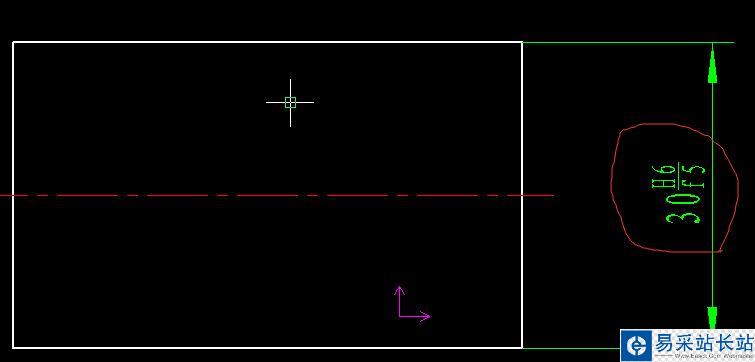

6、标注好的尺寸；

7、同理标注另一个尺寸；

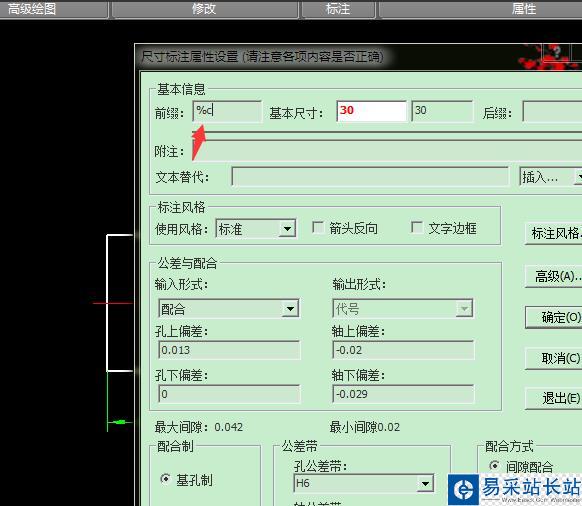

8、由于是轴所以双击第一个尺寸为其添加上直径的符号；

9、绘制左视图，保存文档。

注意事项：

注意箭头处

注意物体是圆是方
