solidworks怎么画钻头? solidworks绘制螺旋状钻头的教程

该经验为大家分享一篇solidworks怎么绘制钻头的教程。

软件名称：solidworks 2015 3d设计软件(附序列号) sp5.0 安装版 64位软件大小：7.76GB更新时间：2018-05-17

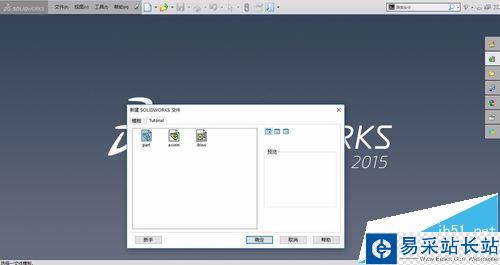

1、双击或者右键打开三维软件solidworks2015，其他版本的solidworks都可以使用该教程，新建一个零件文件，点击确定。

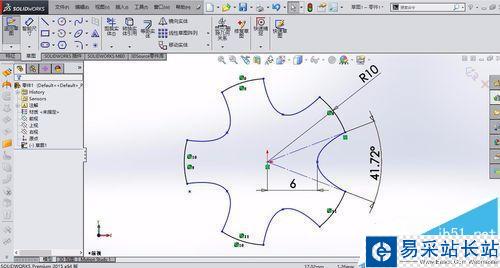

2、点击草图，选择前视基准面，利用圆、智能尺寸、样条尺寸、圆周阵列、修剪命令来绘制图形，绘制如下图所示的图形完成后退出草图。

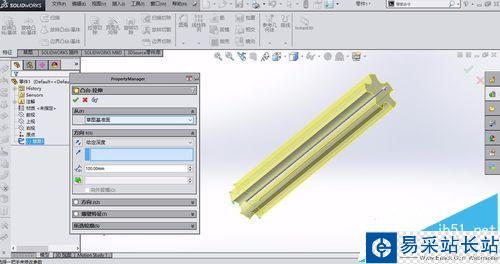

3、点击拉伸凸台命令，终止条件为给定深度，可设为100mm，如下图所示完成对拉伸的创建。

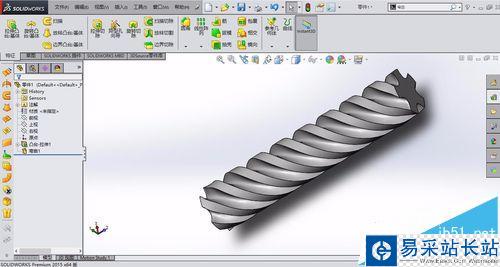

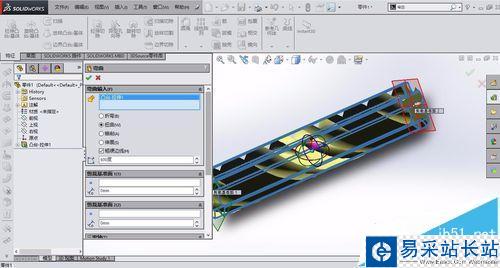

4、在特征中，选择弯曲，点击选择扭曲，并设置角度为600°，在选择实体时，选择拉伸实体的上表面，点击确定完成扭曲。

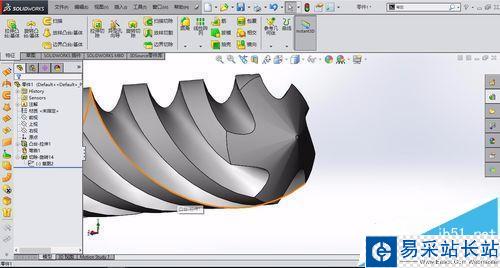

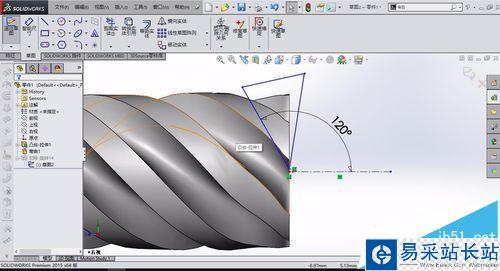

5、点击右视图基准面，绘制如下图所示的图形，利用直线、中心线与智能尺寸命令完成，完成后退出草图，点击旋转切除，对草图进行切除。

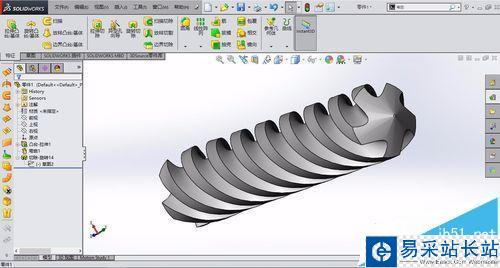

6、我们也可以对剩余部分做拉伸，这里就不再叙述，最后，点击标准工具栏中的保存，取名为钻头.sldprt。
