SolidWorks怎么创建支架模型?

对于solidworks的初学者来说，虽然一些基本的绘制命令都已经学会了，但是怎么融汇贯通，将几个甚至多个命令组合起来使用，还存在一点难度，今天就来介绍一下支架模型的制作，希望对大家所有帮助。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

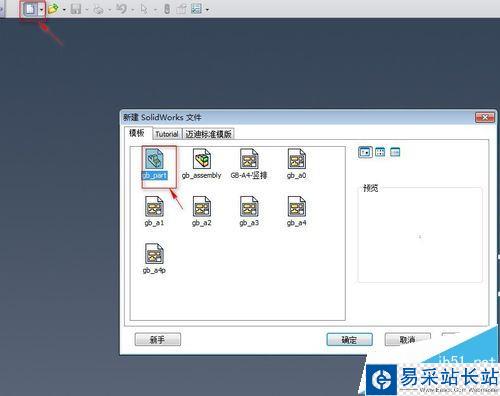

1、创建一个零件模型文件，进入建模环境。这是最基本的操作，就不仔细描述了。

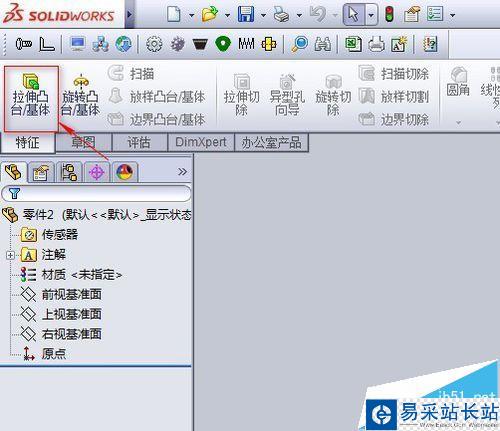

2、单击【特征】区域的【拉伸凸台】按钮，选择前视基准面作为草图基准面，系统将自动进入草绘状态。

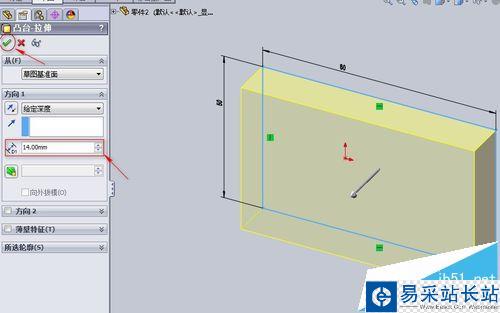

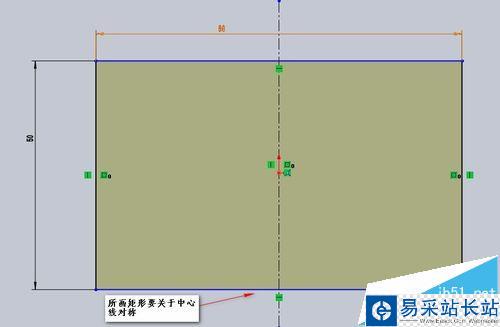

3、在草绘状态下绘制下图的横断面草图。基本尺寸：80x50.单击【退出草图】，系统自动转入拉伸特征操作模式中，在右侧【凸台-拉伸】属性框下的【方向1】选项中，选择【给定深度】，输入深度值14.单击右上角的勾号，完成拉伸。

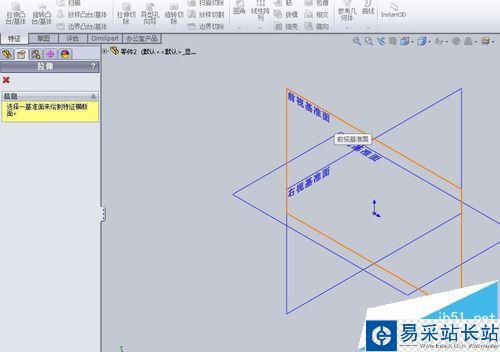

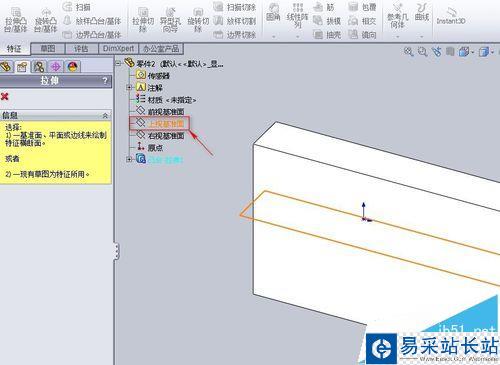

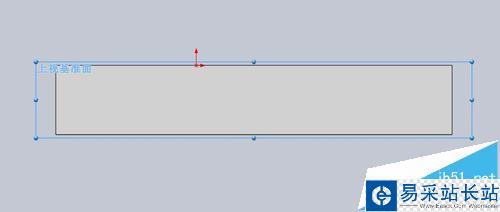

4、创建第二个拉伸特征。单击【特征】区域的【拉伸凸台】按钮，选择上视基准面作为草图基准面，系统将自动进入草绘状态。同时按住Ctrl+8，使得视图成为正视于方向。

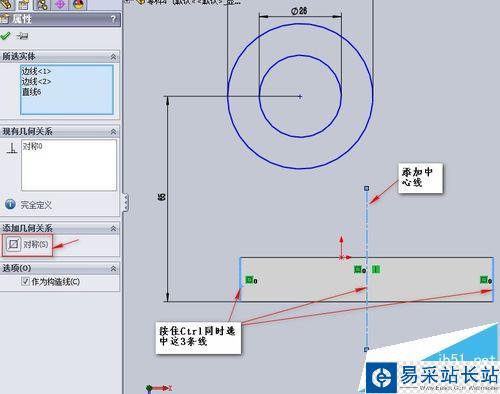

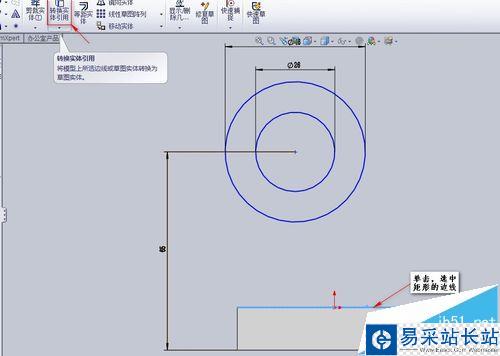

5、在草绘状态下绘制下图的横断面草图，绘制草图过程中，圆的位置一定要标注，高度距离底部65，中心距离矩形中心17.  65mm的尺寸容易标注，17mm的尺寸如何标注呢，我们需要增加辅助线。给矩形添加一条中心线，然后按住Ctrl键，同时选中矩形的两条边线和中心线。在右侧的【线条属性】框中选择对称，然后标注圆和中心线的距离17.单击【退出草图】。

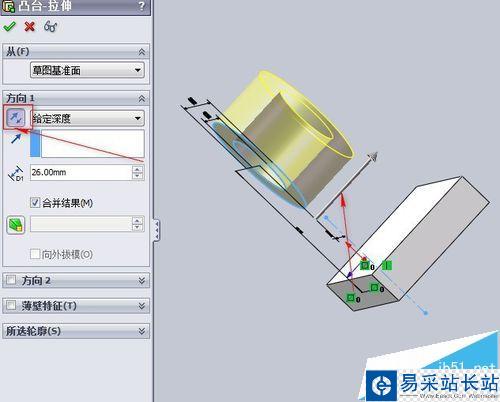

6、系统自动转入拉伸特征操作模式中，在右侧【凸台-拉伸】属性框下的【方向1】选项中，单击方向按钮，让箭头反向，（如图）选择【给定深度】，输入深度值26.单击右上角的勾号，完成拉伸。

7、创建第三个拉伸特征。单击【特征】区域的【拉伸凸台】按钮，选择上视基准面作为草图基准面，系统自动进入草绘状态。
