SolidWorks怎么按照一条曲线方向阵列图形?

在SolidWorks中，如何沿着一条曲线方向阵列阵列呢？本文为你提供一种方式。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

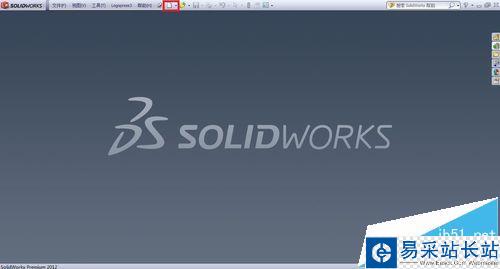

1、打开SolidWorks软件，并单击“新建”按钮。

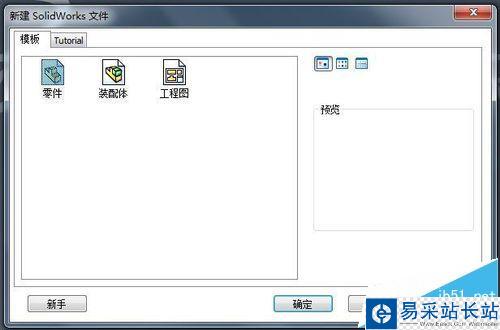

2、在“新建SolidWorks文件”对话框中，选择“零件”并单击“确定”按钮。

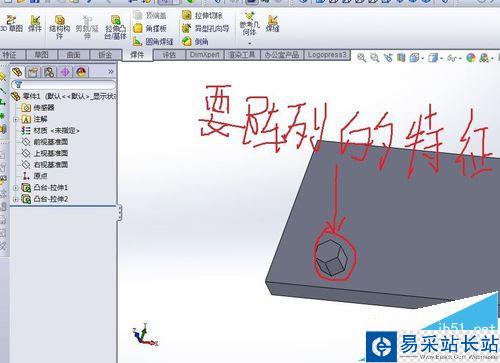

3、绘制任意一个特征作为基体，并绘制要阵列的特征。

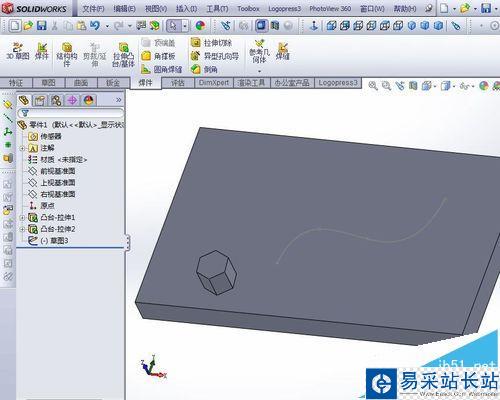

4、然后，在基体特征上，绘制一条曲线作为阵列方向，完成后退出草图。

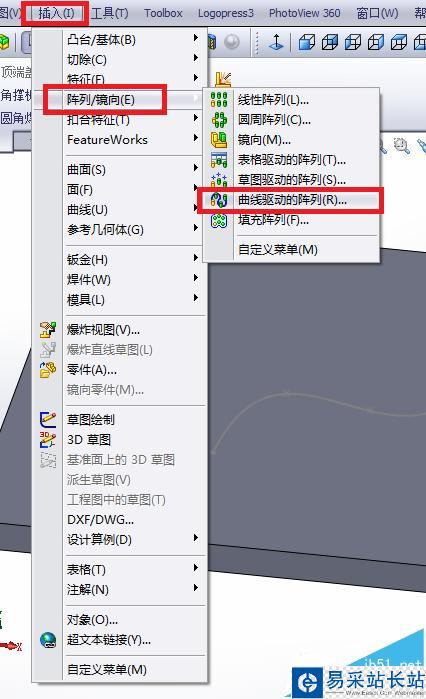

5、单击“插入”菜单中的“阵列/镜像”，在“阵列/镜像”子菜单中单击“曲线驱动的阵列”。

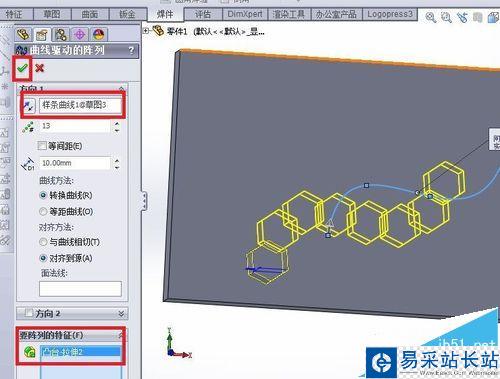

6、在“方向”中，单击刚才建好的草图，在“要阵列的特征”中，选择要阵列的特征，然后单击“对号”按钮。

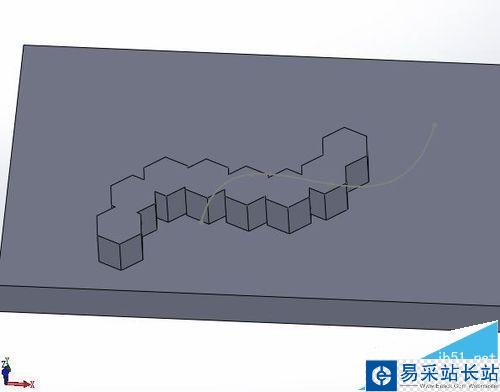

7、阵列完成。
