对于复杂的经常使用的SolidWorks草图,将这种草图保存成块,可以避免反复创建草图,提高绘图效率,本文将告诉你SolidWorks如何爆炸块的方法。

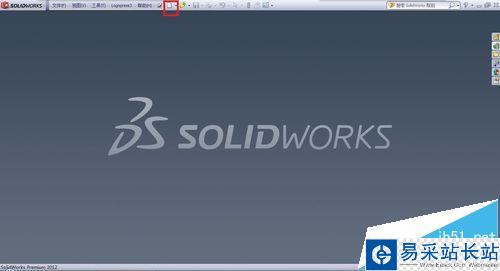

1、打开SolidWorks软件,并单击“新建”按钮。

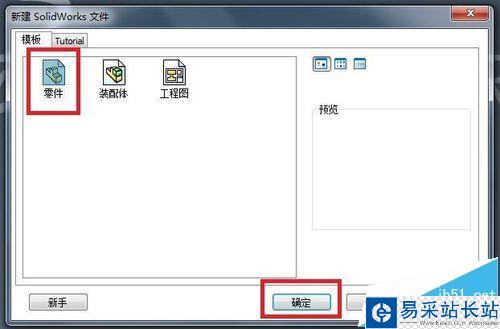

2、在“新建SolidWorks文件”对话框中,选择“零件”并单击“确定”按钮。

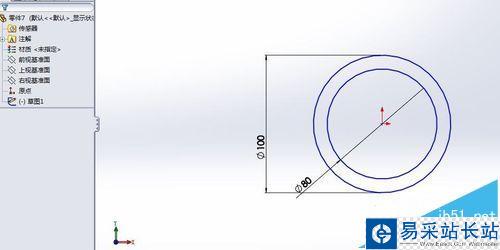

3、插入一个块。(具体方法可参照SolidWorks如何插入块进行操作)

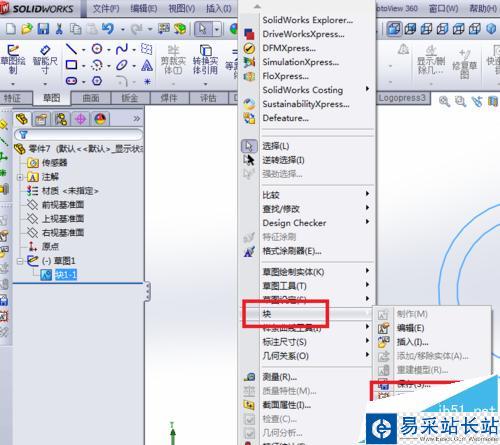

4、选中树状图中插入的块,单击“工具”菜单下的“块”,在“块”子菜单栏中,单击“爆炸”按钮。

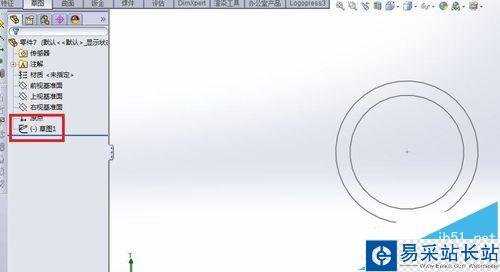

5、此时,可以看到,草图前面的“+”标记消失了,块实体又恢复为草图实体。

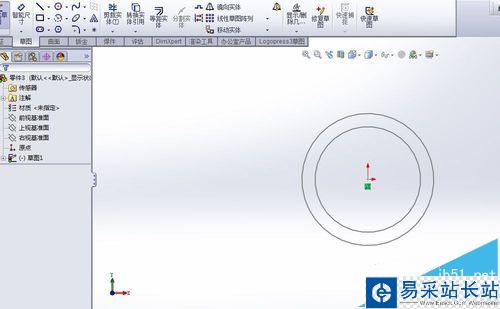

6、对该草图可以进行任意编辑并且不会影响“块”本身。
