快速统计cad工程图里面的材料教程

用户在使用cad进行水暖电设计或者其他复杂设计的时候，需要统计cad图纸的所有要用到的材料，如果采用人工统计不仅费时还容易出错，那么怎么快速统计cad工程图里面的材料呢，下面小编就给大家带来快速统计cad工程图里面的材料教程。

软件名称：中望CAD水暖电 v2014 中文官方安装版软件大小：523MB更新时间：2014-11-07

1、中望CAD水暖电在菜单栏中提供了多个【材料统计】命令的入口，如下图所示。设计师也可以在命令行中输入“CLTJ”，启动此命令。

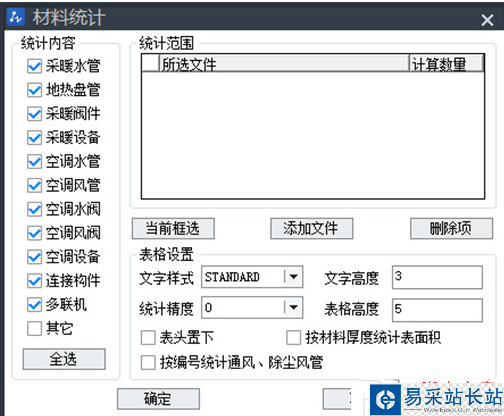

2、输入命令后，系统弹出“材料统计”对话框，设计师可以按实际需求选择统计内容和统计范围，且可根据具体要求对表格进行文字样式、文字高度、统计精度、表格高度等参数设置。此外，中望CAD水暖电还提供了“按编号统计通风、除尘风管”“按材料厚度统计表面积”等选项，满足了设计师不同的统计要求。

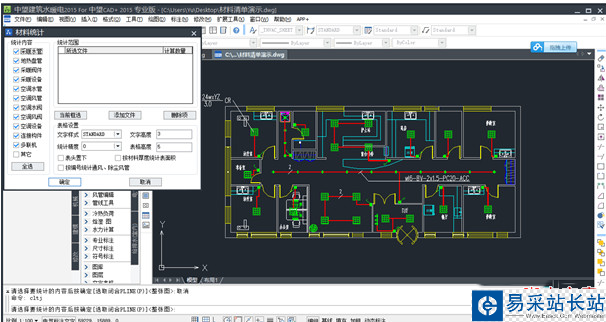

3、点取命令后，命令行提示：请选择要统计的内容后按确定[选取闭合PLINE(P)]<整张图>:

直接在图面上点击鼠标右键即可选择整张图纸；

如只需统计图纸的其中一部分内容，则可点击对话框中的【当前框选】按键，框选要统计的图面。

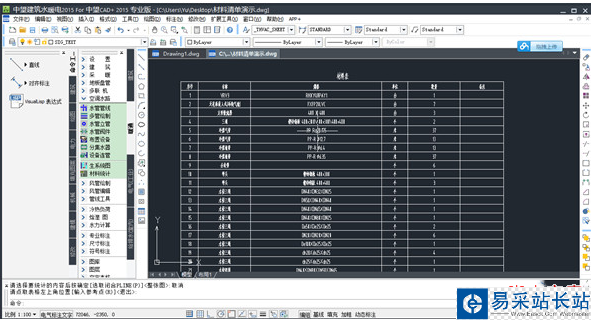

4、选定好统计范围后，设计师将鼠标移到合适插入材料表的地方单击，软件就会自动生成完整的材料统计表格了，包含了所需零部件的名称、规格、单位及数量等内容信息，非常快捷。

中望CAD水暖电简化了繁琐易错的材料统计操作，使原本可能需要好几个小时甚至是一两天的工作，通过【材料统计】命令瞬间可以完成，有效地帮助设计师节省手动统计的时间，大幅提高了工作效率。
