SketchUp绘图软件怎么绘制3D小房子？

通过半天的学习发现，SketchUp真的是一款非常非常棒的软件，容易上手，一学就会。对于不会使用3D绘图工具的非专业设计人员来说，如果想要绘制3D图形，SketchUp是一个不错的选择。而对于专业设计人员来说，尝试一下这个软件，你会爱上它。

比如我想绘制一个3D的小房子图形，如下图所示，该如何操作呢？

1、关于SketchUp的下载安装在这里就不多说了，不知道的可以看我另一篇《最简单的3D图纸绘制工具，一学就会》。

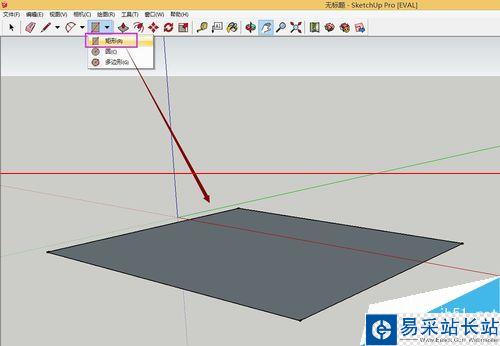

首先，通过‘矩形’工具绘制一个矩形，绘制完后根据小房子的尺寸要求，键盘输入“5000,4000”，回车，即绘制出长5米、宽4米小房子的底座。（因为下面做屋檐的时候两侧墙体会往里各推200mm，就会成为符合要求的3.6米）

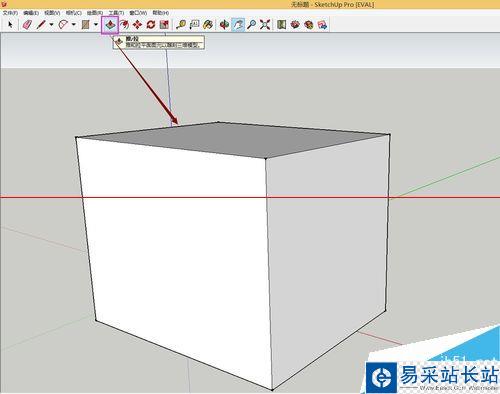

2、通过‘推拉’工具，拉出下图所示长方体，输入4000，表示4米高。

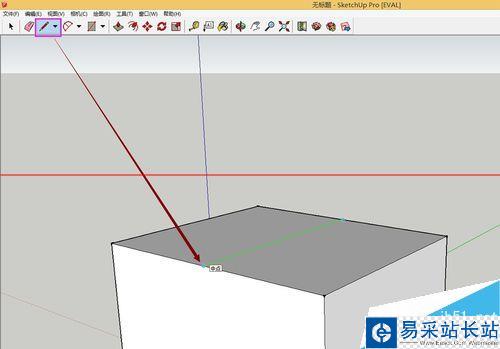

3、通过‘直线’工具，如下图所示连接两边中点绘制一条直线。

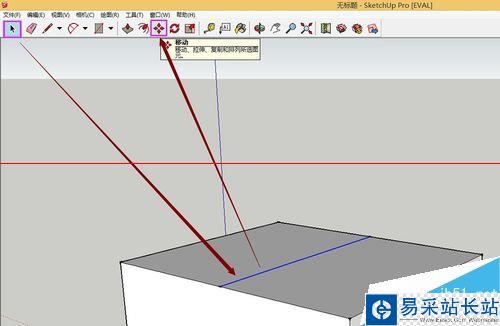

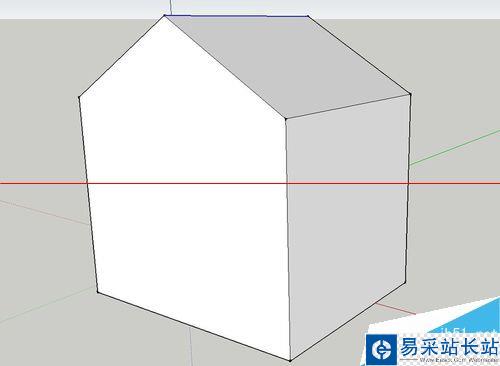

4、选中这条直线后，通过‘移动’工具提拉出屋顶形状，输入1500。

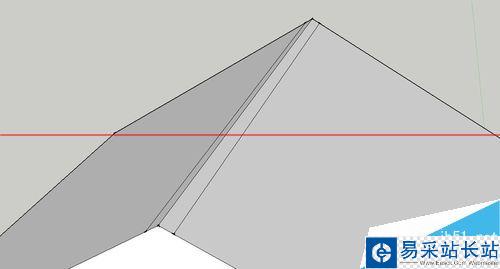

5、小房子是有屋檐的，所以需要使用‘推拉’工具将屋顶推拉出屋檐。

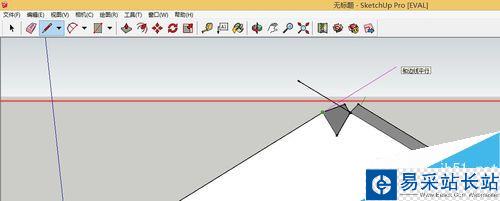

6、通过‘直线’工具，沿着两条屋檐绘制如下图所示相交的两条射线。

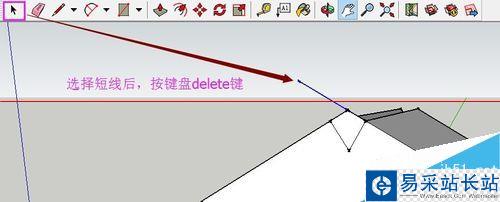

7、绘制完成后，通过‘选择’工具选择没用的短线后delete键删除，绘制出屋顶的角。

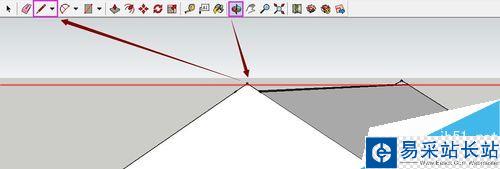

8、通过‘环绕观察’工具旋转到另外一面，同样的方法绘制出另一个屋顶的角。

9、通过‘直线’工具连接两个屋顶的角。

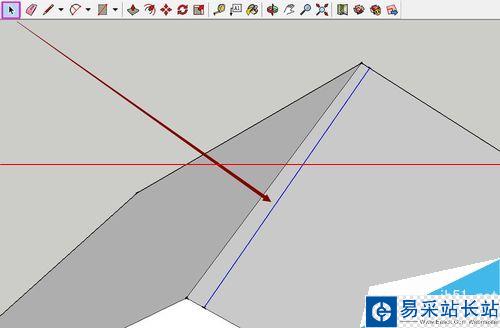

10、选中无用的两条线段，将其删除，这样屋顶的样式基本建好。

11、设置屋檐，通过‘推拉’工具，将两侧侧墙体向里推200mm。
