Artcam2009利用灰度图生成雕刻机所需的G代码

双击桌面的artcam快捷方式图标打开软件首先看到如下 的界面。点击“通过图像产生模型” 利用ART CAM 软件制作浮雕刀路的方法

Artcam2009利用灰度图生成雕刻机所需的G代码

1、打开Artcam2009(其它版本的也可以），选择 文件 菜单下 新的 通过图像文件 载入一个灰度图。

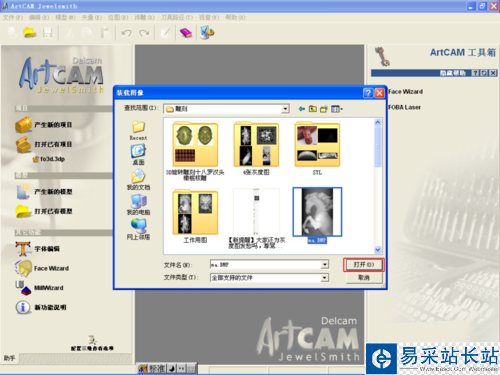

2、找到你要编辑的灰度图，选择 打开。

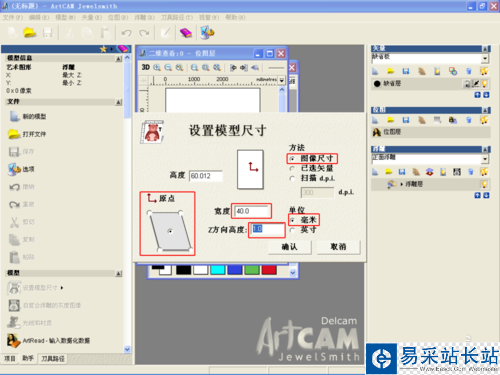

3、设置 工件原点（这里选择的是中心，你也可以选择其它的位置），单位选择 毫米 （单位要和你雕刻机的单位一样）图像尺寸 这里设置的是 40mmX60mm,浮雕高度  Z轴高度默认 1mm。

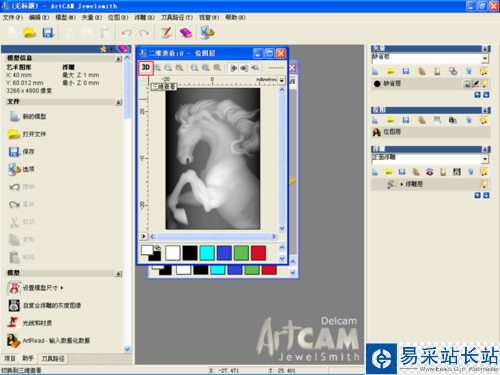

4、打开灰度图后，选择 3D 按钮查看。

5、这里浮雕的最大深度是1mm，有点儿浅了，调整一下。

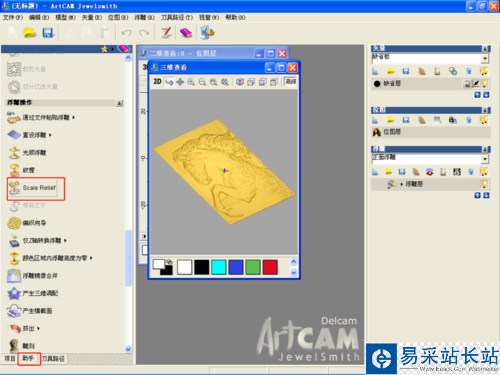

6、选择 助手 菜单里  的 放缩 命令。

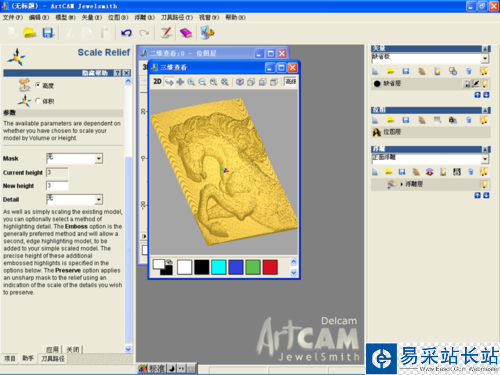

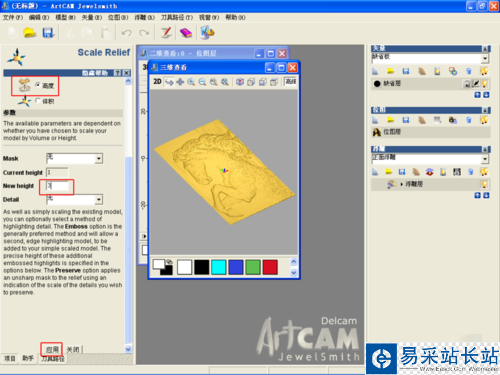

7、将 高度 改为 3mm ,然后点击 应用。

8、浮雕高度已经基本合适，但是模型光滑度还不够。

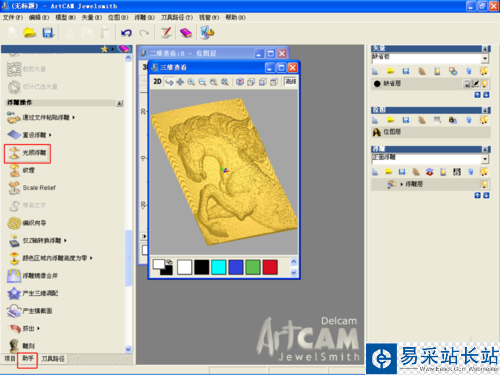

9、选择 助手 菜单下的 光顺浮雕 命令。

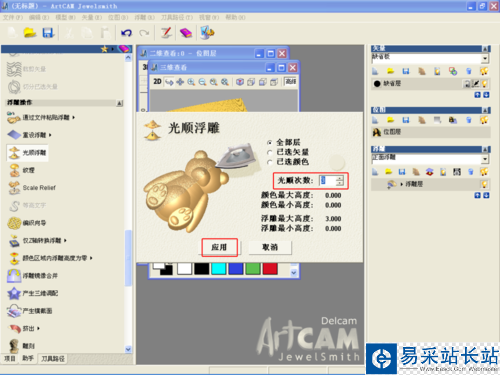

10、光顺次数这里选择3次，点击应用。应用后点取消关闭。（光顺次数尽量不要太多，小心模型细节消失）

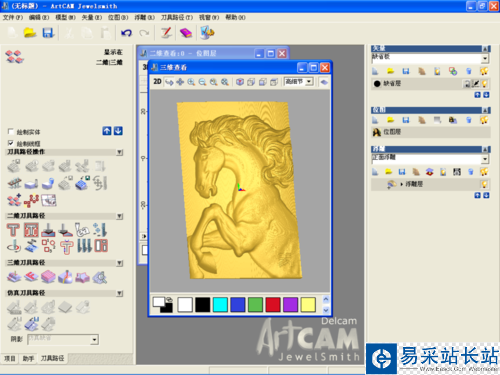

11、模型已经很光滑了。

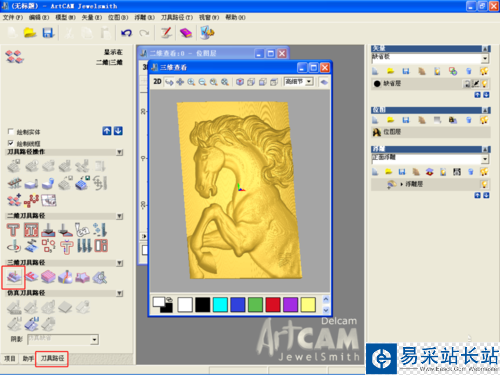

12、选择 刀具路径 菜单下的 生成浮雕路径  按钮。

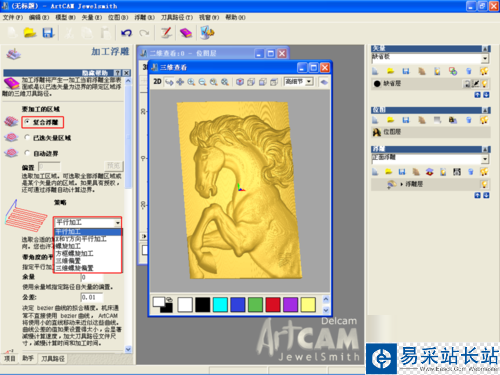

13、选择 复合浮雕 加工策略 平行加工。（你也可以尝试下其它的加工策略）

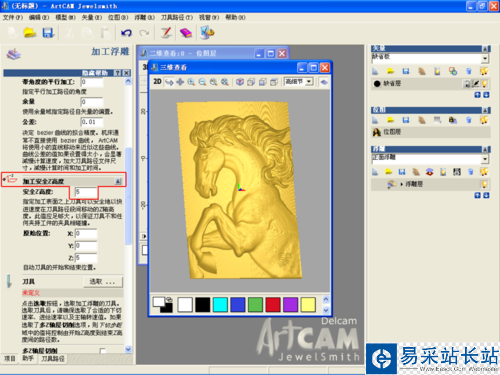

14、加工安全Z高度，这里选择的5mm。（根据自己的实际需要调整高度，以不撞刀为主）

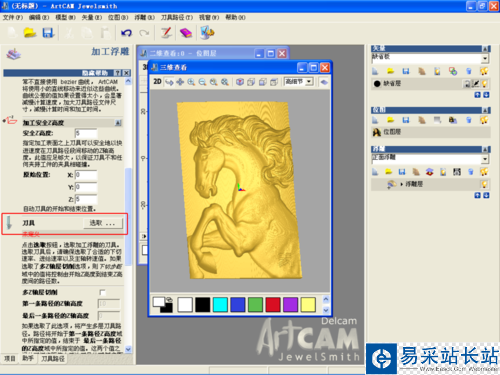

15、选择 刀具
