artcam pro 通过灰度图生成G代码详细图文教程

本文是使用artcam pro 把灰度图转成G代码，看到喜欢的雕刻，可以自己先做成灰度图，然后转换成G代码，今天特地做了一个教程，仅供刚刚接触者使用！
新手可以看看，老手请高抬贵手，不要嘲笑。自己技术有限，将就看吧！希望对大家有用！

灰度图生成G代码详细图文教程如下：

1、先找一张灰度图：

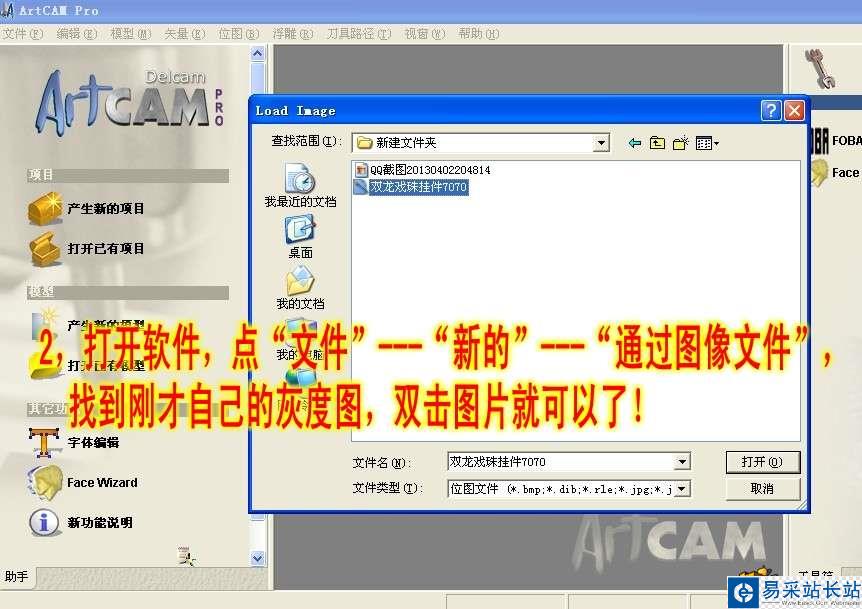

2、打开软件，点“文件”--“新的”--“通过图像文件”，找到刚才自己打开的灰度图，双击图片就可以了。

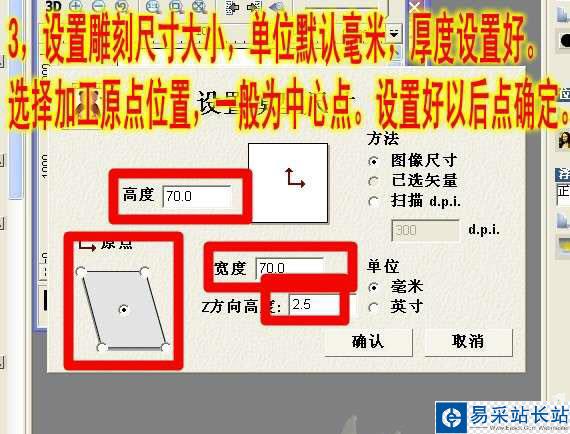

3、设置雕刻尺寸大小，单位默认毫米，厚度设置好。选择加工原点设置，一般设为中心点。设置好以后点确定。

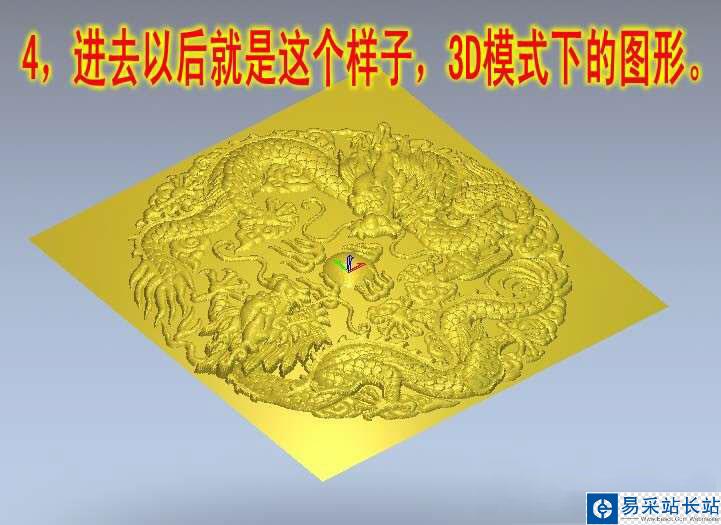

4、进去以后就是这个样子，3D模式下的图形。

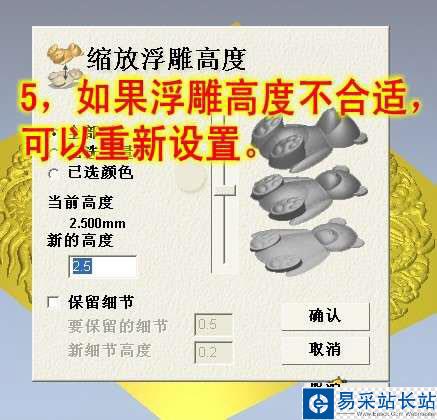

5、如果浮雕高度不合适，可以重新设置。

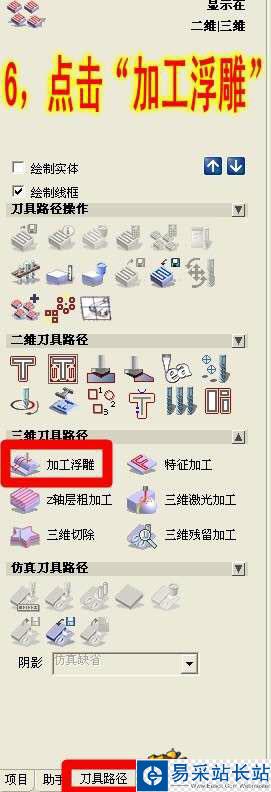

6、点击“加工浮雕”

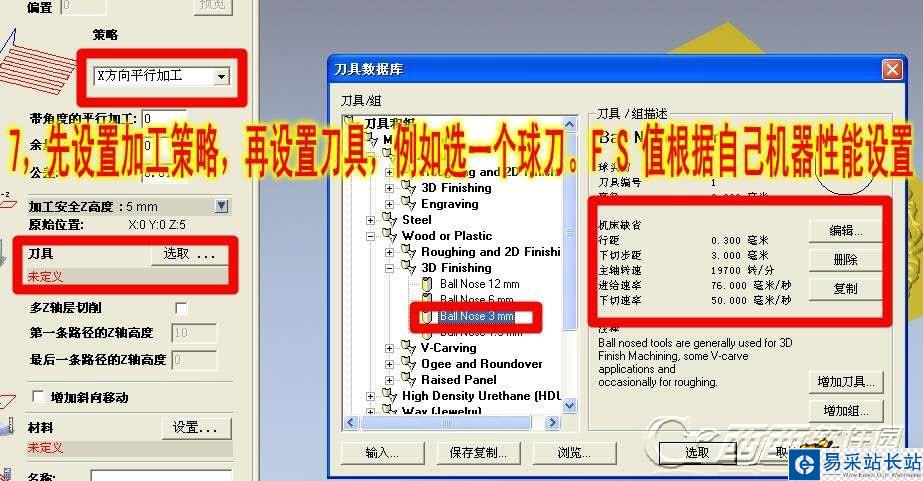

7、先设置加工策略，再设置刀具，例如选一个球刀。FS值根据自己机器性能设置。

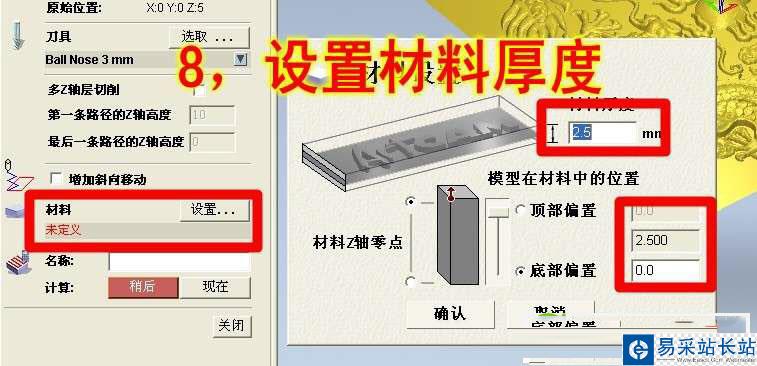

8、设置材料厚度

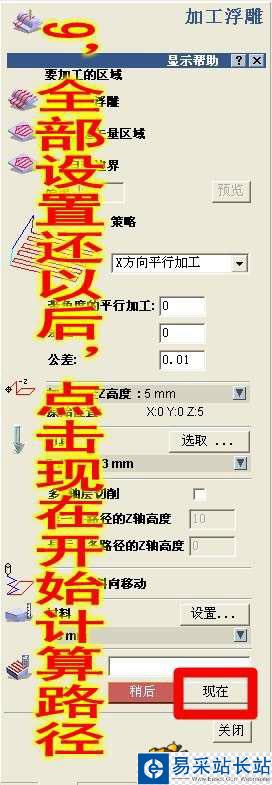

9、全部设置完以后，点击现在开始计算线路

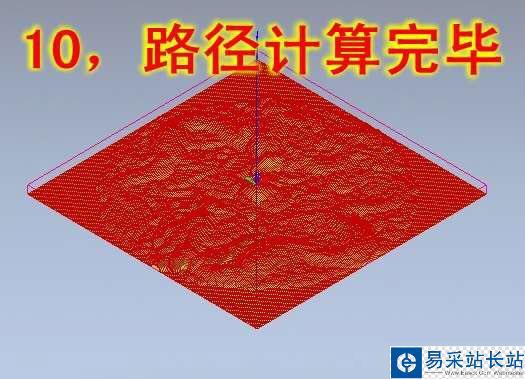

10、路径计算完毕

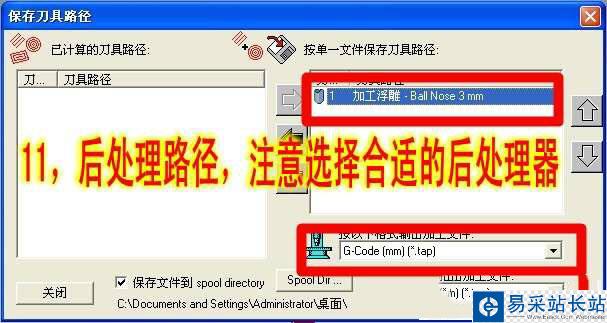

11、后处理路径，注意选择合适的后处理器

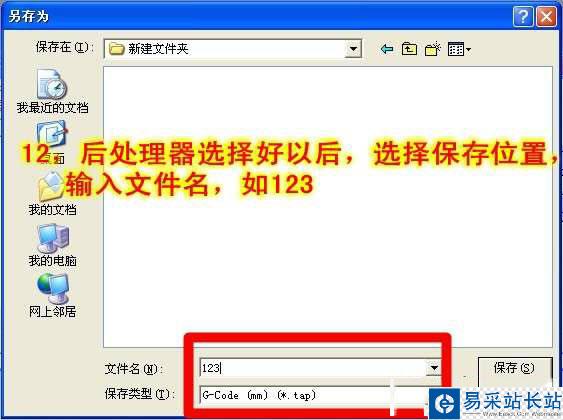

12、后处理器选择好以后，选择保存位置，输入文件名，如123

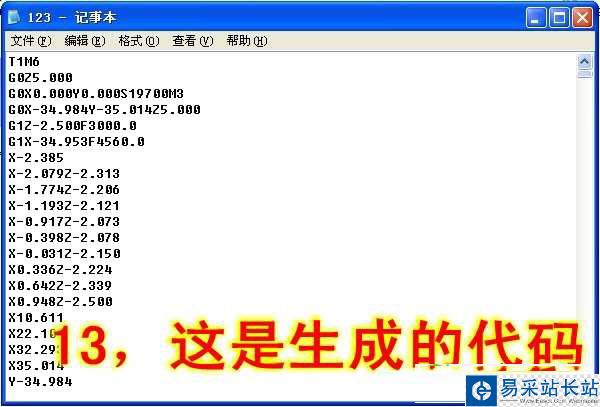

13、这是生成的代码

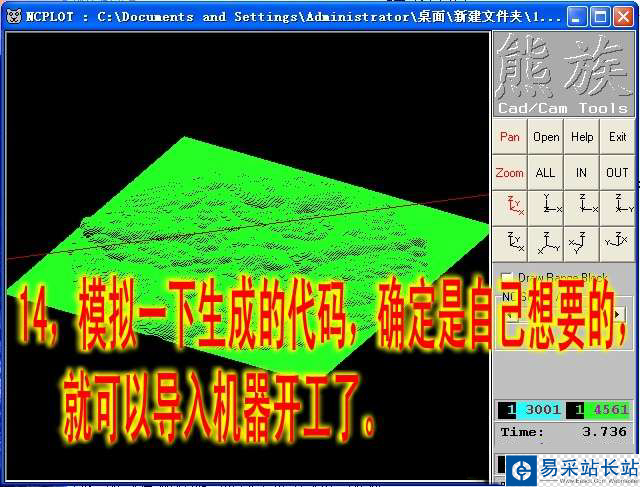

14、模拟一下生成的代码，确定是自己想要的，就可以导入机器开工了。
