中望cad查询功能怎么用 巧用中望CAD查询功能

说到CAD软件大家首先想到的应该是Autodesk旗下的CAD系列软件，不过国内有一些软件公司在这方面也有不错的产品，中望CAD就是其中一个。

中望CAD想必用的人还是不少的，下面西西就给大家介绍一下中望CAD中的查询功能怎么用。

中望CAD查询功能：

中望CAD中提供了多种查询功能，善用这些查询功能给CAD设计师绘制图纸带来了很大的方便。中望CAD可以查询的项目包括点坐标（ID）、距离（Distance）、面积（area）、质量特性（Massprop）、时间（Time）等功能的查询。

点坐标查询

在用中望CAD绘图的过程中，有时需要查看某个点的坐标，利用ID命令可以显示指定点的坐标。输入ID命令后，中望CAD将显示出指定点的X、Y和Z坐标值。

距离查询

Dist命令用于计算空间中任意两点间的距离和角度。

Dist命令查询内容所表示的含义：

距离：两点间的距离

XY面上的角：两点之间连线在XY平面上的投影与X轴的夹角

与XY面的夹角：两点之间连线与XY平面的夹角

Delta X：第2点X坐标相对于第1点X坐标的增量

Delta Y：第2点Y坐标相对于第1点Y坐标的增量

Delta Z：第2点Z坐标相对于第1点Z坐标的增量

面积查询

中望CAD中的面积查询命令可以计算一系列指定点之间的面积和周长，或计算多种对象的面积和周长。此外，该命令还可使用加模式和减模式来计算组合面积。

面积查询命令详解：

(1)　 调用"area"命令后，根据提示指定一系列角点，中望CAD将其视为一个封闭多边形的各个顶点，并计算和报告该封闭多边形的面积和周长。

(2)　 调用"area"命令后，根据提示某个对象，中望CAD将计算和报告该对象的面积和周长；可被"area"命令所使用的对象包括圆、椭圆、样条曲线、多段线、正多边形、面域和实体等。

在通过上述两种方式进行计算时，均可使用"添加（A）"模式和"减去（S）"模式进行组合计算。

(1) 添加（A）：使用该选项计算某个面积时，系统除了报告该面积和周长的计算结果之外，还在总面积中加上该面积。

(2) 减去（S）：使用该选项计算某个面积时，系统除了报告该面积和周长的计算结果之外，还在总面积中减去该面积。

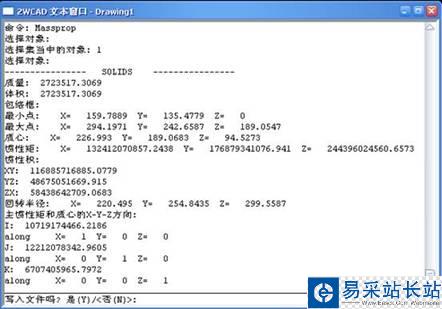

质量特性查询

在中望CAD专业版中还提供质量特性查询命令，可以计算并显示面域或实体的质量特性，如面积、质心和边界框等。

中望CAD还允许用户将MASSPROP命令的查询结果写入到文本文件中，显示查询结果的最后系统将给出提示：
