此次三维CAD教程是基于笔者丰富的厨卫设计经验，跟大家分享用中望3D轻松绘制吊码盒CAD模型。吊码是家具行业设计师经常接触到的一种橱柜配件，通过中望3D的混合建模内核，能够在进行CAD设计时实现实体与曲面的自由交互，从而保证吊码的CAD设计事半功倍。同时，中望3D独有的“边学边用”功能，能够让初学者很快就掌握三维CAD软件的设计要领，这也是笔者接触中望3D后能够迅速运用于实际CAD设计的重要原因。接下来，就跟大家介绍具体的三维CAD设计思路：

图1

　　启动中望3D程序(下载地址:https://www.Vevb.com/softs/63862.htm)，单击零件/装配，命名吊码盒，新建一个文件。

　　在基础造型工具栏单击“插入草图”，在左侧管理器窗口中单击确认，即可进入默认的XY坐标工作界面（XY坐标平面）。

　　采用草图工具栏之直线和圆弧两个命令，绘制吊码盒外沿形状草图线，接着在标注工具栏中单击标注，采用尺寸驱动技术，精确调整至需要的尺寸及形状（图2），然后退出草图。在这里，需要注意的是，采用尺寸驱动技术，有时候会造成整个或者局部草图线条倾斜、变形等问题，如何解决呢？这就要用到中望3D约束工具栏的“固定”系列命令了，只需将几条已经确定好的某条线或圆或点固定即可，中望3D约束固定功能在复杂的绘图情况下非常实用。

图2

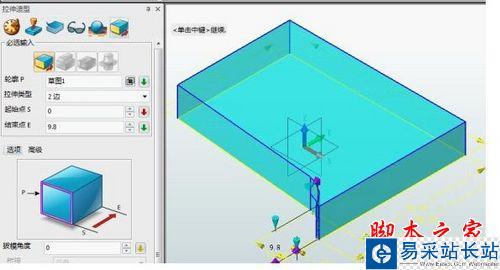

　　在基础造型工具栏单击拉伸命令，选择吊码盒草图线，在左侧的管理器窗口中参考下图输入相应的参数值，单击确定即可拉伸出实体（基体）模型（图3）。

图3

　　再次单击“插入草图”，点亮吊码盒实体（基体）模型表面，单击确定进入草图界面。

　　在工具栏单击“参考几何体”命令，鼠标左键点选吊码盒实体（基体）模型外沿轮廓线作为绘图基准，接着单击草图工具栏之“圆”的命令，绘制草图圆，按前文所述采用尺寸驱动技术以外沿轮廓线为基准，精确调整各个圆的位置和直径，并约束固定。然后采用直线、圆弧和偏移命令，绘制内部结构草图，并以外沿轮廓线和圆为基准，尺寸驱动精确调整草图线的位置。

　　在修改工具栏中，使用单击修剪和延伸修剪两个命令，可修剪多余草图线或者延伸草图线，结果如图4。需要提醒的是，这么多的草图线一定要衔接准确且封闭，千万不能“漏气”，否则会影响下一步的实体建模，变成曲面建模了，这一点要注意。然后退出草图，进入下一步建模程序。
