Proe5.0怎么设计三维立体的手机指环扣?

2024-07-16 17:14:39
字体:
来源:转载
供稿:网友

Proe5.0中想要绘制手机指环扣,该怎么设计这个三维零件模型呢?下面我们就来看看详细的教程。

软件名称:Proe5.0 M280终极版本 32位 中文特别版(附注册机+许可证文件+安装教程)软件大小:3.15GB更新时间:2017-06-14

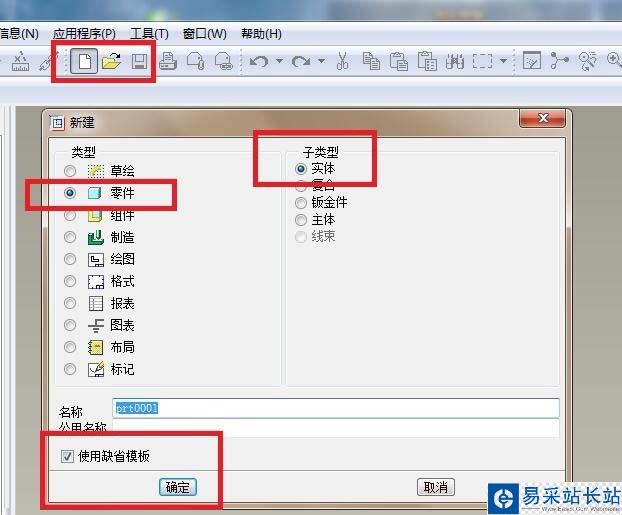

1、如下图所示,打开Pro/e5.0软件,“使用缺省模板新建一个实体零件文件。

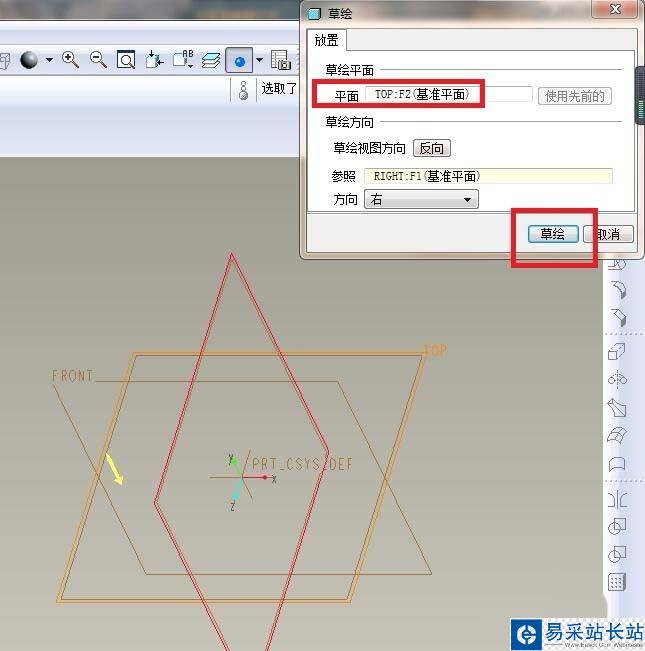

2、如下图所示,执行【拉伸——放置——定义——TOP面——草绘】。

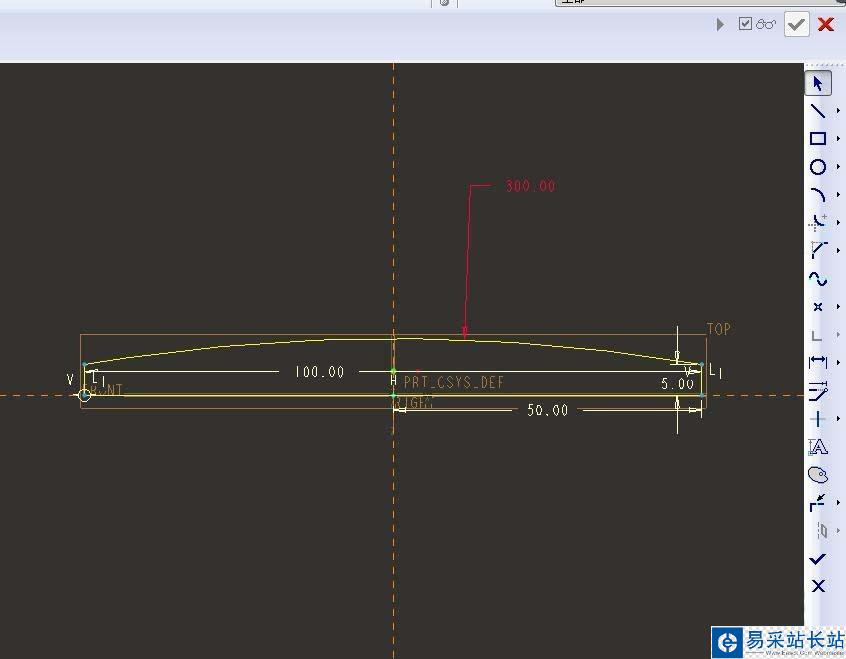

3、如下图所示,进入的草绘环境,首先在横轴上画一条长度100的线,两端点各距离纵轴50,然后分别以两端点为起点向上画一条直线段,长5,然后画圆弧线段,最后“√”完成并退出草绘。

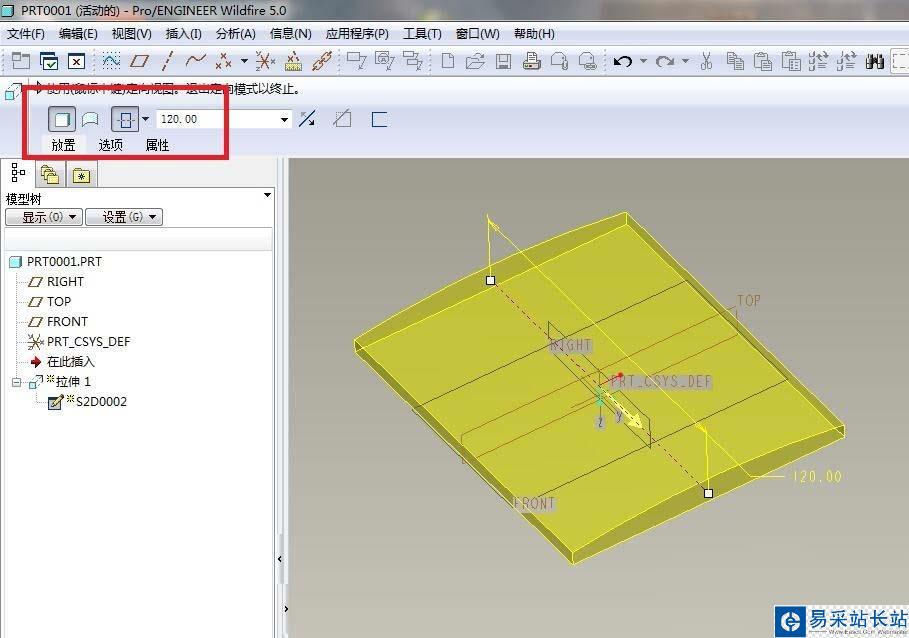

4、如下图所示,软件左上角设置对称拉伸,拉伸距离120,软件右上角“√”完成操作。

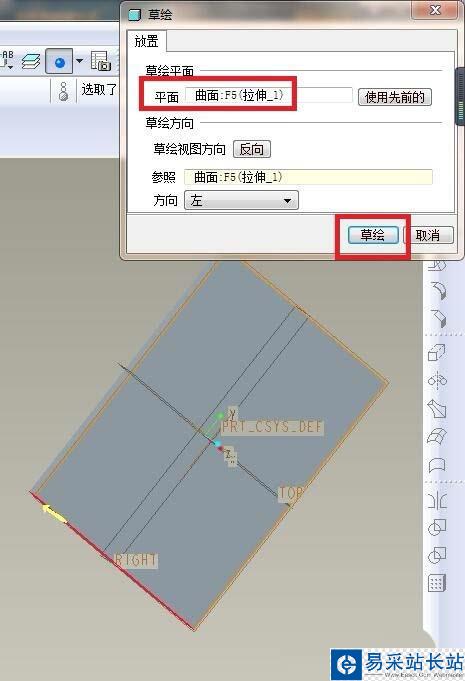

5、如下图所示,执行【拉伸——放置——定义——实体底部平面——草绘】。

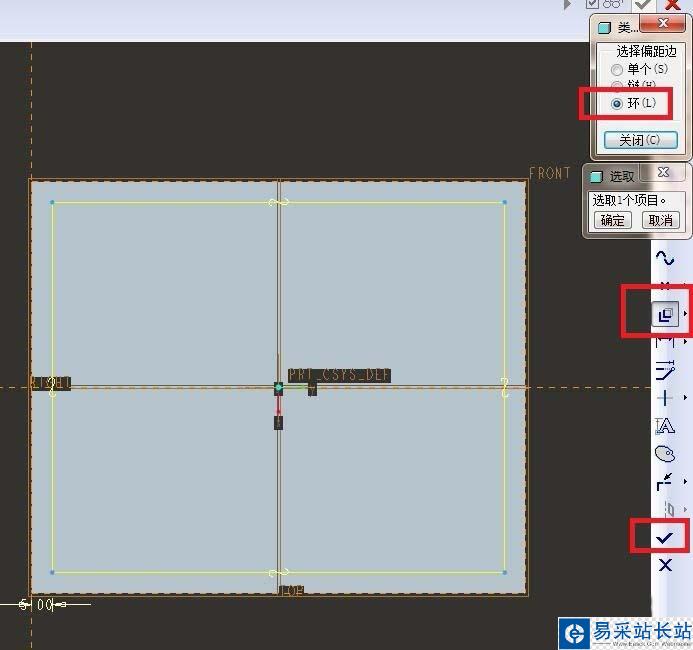

6、如下图所示,点击右边工具箱中的“偏移”图标,最上边的红色框选中点击“环”,然后实体中点击一个边就行了,然后看着方向设置成向内偏移5,最后“√”完成并退出草绘。

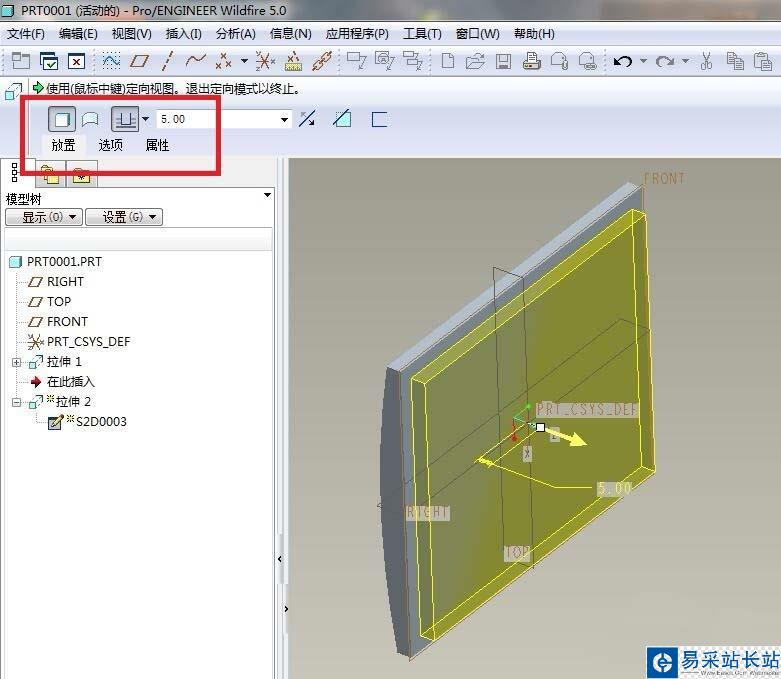

7、如下图所示,软件左上角设置拉伸高度5,软件右上角“√”完成并结束本次操作。

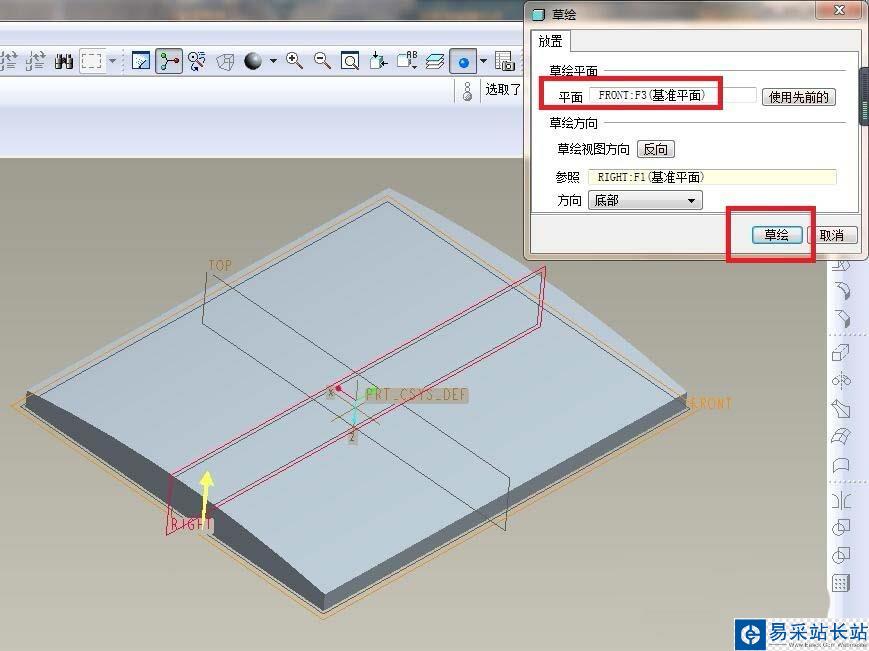

8、如下图所示,执行【拉伸——放置——定义——FRONT面——草绘】。

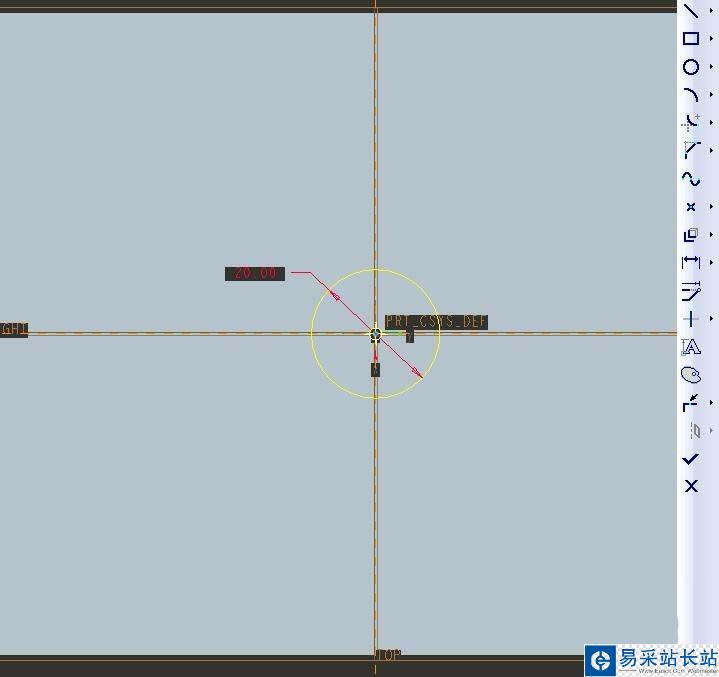

9、如下图所示,以坐标原点为圆心画一个圆,标注圆的直径为ø20,“√”完成并退出草绘。

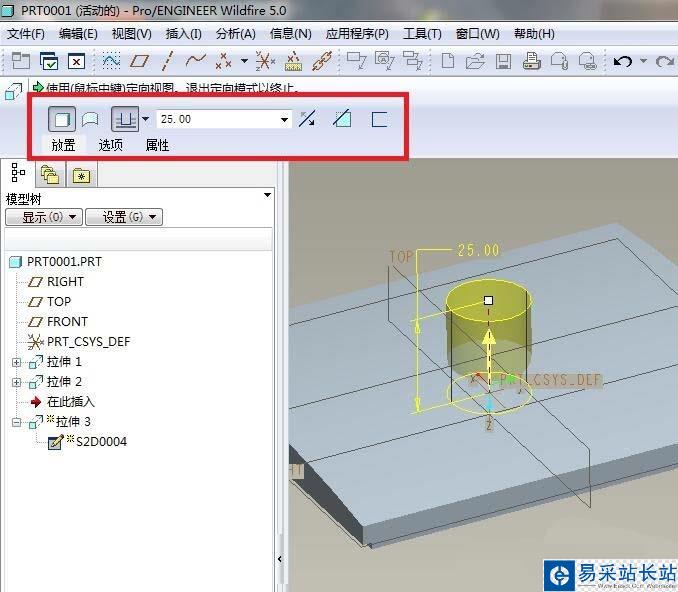

10、如下图所示,软件左上角设置拉伸高度25,软件右上角“√”完成并结束本次操作。

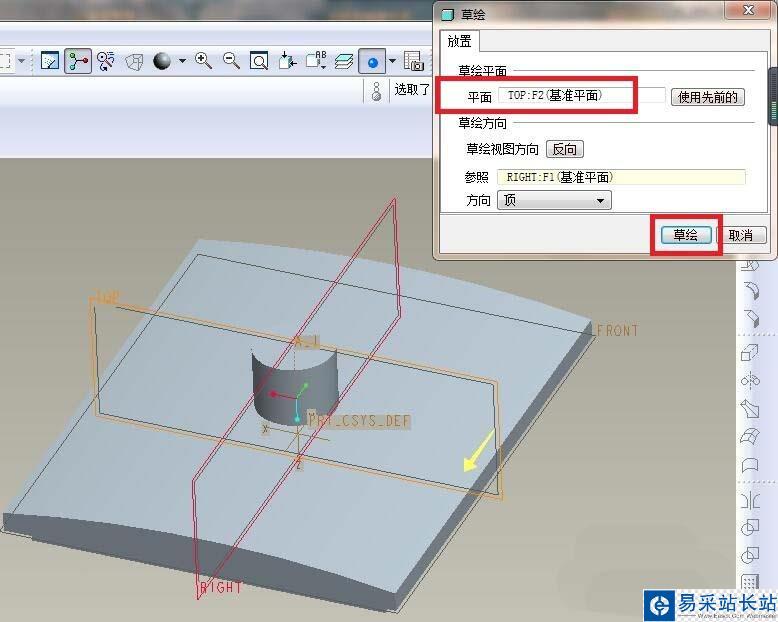

11、如下图所示,执行【拉伸——放置——定义——TOP面——草绘】。
