UG10.0怎么创建三维水管阀门模型?

UG中需要加墨水管阀门模型，该怎么创建这个模型呢？下面我们就来详细的教程。

软件名称：ug三维制图软件(UG NX) 10.0 64位 官方安装中文版软件大小：2.67GB更新时间：2016-10-25

1、在电脑桌面点击打开UG软件，在UG界面左上侧中找到并点击新建按钮，如下图所示。

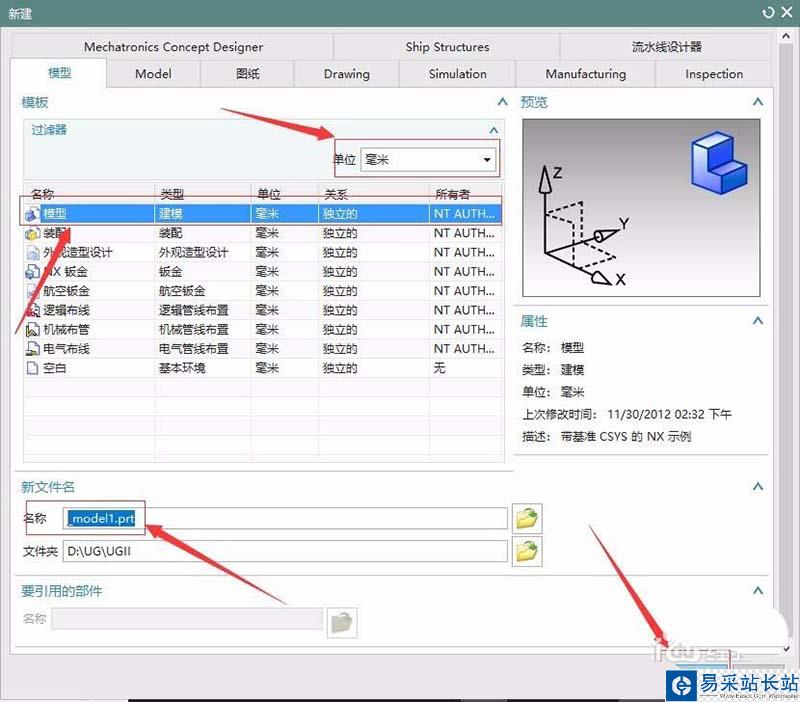

2、在新建界面中选择模型板块，在单位栏中选择毫米，选择列表中第一栏，名称那一栏中可以修改成自己想要的名字，最后点击确定按钮。

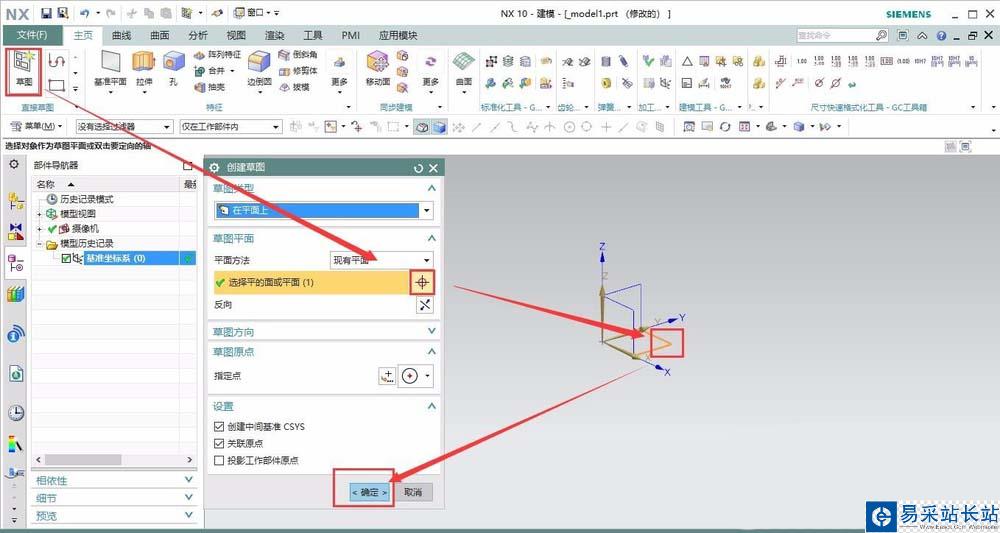

3、在建模界面左侧点击草图按钮，选择XY平面，点击确定，进行绘制草图操作。

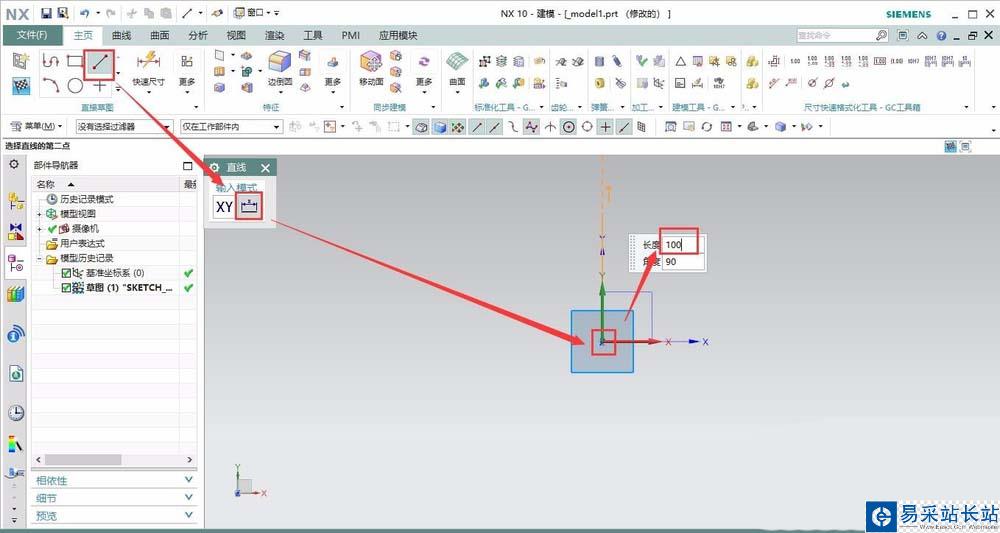

4、在界面左侧直接草图栏中选择直线，点击，输入模式选择参数模式，在长度栏输入100，在角度栏输入90度。

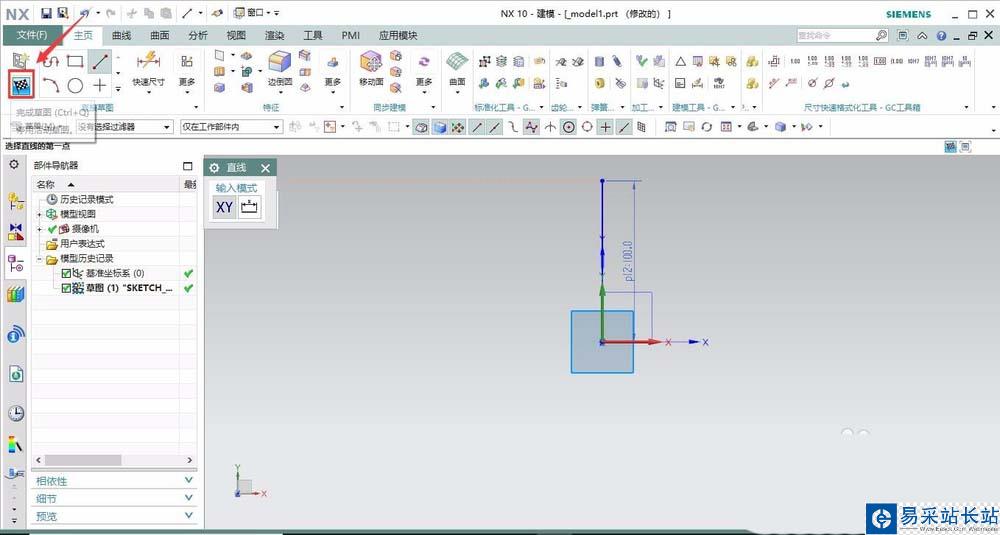

5、然后在界面左侧点击完成草图，停止进行草图活动。

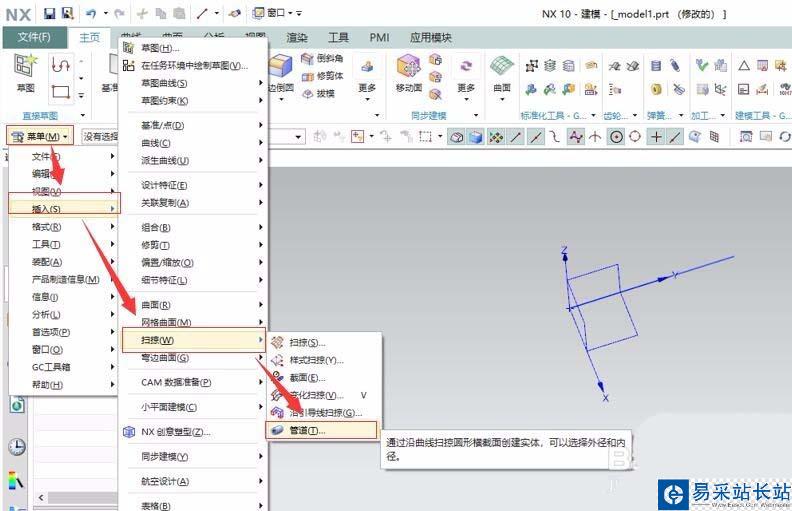

6、在建模界面依次选择“菜单”>“插入”>“扫掠”>“管道”，点击管道功能，这样可以通过曲线扫掠处管道。

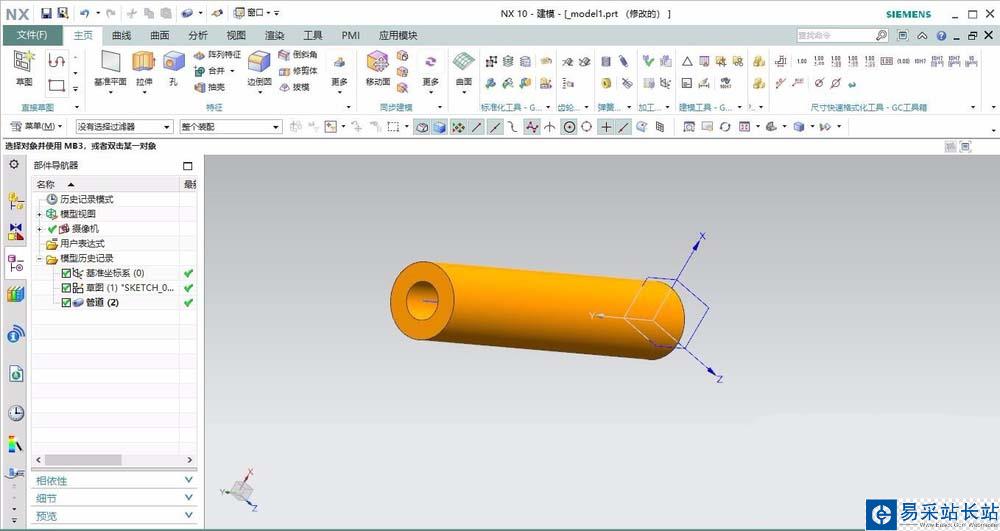

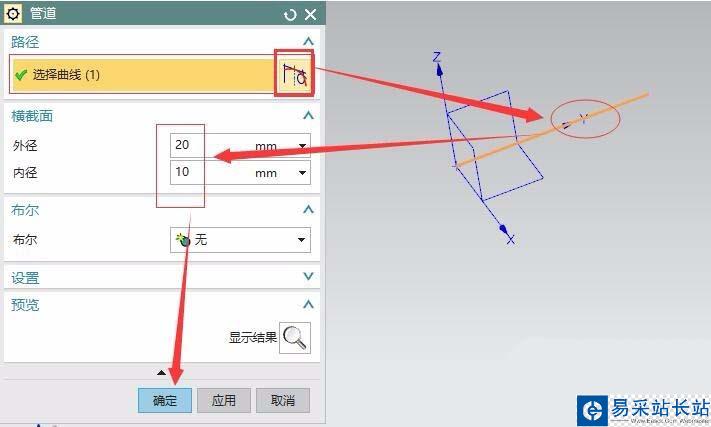

7、弹出管道界面时，在点击第一栏右边的按钮，在绘图显示区域选择我们刚刚绘制的直线草图，外径设置为20，内径设置为10，最后点击确定生成水管管道，如下图。

8、点击界面左侧的草图按钮，在草图平面板块中，在平面方法栏中选择创建基准坐标系，然后在基准坐标系栏中点击坐标按钮，如下图所示。

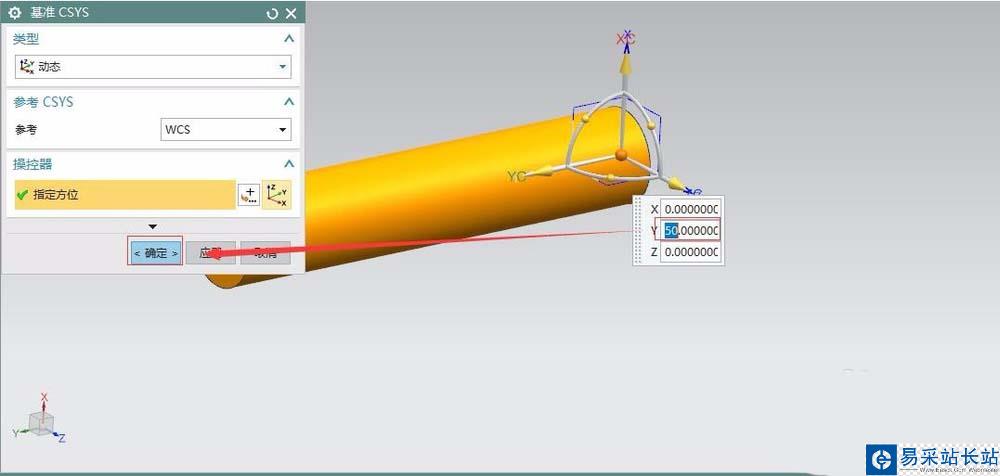

9、弹出基准CSYS对话框中，类型板块选择动态，在显示区域中坐标中心点的Y值改为50，然后点击确定。如图所示。
