UG怎么创建收口螺纹模型?

ug中制作螺纹两端的收口并不理想，该怎么创建出一个两端收口的螺纹呢？下面我们就来看看详细的教程。

软件名称：ug nx 9.0正式版 64位 简体中文特别版(附破解文件+安装破解教程)软件大小：2.92GB更新时间：2017-08-28

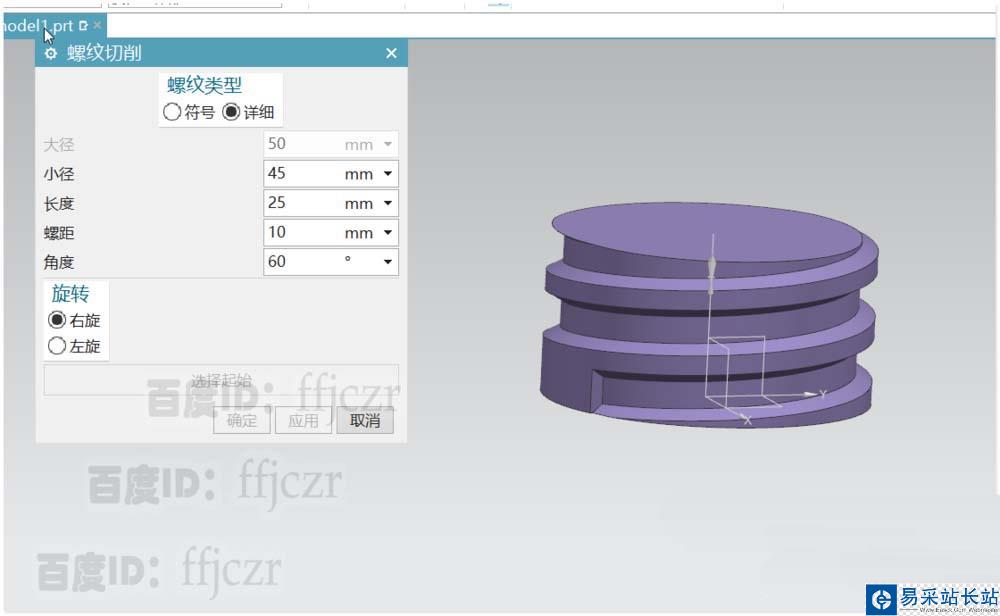

1、下图就是UG自带的螺纹创建命令得到的螺纹。显然这不是想要的。

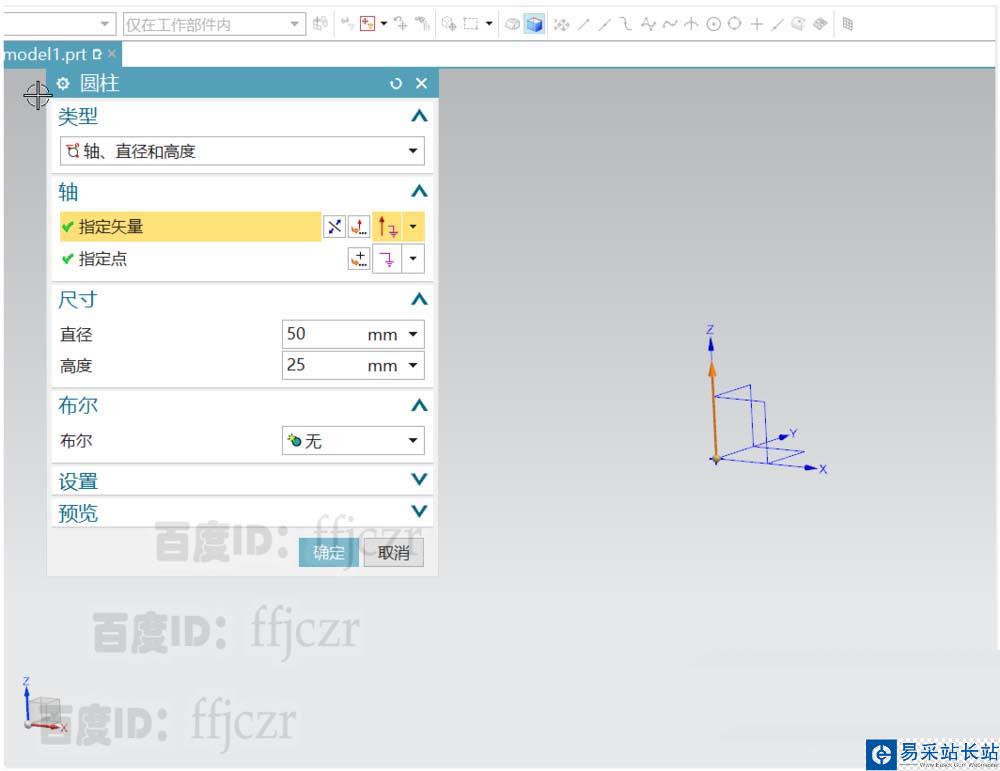

2、首先，创建一个圆柱，这个圆柱作为螺纹的底部。直径50，高25。

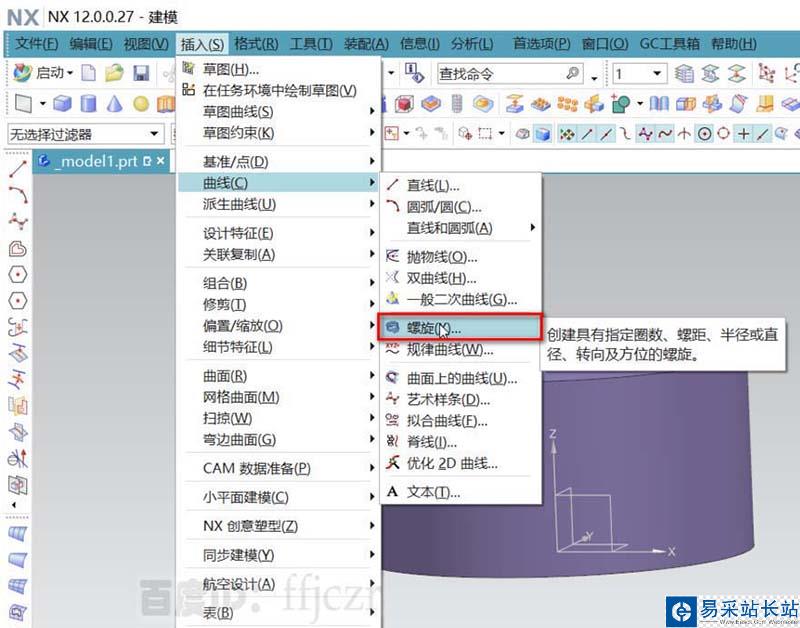

3、选择插入--曲线--螺旋；在坐标原点创建一个螺旋线。

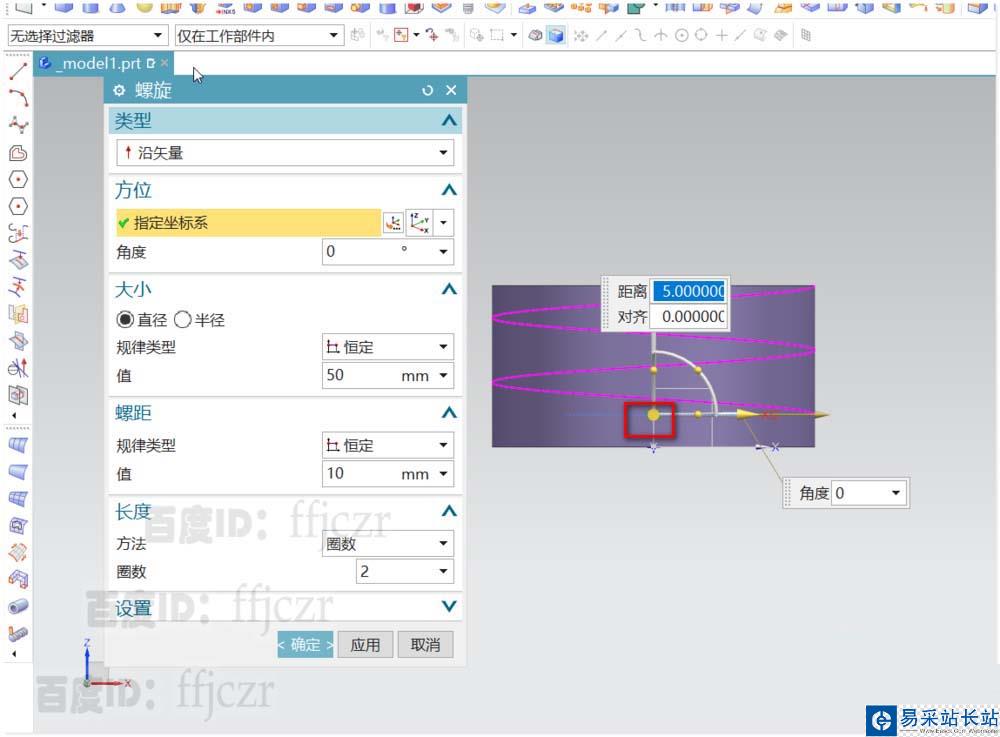

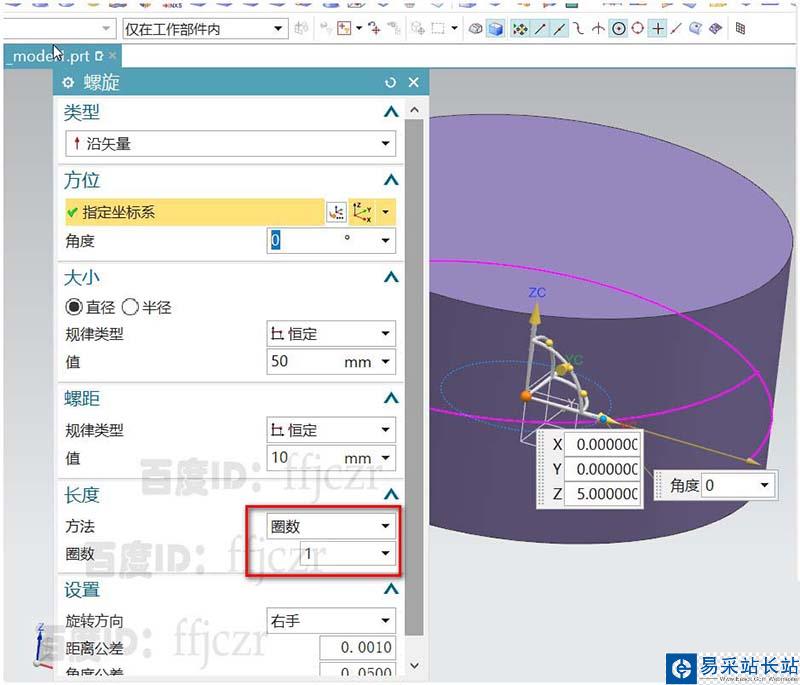

4、螺旋线的直径为50，螺距恒定为10，圈数为1.得到所要的螺旋线。这条螺旋线为扫掠的导线。

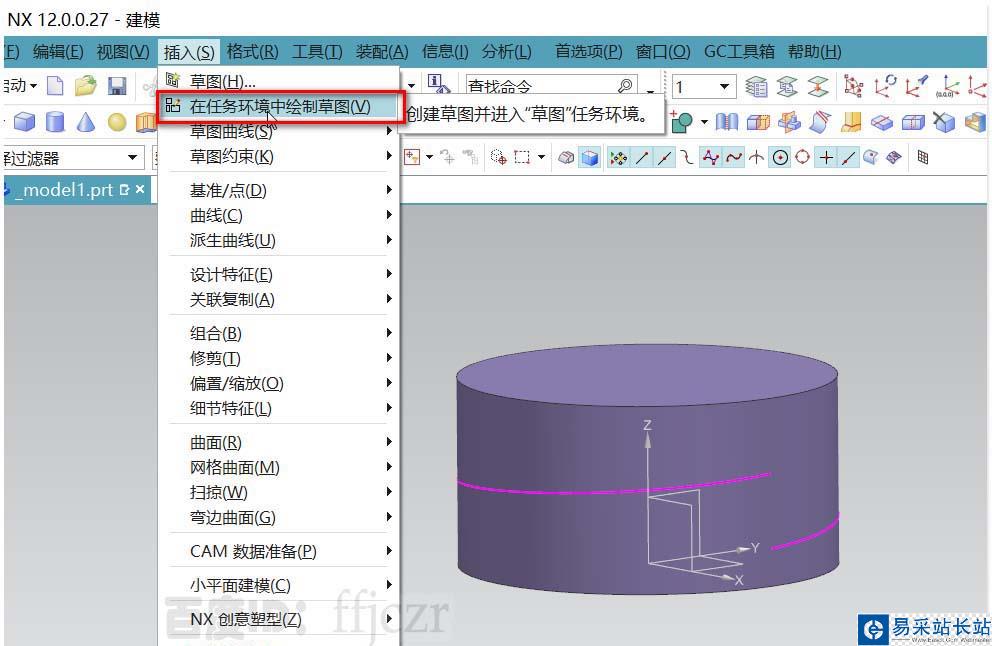

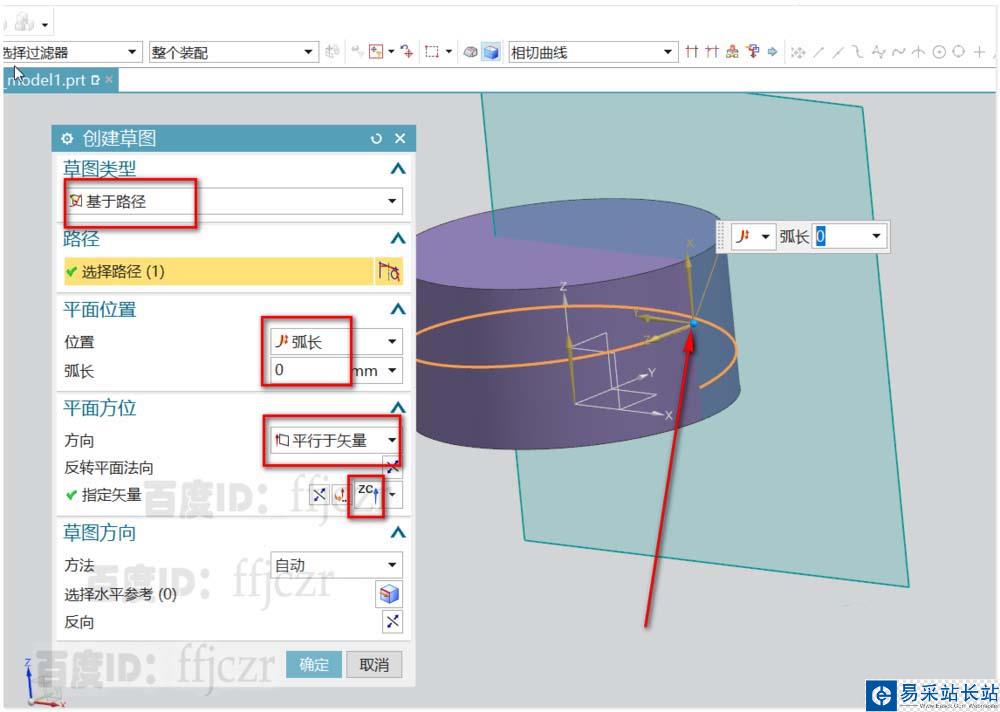

5、选择在任务环境中绘草图，选用基于路径，鼠标在螺旋线上点选，设定弧长为0处创建平面，平面平行于Z轴。
