Solidworks零件模型中怎么打孔?

当你在用Solidworks画3维时，是否会经常碰到需要将某个零件打孔？是否会碰到需要在某个零件上打多个孔？对于初学者来说，关于打孔可能不是很熟悉。下面与大家分享一下几种打孔的方法。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

一、异型孔向导

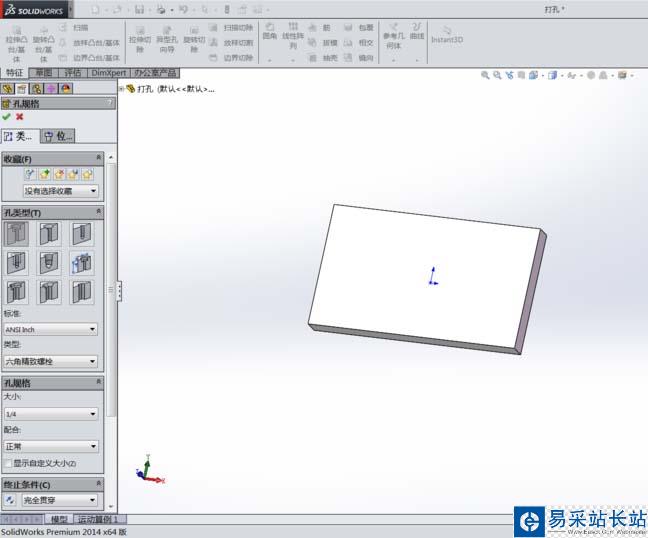

1、打开想要打孔的3维：打孔是去除材料，所以应该零件的基础上才能进行。打开自己想要打开的3维或新建自己的3维为打孔做准备。此处以下面视图为例，在立方块上进行打孔。

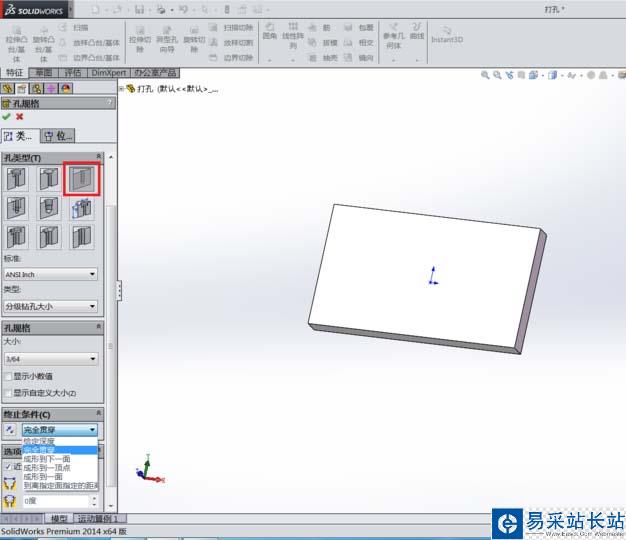

2、异型孔向导：鼠标单击异型孔向导，界面会自动跳出孔规格选择栏，根据自己需要选择孔的类型；如沉头孔、锥形螺纹孔等。此处选择孔。

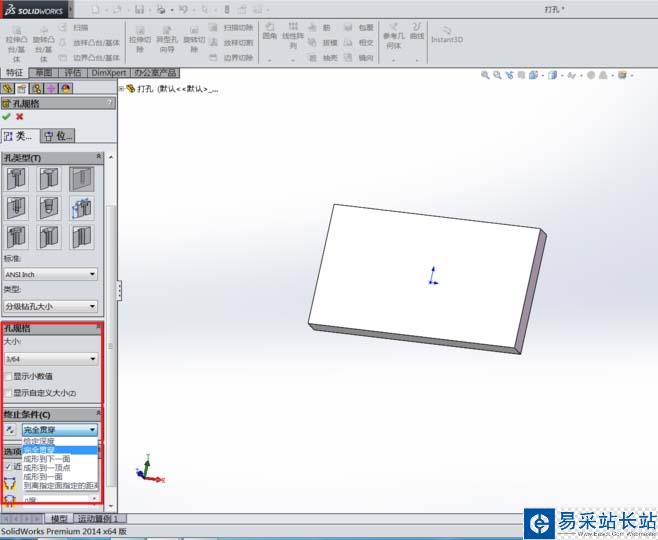

3、孔相关参数选择：孔类型选择后，即可对孔相关参数进行设置。孔的大小、孔的深度等。

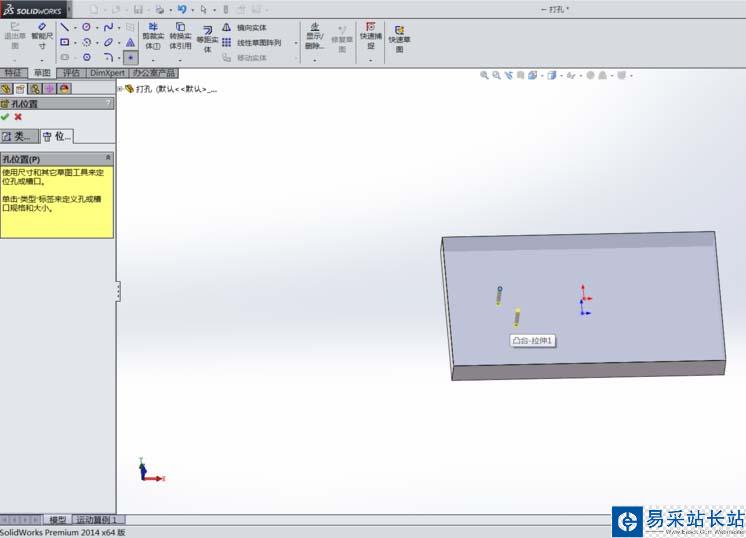

4、孔位置设置：孔相关参数全部设置好后即可单击勾“√”进行退出，界面出现孔位置对话框后在零件上的某一面单击放置即可。（面为需要打孔的那一面）

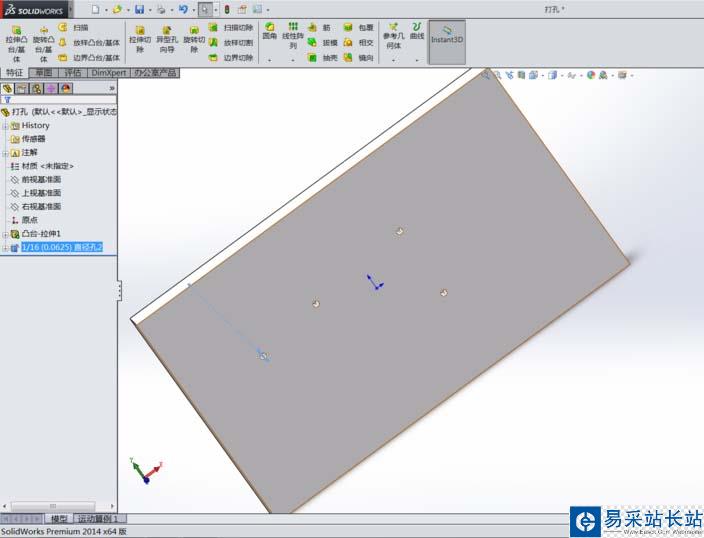

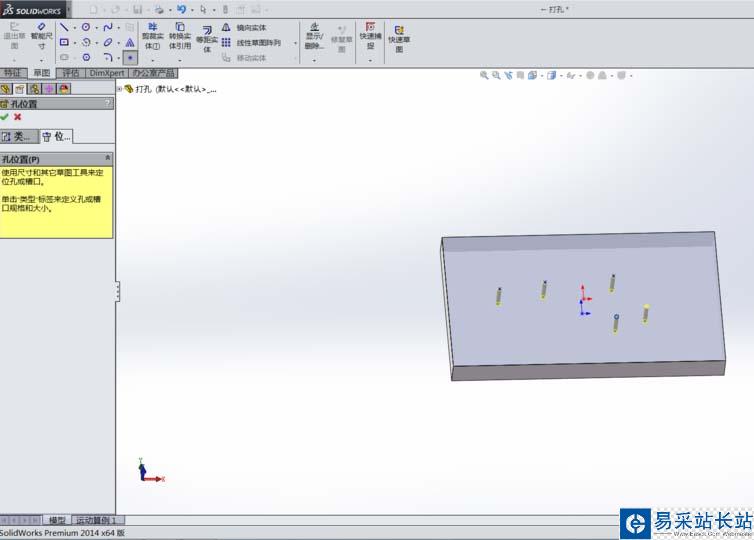

5、孔放置好后退出：孔的放置面设置好后，可移动鼠标，每单击一次即可在面上放置一个孔，可放置多个。放置完成单击“√”即可。
