Solidworks怎么绘制奶瓶的三维模型?

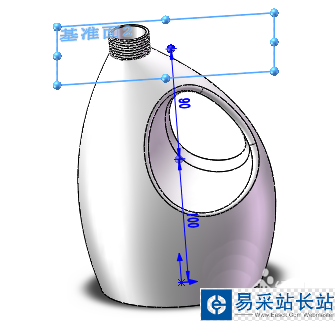

随着3D打印时代的到来，简易物品可以即时打印制作。该经验详细介绍使用Solidworks创建奶瓶的三维模型，可以零基础仿做。

软件名称：SolidWorks 2017 SP0 官方中文免费版(附破解文件)软件大小：12.7GB更新时间：2017-02-27

1、打开Solidworks，选择[零件]图标，新建文件。

2、插入基准面。单击[参考几何体]，选择展开菜单栏中的[基准面]选项，弹出[基准面]对话框，选取[上视基准面]为第一参考，[偏移距离]设为100mm，单击[确定]生成[基准面1]；继续创建基准面，选取[基准面1]为第一参考，[偏移距离]设为90mm，单击[确定]生成[基准面2]。

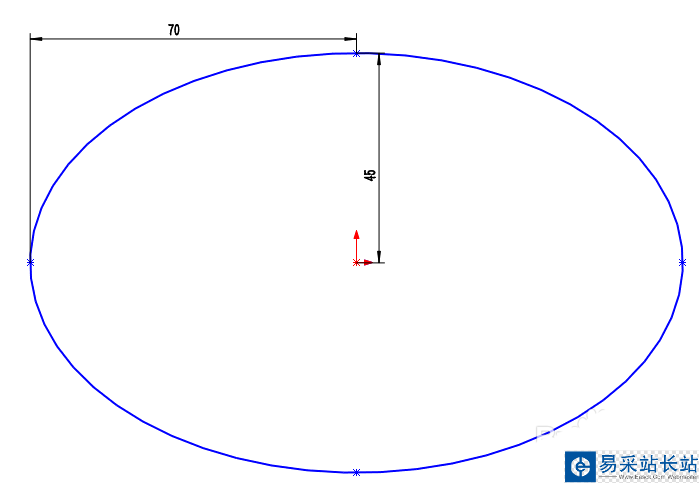

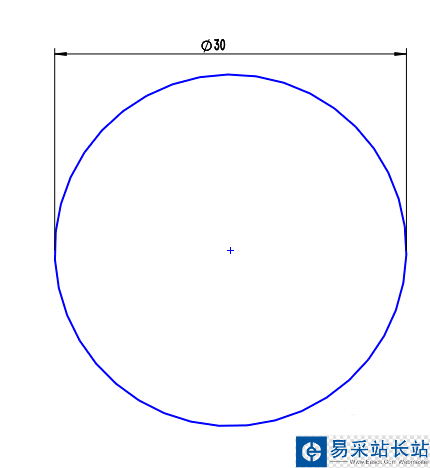

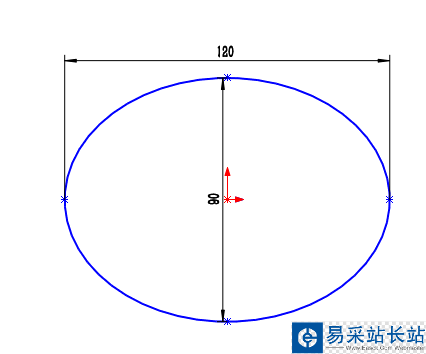

3、绘制草图。在[上视基准面]上绘制一个椭圆；在[基准面1]上绘制另一个椭圆；在[基准面2]上绘制一个圆。

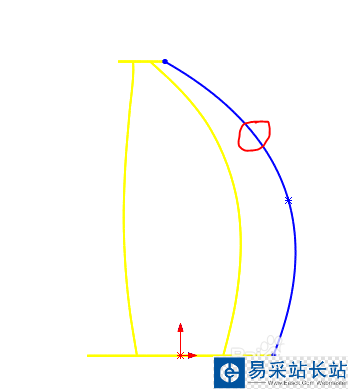

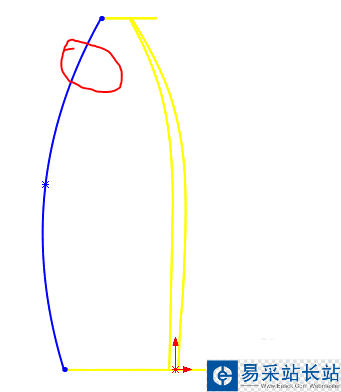

4、绘制左右侧放样引导线。选择[前视基准面]新建草图，用[样条曲线]命令，绘制左侧放样引导线1，完成后退出草图；重复上述操作，绘制右侧放样引导线2。

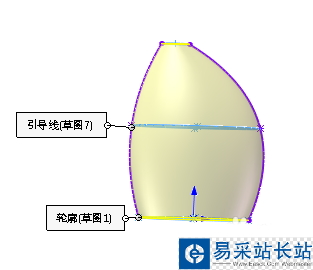

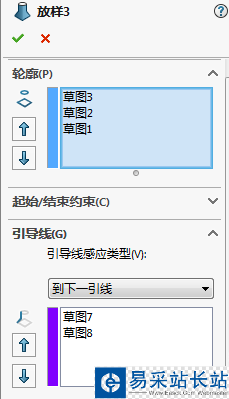

5、放样处理。单击[特征]面板上的[放样/凸台基体]，轮廓依次选取圆,中间椭圆,底部椭圆,引导线选取步骤4中的两条引导线，单击[确定]生成放样特征。

6、创建基准面。单击[参考几何体]，选择展开菜单栏中的[基准面]选项，弹出[基准面]对话框，选取[前视基准面]为第一参考，[偏移距离]设为25mm，单击[确定]生成[基准面3]；重复操作，继续创建[基准面4]。

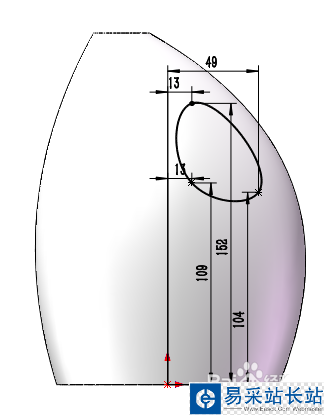

7、绘制草图。在[前视基准面]上绘制含3个控制点的闭合样条曲线，尺寸如下所示。
