CATIA罗盘怎么旋转和移动零件?

很多CATIA的初学者，看到罗盘以为只是显示当前零件相对坐标系的位置的，其实CATIA种罗盘有很多功能，如果灵活运用对日常工作中方案制作、爆炸图、精确移动零件等帮助很大。本次就重点讲解一下旋转和移动零件的功能。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

1、启动CATIA，打开需要调整（旋转或者移动）的零件。

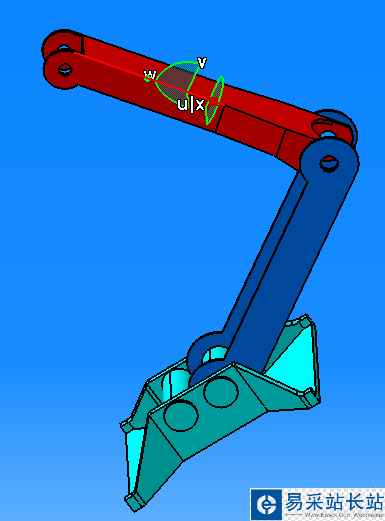

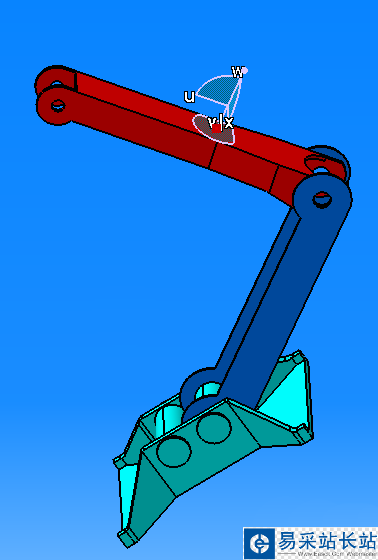

2、点击罗盘原点（红色点），然后拖动罗盘到零件的任意平面，到达需要的位置后释放鼠标。此时坐标系由XYZ变为UVW（坐标系颜色变成绿色）；

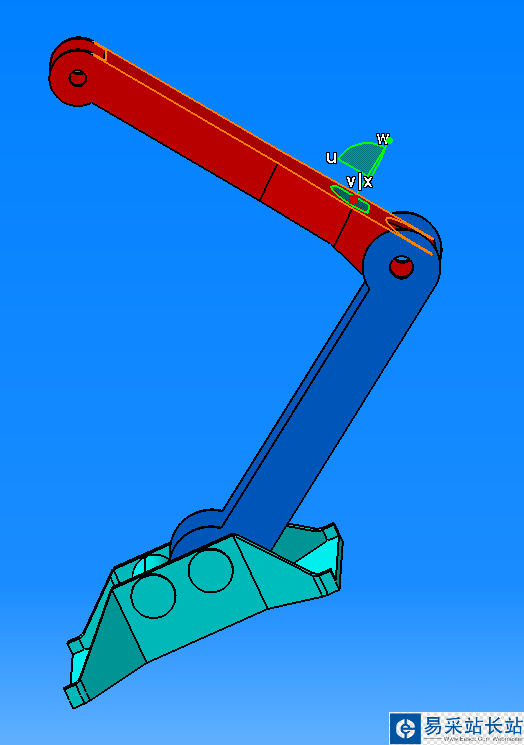

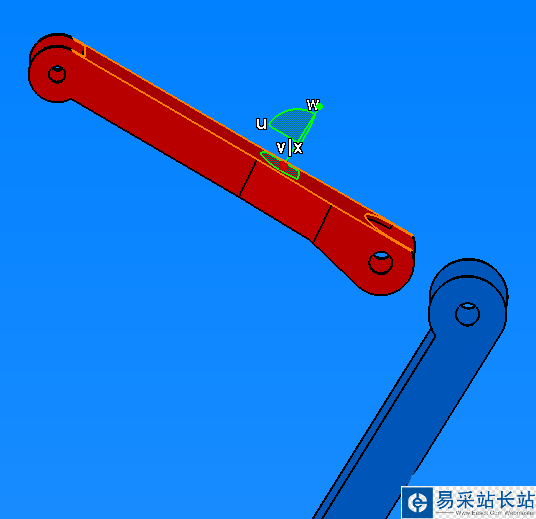

3、点击U轴，拖动坐标系到合适位置释放就可以了；移动后效果如下。如果要返回原位置Ctrl+Z即可复位；

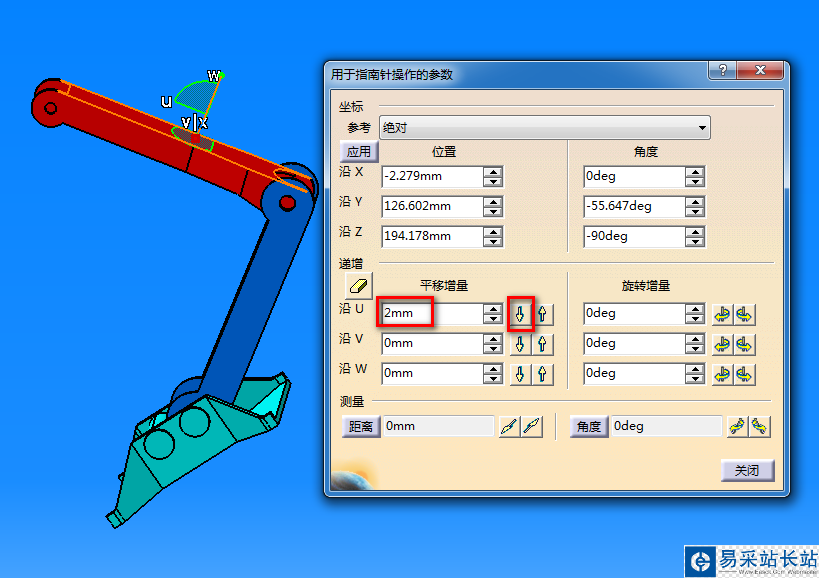

4、如果需要精确移动零件，双击坐标系，弹出对话框，可以输入数值，比如沿U向移动2mm,输入2，再点击箭头即可移动，箭头向上表示向该轴正方向移动，箭头向下表示向该轴反方向移动；

5、旋转零件方法同上。

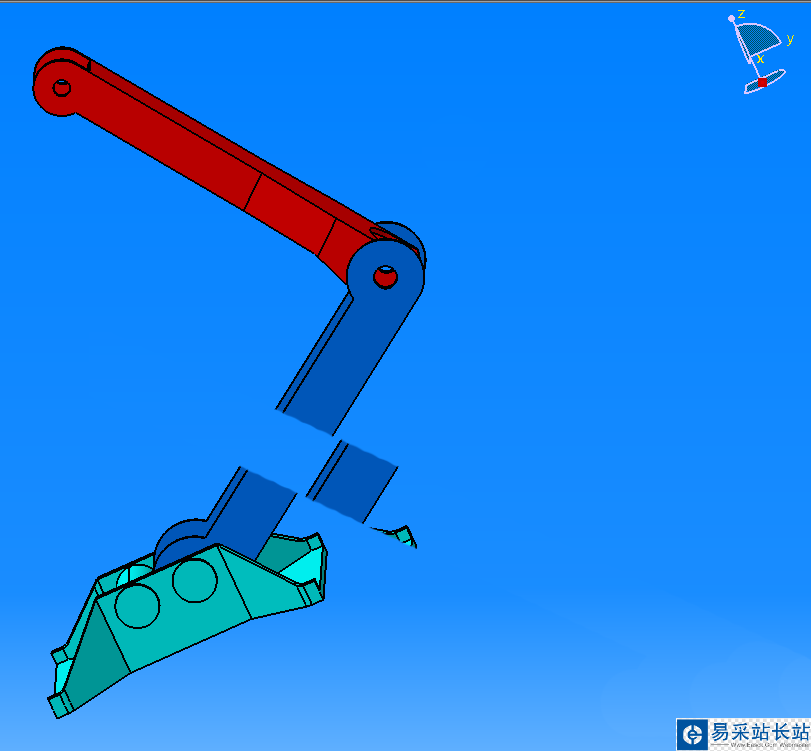

6、特别说明：如果移动后罗盘颜色变成浅灰色，就说明移动失败，需要重新移动。
