CATIA怎么设计一个三叉套筒的零件模型?

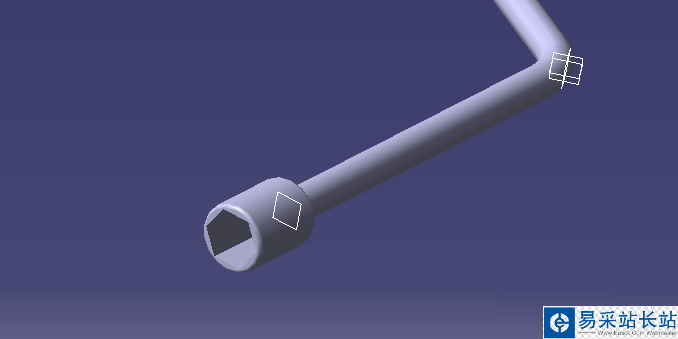

用CATIA软件绘制三叉套筒，用到肋的命令，并且用到法向平面命令等，看一下效果图。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

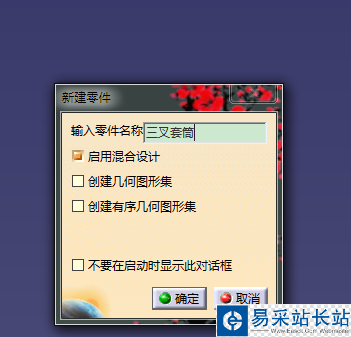

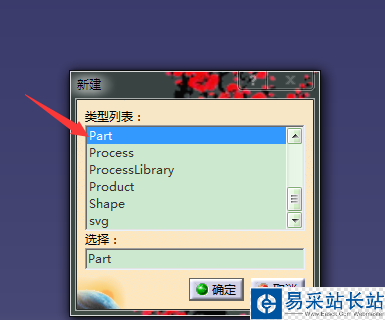

1、打开CATIA软件，新建一个PART文件命名为三叉套筒；

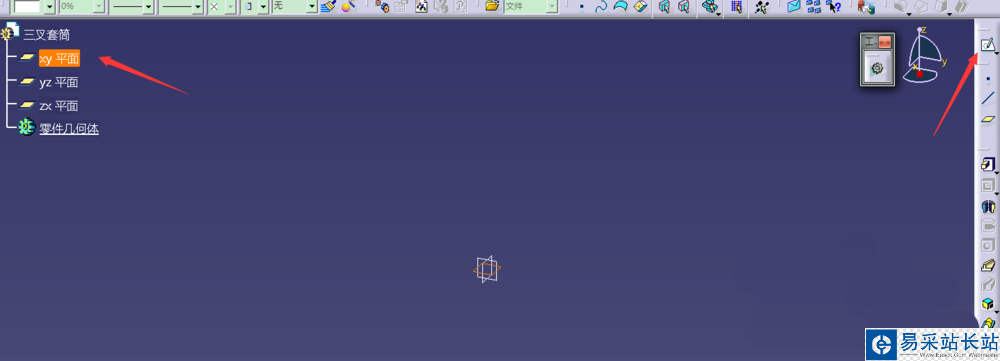

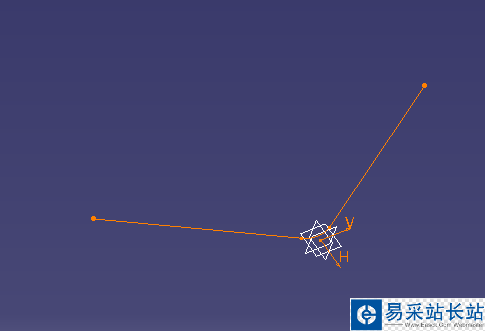

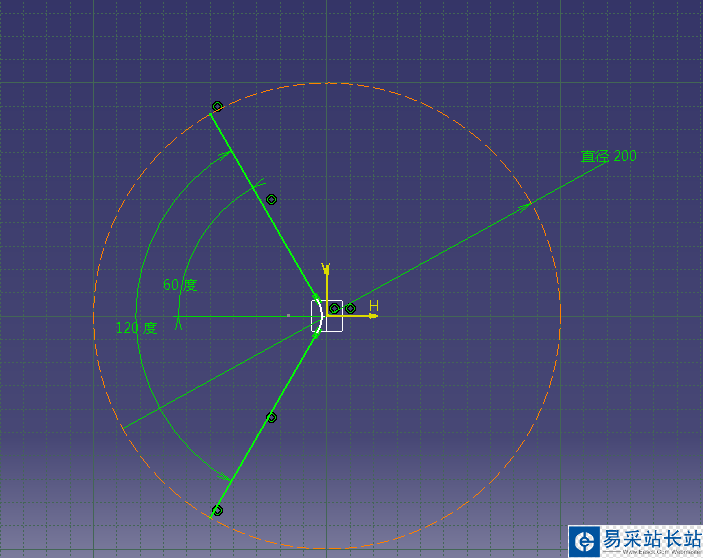

2、选择XY平面进入草图，绘制一条折线并且约束尺寸然后退出草图；

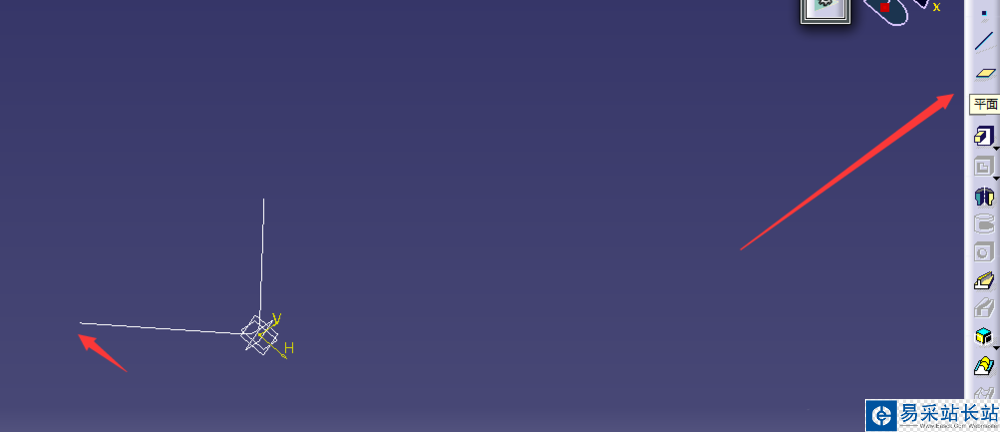

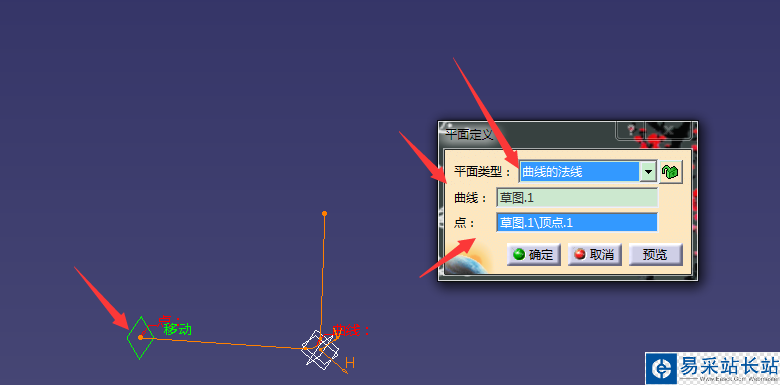

3、创建一个平面，选择曲线的法向创建；

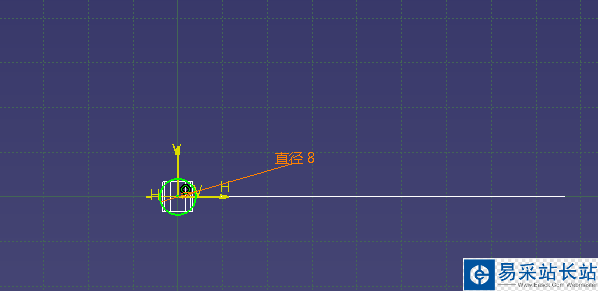

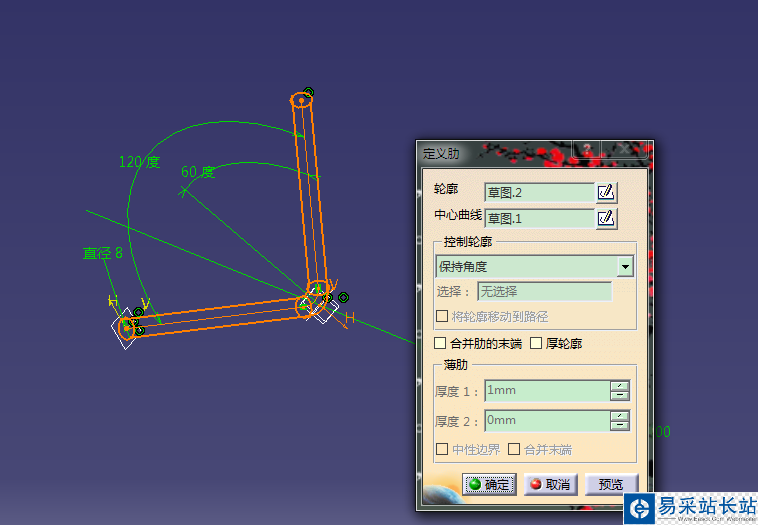

4、进入新建平面绘制一个直径8的圆，退出草图选择肋

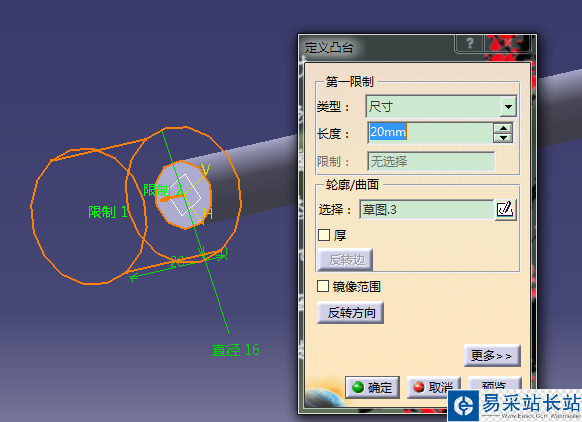

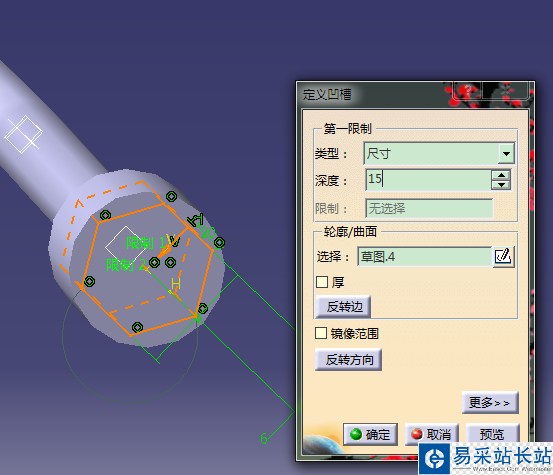

5、选择一个平面进入草图绘制一个直径为16的圆，退出草图进行拉伸，然后再绘制一个六边形内接圆半径为6，进行凹槽处理。
