CATIA创成式曲面怎么实现?

CATIA曲面旋转作为其中一个基本功能，其中创成式曲面设计是非常重要的模块，该怎么使用这个功能呢？下面我们就来看看详细的教程。

软件名称：CATIA V5-6R2013 64位 简体中文特别版(附安装破解教程)软件大小：1.71GB更新时间：2017-06-22

1、打开CATIA软件，选择创成式曲面设计。选择曲面工具栏中的拉伸曲面下面的下拉箭头，可以看到旋转曲面按钮

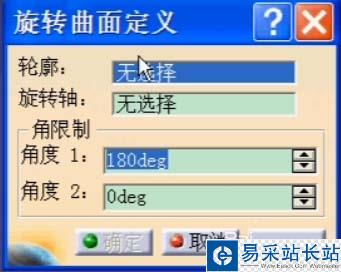

2、点选旋转曲面按钮可以看到旋转按钮界面，但我们需要先制作旋转所用轮廓

3、点选草绘按钮

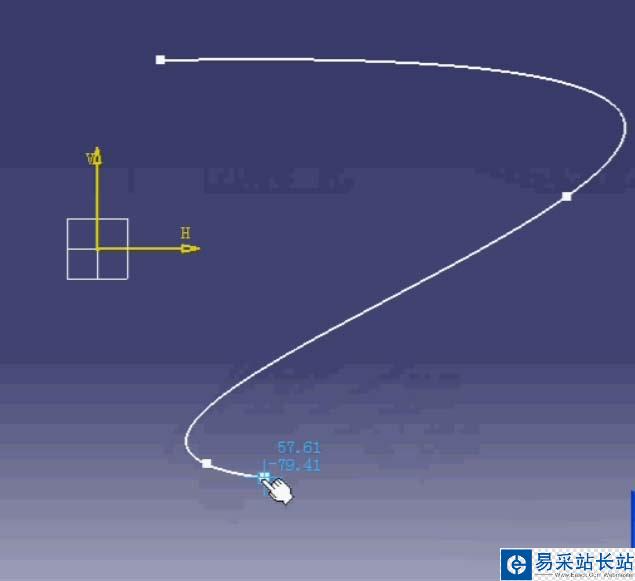

4、选择草绘按钮，点选草绘平面。在草绘平面上绘制样条曲线。

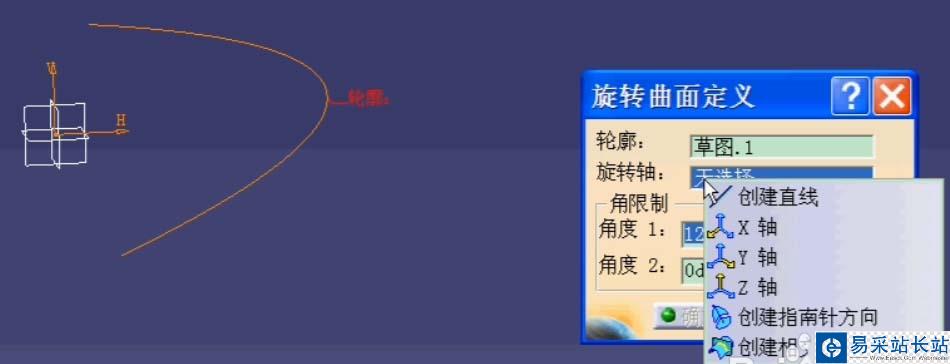

5、退出草绘按钮，重现点选旋转按钮，选择刚刚绘制的草图作为轮廓。旋转轴旋转与草绘平面平行的按钮。

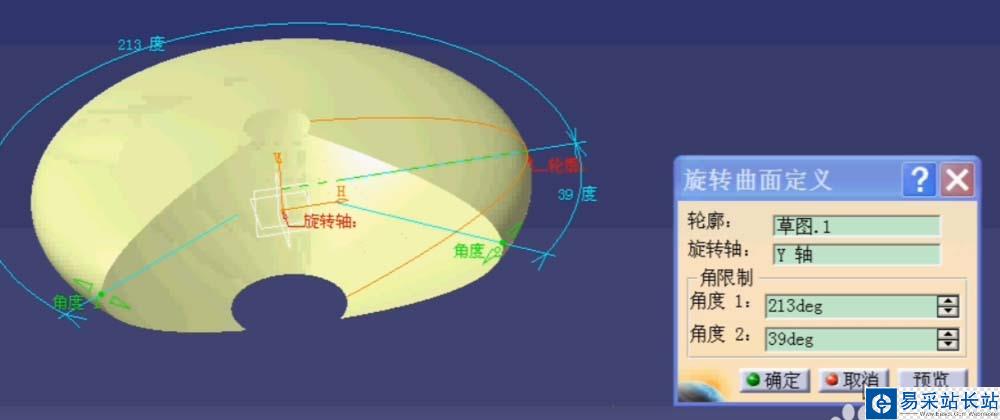

6、旋转角度可以选择，但是两个方向角度相加不得超过360°。

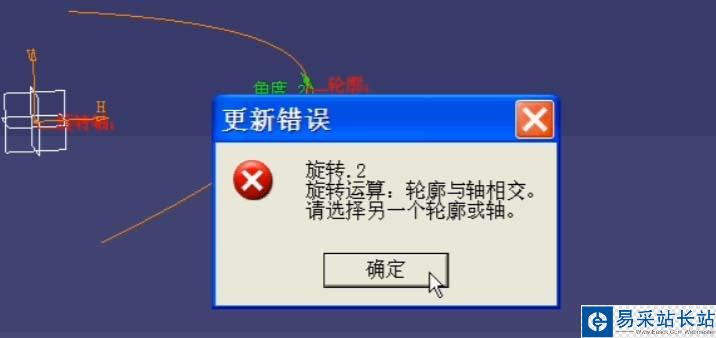

7、点选旋转轴也不可以选择与草绘平面垂直的轴线，否则会出现不能选择的错误界面。

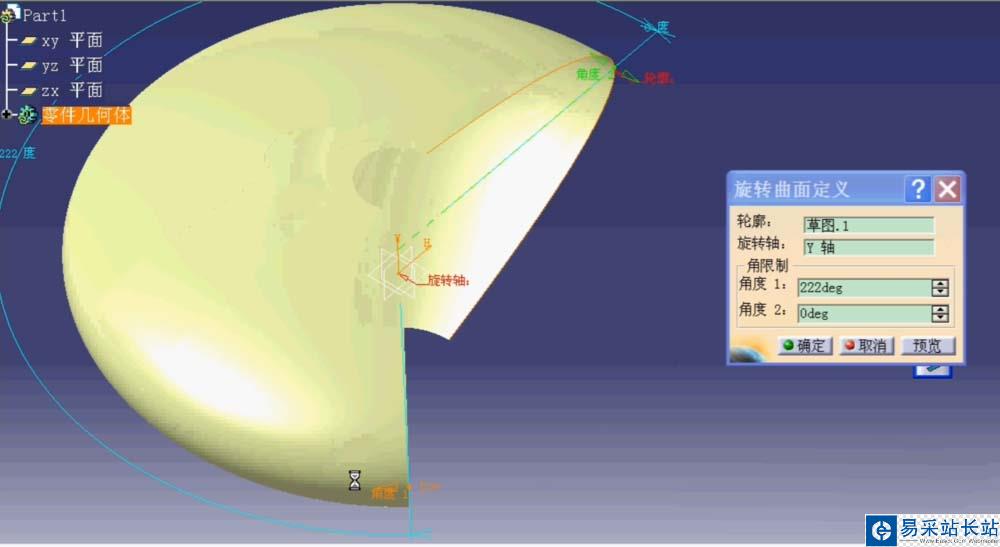

8、点击确定，这样我们就可以完成曲面选择操作

以上就是catia创成式曲面设计的详细教程，喜欢的朋友可以参考一下。
