solidworks中怎么使用放样切割的技巧?

solidworks软件在机械设计中是有特色的，很多功能进行了模块化，在命令特征里面分的很细，对初学者来说是比较容易接受的，这里讲一下在solidworks中的放样切割的使用技巧。

软件名称：SolidWorks 2010 SP2.1 中文破解免费版软件大小：4.64GB更新时间：2013-07-29

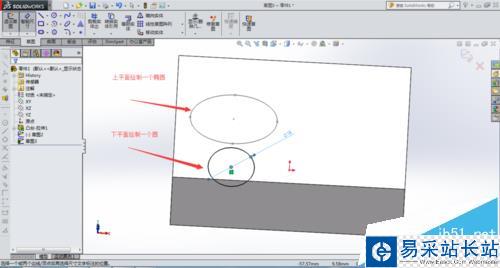

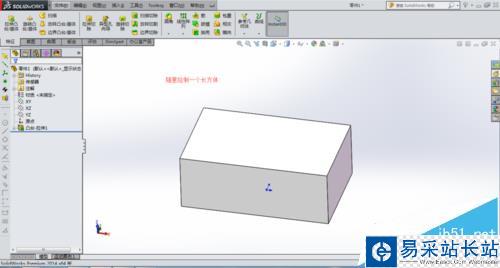

1、随意绘制一个长方体为例，在长方体的上平面绘制一个椭圆，在下平面绘制一个圆，如图所示。这里只是举例介绍方法，大家可以随意绘制自己需要的形状。

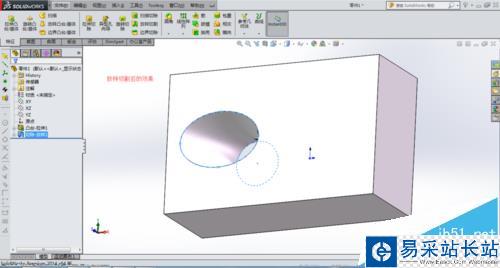

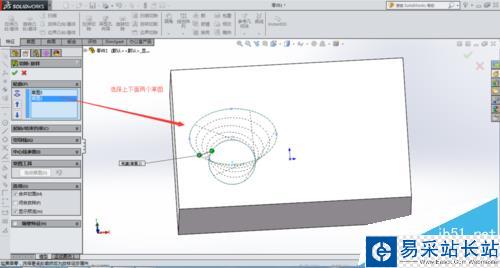

2、选择放样切割，以上下平面的两个草图为轮廓，形成的形状如图所示，点击确认切割，最后效果如图。不难看出，该切割方式是针对上下轮廓进行均匀比例拉伸切割。

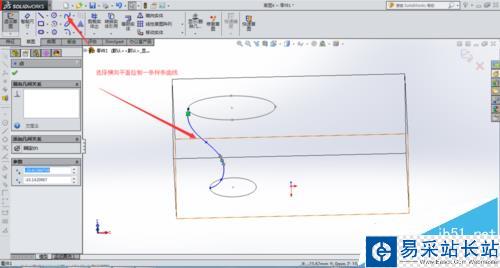

3、我们把刚刚放样切割的步骤删除，在进入草图，选择横向基准面，用样条曲线绘制一条上下草图的连接线，如图所示

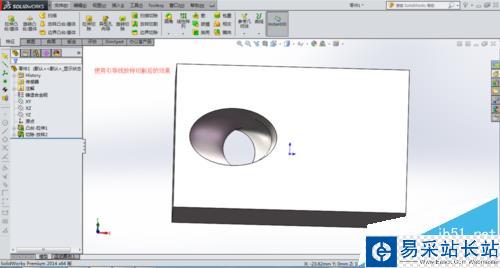

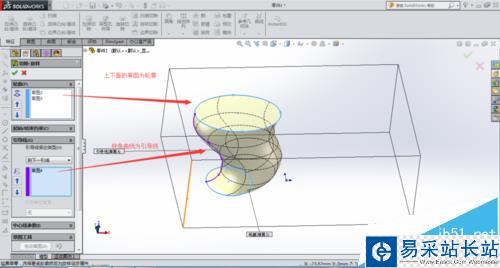

4、完成草图后，再次点击放样切割，选择上下平面草图为轮廓，选择样条曲线为引导线，进行放样特征的创建，最后切割后的效果如图所示

注意事项：

所谓放样就是根据我们的形状来设计，所以首先要绘制好需要的轮廓。
