solidworks怎么给工程图中的钣金折弯线注释?

solidworks出工程图  钣金展开后折弯线 注释 如何设置 隐藏或者显示

软件名称：solidworks2016中文版(附序列号) 64位 软件大小：3.5GB更新时间：2016-03-01

1、任意一基准面，创建一钣金模型，如图

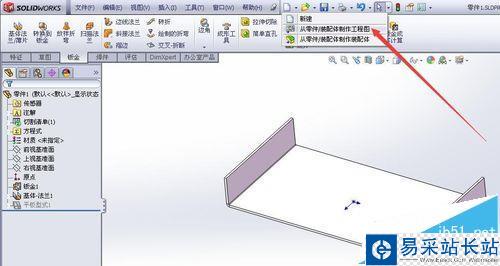

2、保存零件，创建工程图-从零件/装配体制作工程图

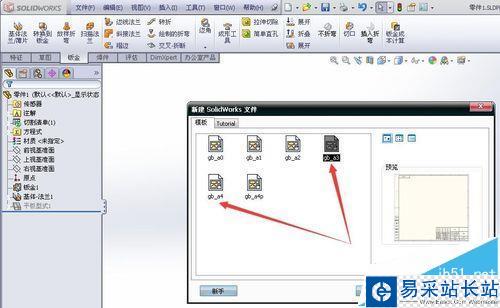

3、选择自己需要的模板或者公司已经制作好的模板

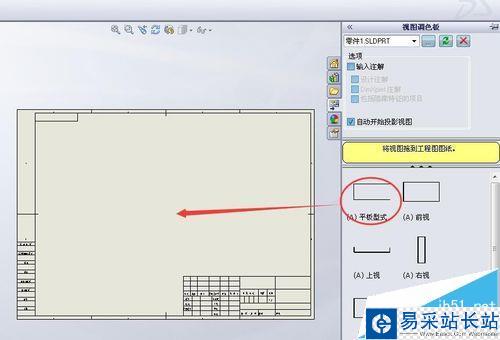

4、从右侧设计库将零件的展开模型直接拖动到图纸中，效果如下图所示

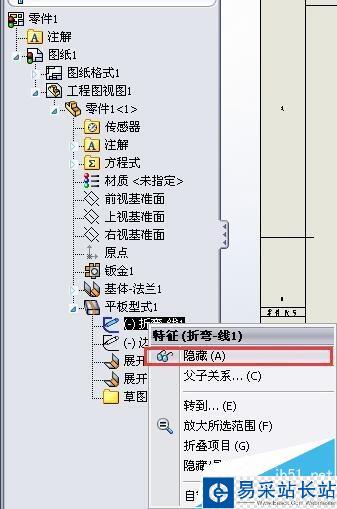

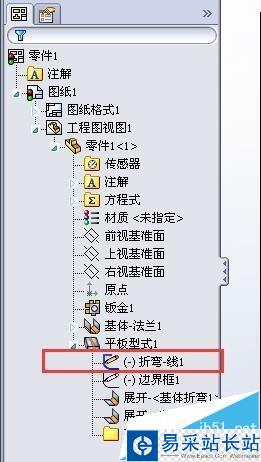

5、点击左侧设计树，找到平板型式-折弯线-右击-隐藏

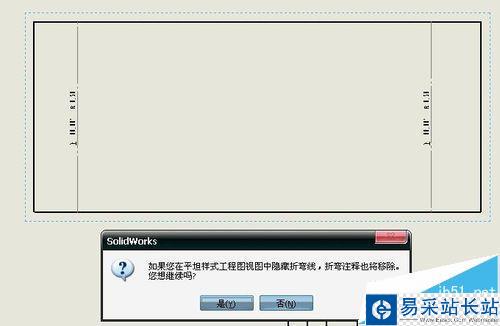

6、弹出一个对话框，点击是，确定

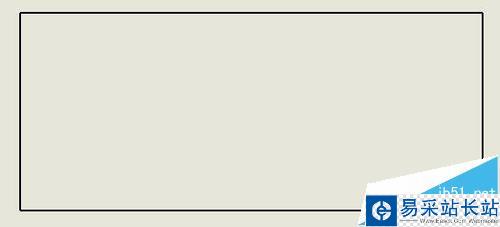

7、展开型式中的折弯线和折弯注释就被隐藏掉了。

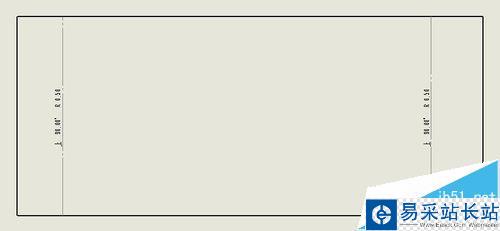

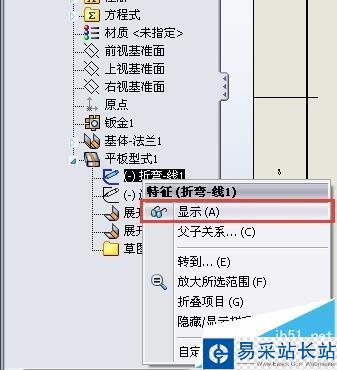

8、同样的，如果想显示展开型式中的折弯线和折弯注释，点击左侧设计树，找到平板型式-折弯线-右击-显示，就可以显示出来了。但是，显示出来的只有折弯线，如何将折弯注释也显示出来呢？

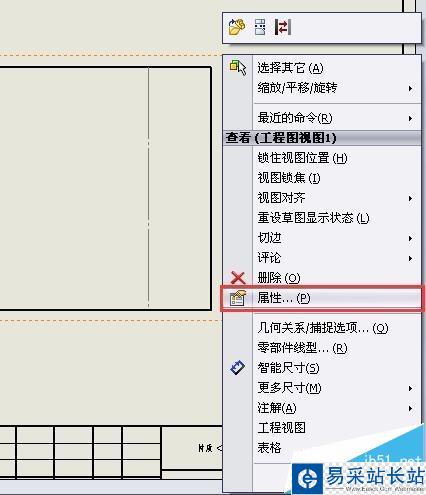

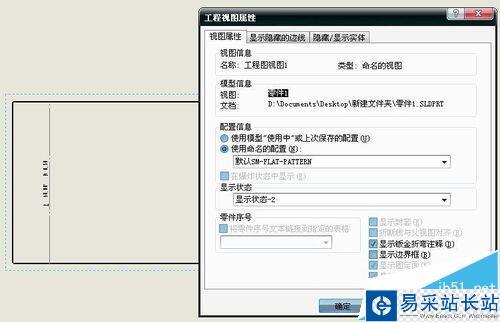

9、在平板型式的图纸框中，右击-属性-右下角位置-勾选显示钣金折弯注释，向上或者向下 90度折弯就会显示出来了。
