CATIA怎么使用? CATIA进入/退出草图编辑的教程

软件名称：catia v5 r20 32位 简体中文安装免费版(附破解文件+安装教程)软件大小：1.38GB更新时间：2016-05-09

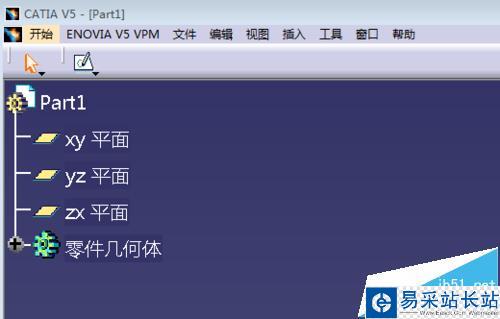

1、打开catia三维制图软件，呈现如下图界面;

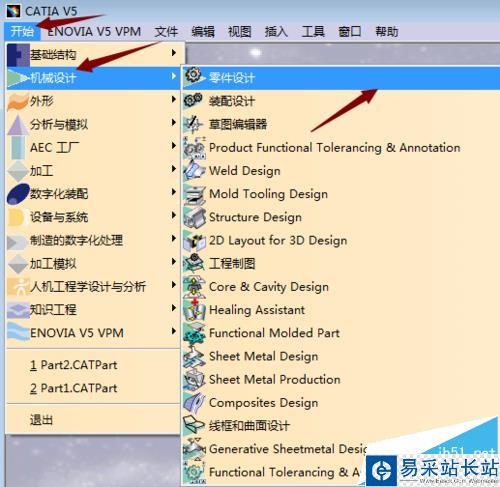

2、点击打开界面中最上面的菜单栏中，找到开始命令，左键点击开始命令，在弹出的下拉菜单中选择机械设计，然后找到零件设计如下图;

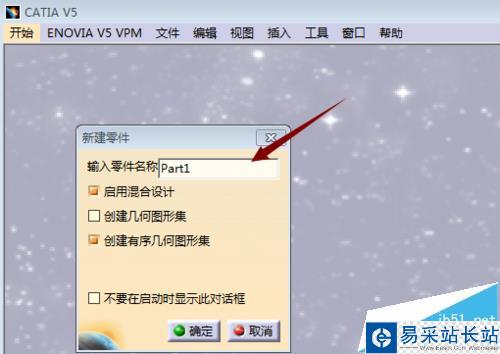

3、左键点击零件设计，弹出新建零件对话框，具体如下图；

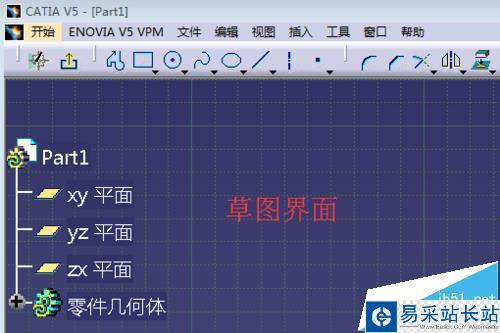

4、在对话框中填入零部件名称，点击确定弹出零部件设计界面，如下图；

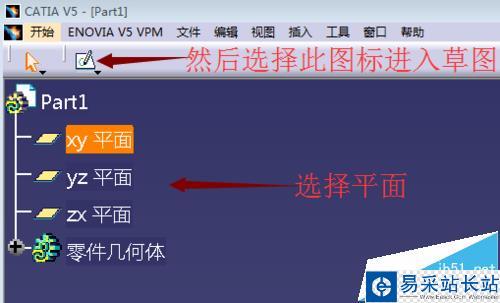

5、在零件件设计界面，点击选择X、Y、Z三个平面中的一个平面，然后点击进入草图绘制，如下图

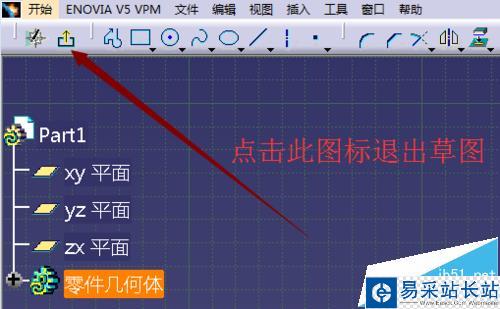

6、如果绘制完成后，需要退出草图。只需要点击退出工作台即可回到零部件设计界面。具体如下图；
