proE怎么绘制正多边形实体零件模型?

在proe软件中，草图的工具栏上是没有多边形绘制图标的，那么遇到带有多边形的零件，在pro-e中该如何设计呢？比如下图，我用的是proe5.0绘制的；不同的软件参数化建模设计略有不同，比如之前使用UG软件时，其草图中是有多边形工具的，而PE是需要调用系统模板才有，用习惯后，绘图也非常的方便。

软件名称：PROE2001(Pro/Engineer) 精简绿色中文版(支持64位)软件大小：125.7MB更新时间：2014-11-11

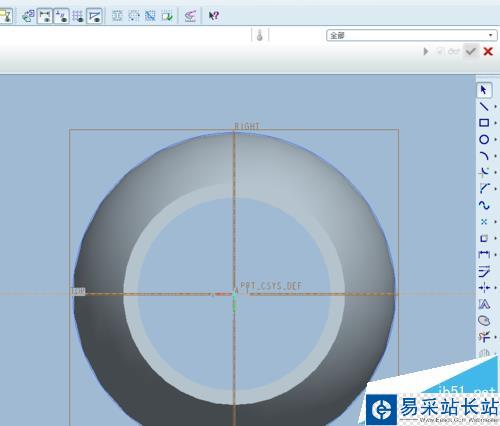

1、用proe5.0新建一个零件模板，然后进入到草图模式下；

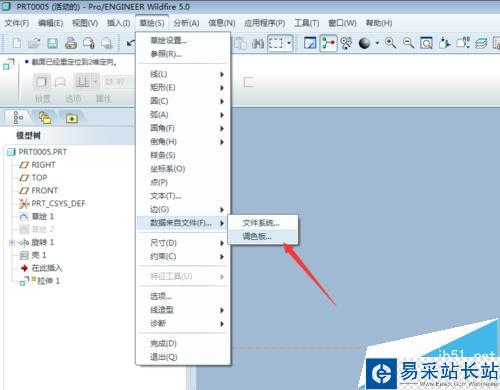

2、找到草图菜单－数据来自文件－调色板；（如果是用其它软件绘制好的六边形，可以使用来自系统文件）

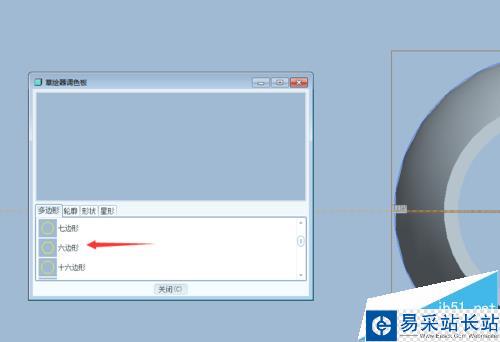

3、当打开草绘器调色板后，我们就可以看到pro/E软件中自带的一些标准模板了；

4、双击六边形，然后把其拖动到当前的绘图窗口中；根据所参数化建模图纸的要求，把多边形定位到PROE图形的中心；

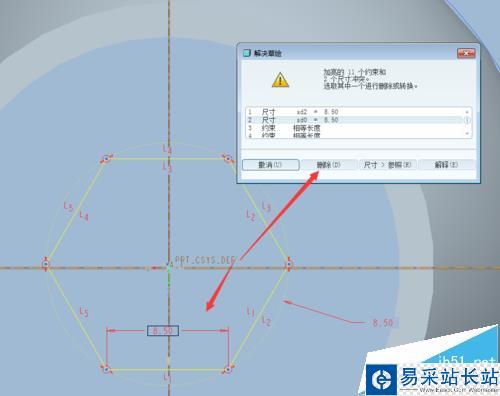

5、如需要调整多边形的大小，可以双击尺寸或修改标注，如出现尺寸干涉，可以删除多余；

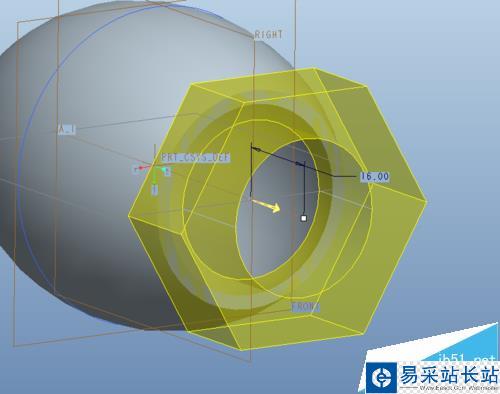

6、在确定完成proe多边形的位置、大小尺寸的调整后，其创建的拉伸实体如下图；
