CAD中点对象绘制的方法

在学习CAD的基本图形的绘制前，先要学会CAD中点对象的绘制，因为复杂图形都由点、线、面组成，所以要先会点的绘制，如何绘制呢，点分为单点、多点、等分点等，下面小编就为大家带来CAD中点对象绘制的方法；一起去看看吧。

方法/步骤：

1.单点样式的选择

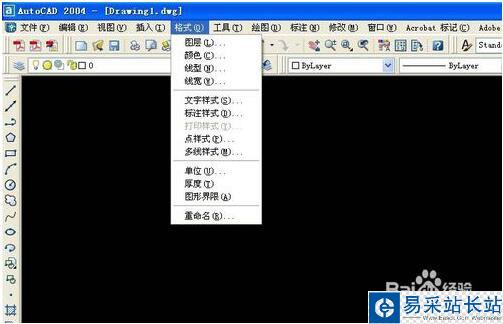

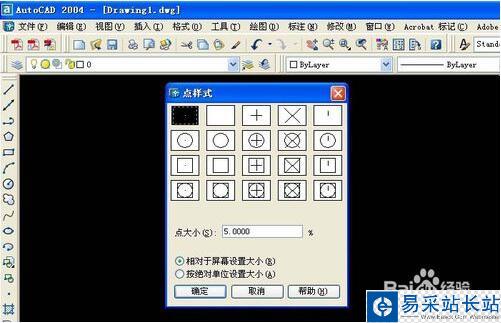

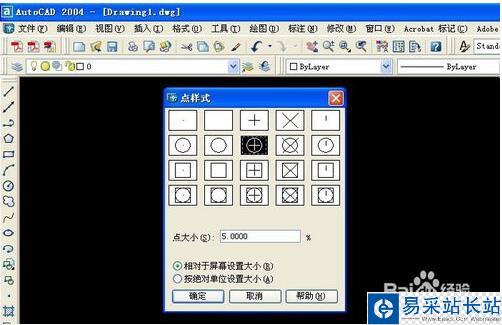

打开CAD软件，鼠标左键单击【格式】菜单下【点样式】，这时弹出【点样式】窗口，可以在此选择自己喜欢的样式。

2.单点的绘制

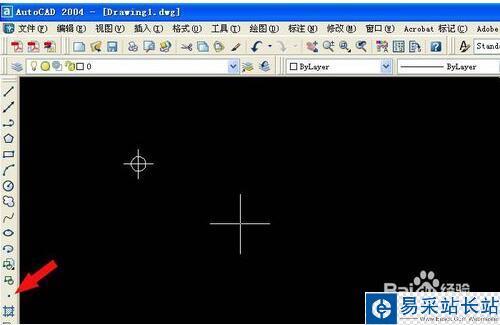

在【点样式】窗口上选择好一个点样式后，鼠标左键单击左边浮动工具栏上的点，然后左键在主窗口上单击一下，一个自己选择的点就出现了。

3.多点的绘制

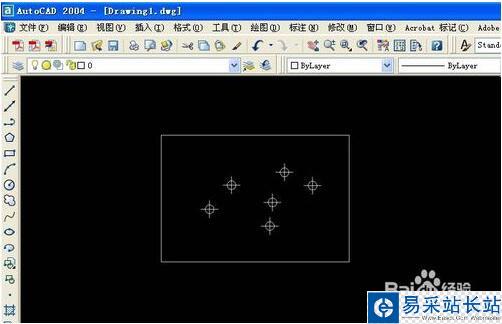

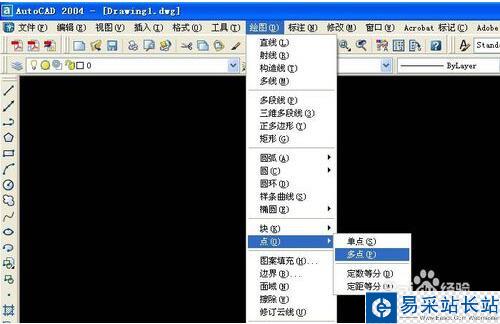

除了单点，还可以进行多点的绘制，如图所示，左键单击【绘图】菜单下的【点】下的【多点】，然后在主窗口，绘制个矩形，再里面打上多点，有点像开枪打靶的感觉了。

4.定数等分点的绘制

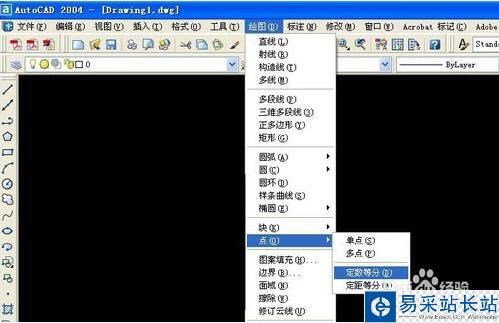

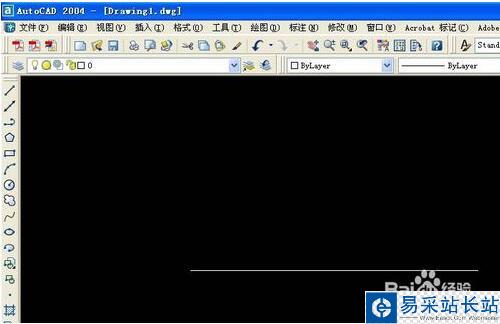

除了单点和多点，还有定数等分点的绘制，先在主窗口上绘制一根直线，然后单击【绘图】菜单下的【点】下的【定数等分】

5.定数等分点的数目设置

这时在命令行中会有提示，分几段等分，比如输入数字5，回车。在主窗口上就可以看到直线分成5段了。

6.定距等分点的绘制

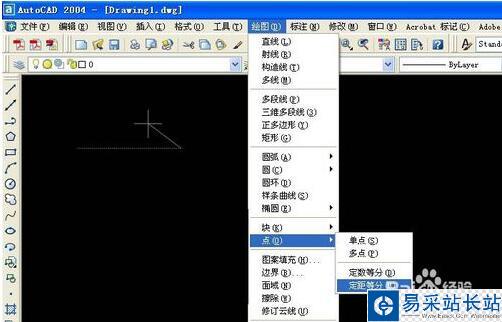

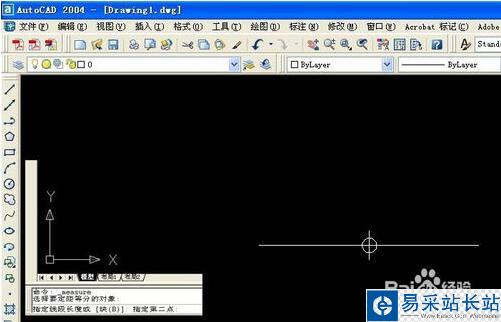

定距等分点顾名思义，是距离的等分。主窗口上绘制一根直线，单击【绘图】菜单下的【点】下的【定距等分】。在直线上选择点后，直线就被等分了。
