CATIA怎么使用实体混合绘制3d图纸?

在绘制3D图时候，用实体混合绘制3D图会方便的多。

软件名称：catia v5r20 破解安装版 v2013.04.25 32位软件大小：1.84GB更新时间：2016-06-27

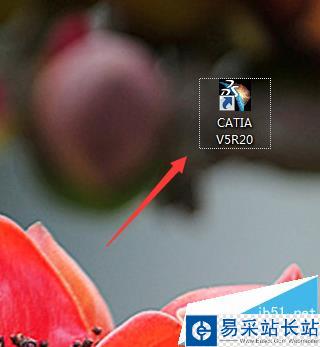

1、双击运行程序；

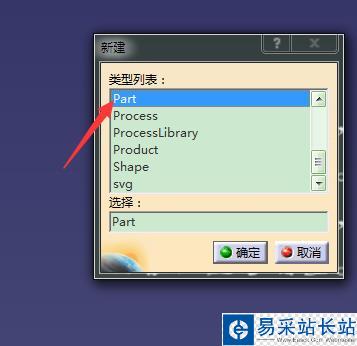

2、新建PART文件；

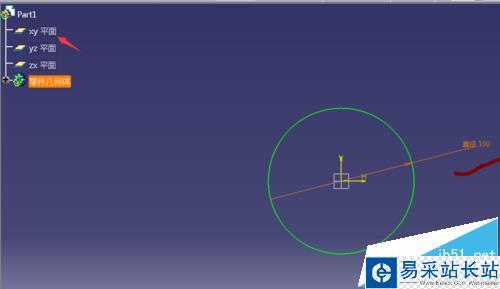

3、选择XY平面，进入草图绘制一个直径100的圆；

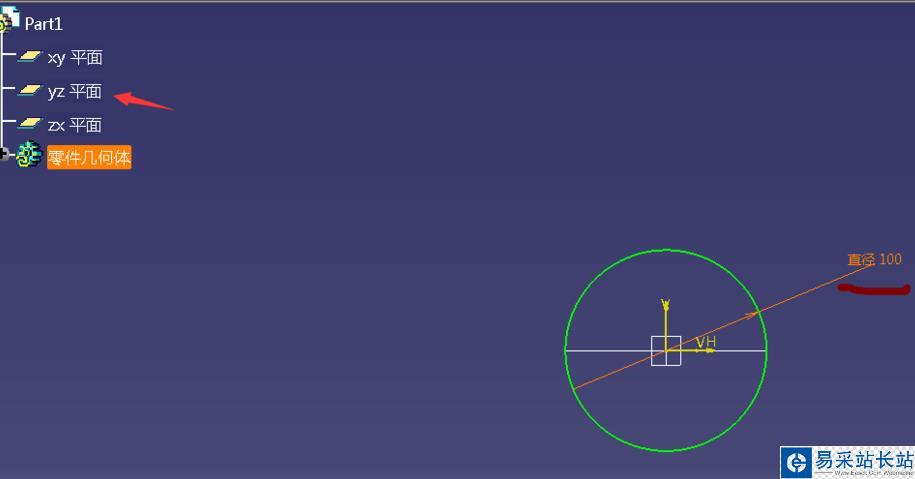

4、选择YZ平面，进入草图绘制一个直径100的圆；

5、退出草图，选择实体混合工具；

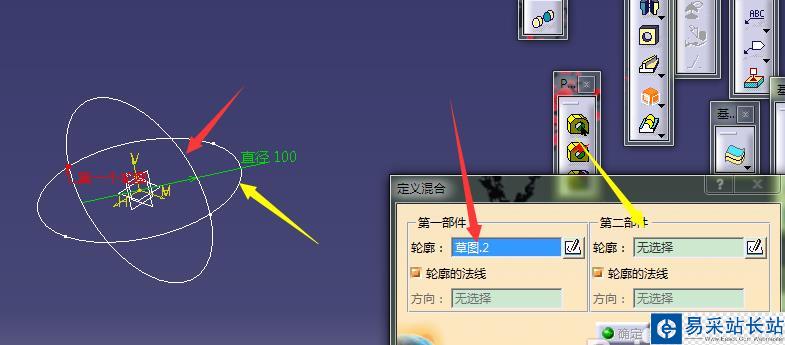

6、按照图中箭头处所示一次选择圆；

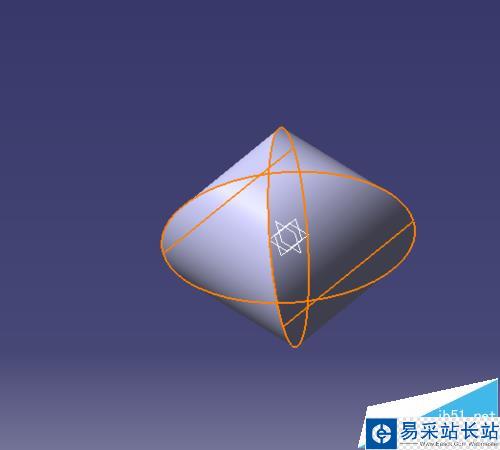

7、得到混合实体；

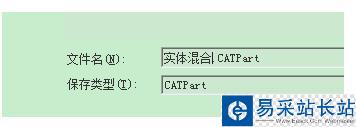

8、保存图纸，完成。

注意事项：

注意箭头处

注意选择轮廓的先后顺序
